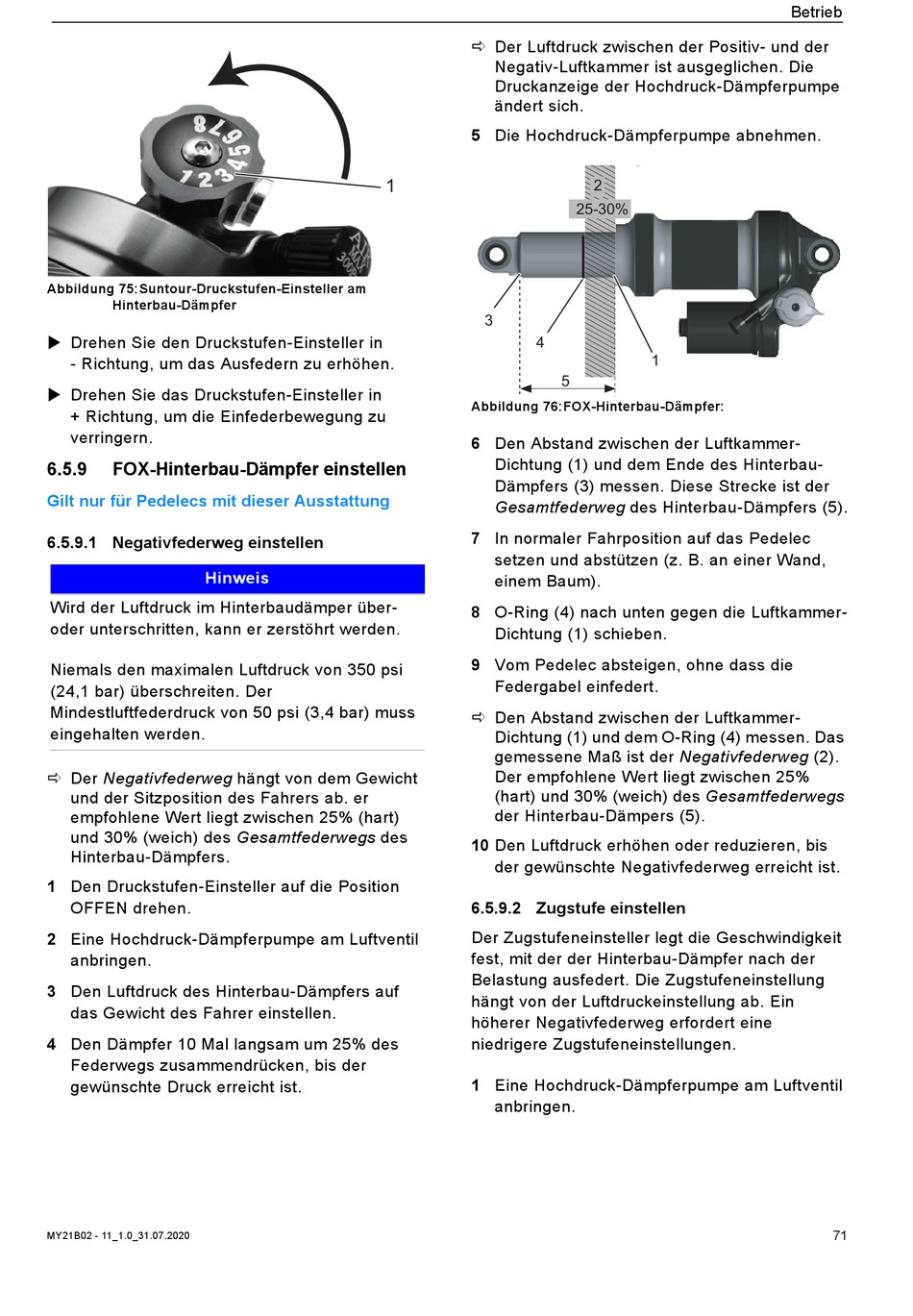

Abbildung 75:Suntour-Druckstufen-Einsteller am
Hinterbau-Dämpfer
Drehen Sie den Druckstufen-Einsteller in
- Richtung, um das Ausfedern zu erhöhen.
Drehen Sie das Druckstufen-Einsteller in
+ Richtung, um die Einfederbewegung zu
verringern.
6.5.9
FOX-Hinterbau-Dämpfer einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
6.5.9.1 Negativfederweg einstellen
Hinweis
Wird der Luftdruck im Hinterbaudämper über-
oder unterschritten, kann er zerstöhrt werden.
Niemals den maximalen Luftdruck von 350 psi
(24,1 bar) überschreiten. Der
Mindestluftfederdruck von 50 psi (3,4 bar) muss
eingehalten werden.
Der Negativfederweg hängt von dem Gewicht
und der Sitzposition des Fahrers ab. er
empfohlene Wert liegt zwischen 25% (hart)
und 30% (weich) des Gesamtfederwegs des
Hinterbau-Dämpfers.
1 Den Druckstufen-Einsteller auf die Position
OFFEN drehen.
2 Eine Hochdruck-Dämpferpumpe am Luftventil
anbringen.
3 Den Luftdruck des Hinterbau-Dämpfers auf
das Gewicht des Fahrer einstellen.
4 Den Dämpfer 10 Mal langsam um 25% des
Federwegs zusammendrücken, bis der
gewünschte Druck erreicht ist.
MY21B02 - 11_1.0_31.07.2020
Der Luftdruck zwischen der Positiv- und der
Negativ-Luftkammer ist ausgeglichen. Die
Druckanzeige der Hochdruck-Dämpferpumpe
ändert sich.
5 Die Hochdruck-Dämpferpumpe abnehmen.
1
3
4
Abbildung 76:FOX-Hinterbau-Dämpfer:
6 Den Abstand zwischen der Luftkammer-
Dichtung (1) und dem Ende des Hinterbau-
Dämpfers (3) messen. Diese Strecke ist der
Gesamtfederweg des Hinterbau-Dämpfers (5).
7 In normaler Fahrposition auf das Pedelec
setzen und abstützen (z. B. an einer Wand,
einem Baum).
8 O-Ring (4) nach unten gegen die Luftkammer-
Dichtung (1) schieben.
9 Vom Pedelec absteigen, ohne dass die
Federgabel einfedert.
Den Abstand zwischen der Luftkammer-
Dichtung (1) und dem O-Ring (4) messen. Das
gemessene Maß ist der Negativfederweg (2).
Der empfohlene Wert liegt zwischen 25%
(hart) und 30% (weich) des Gesamtfederwegs
der Hinterbau-Dämpers (5).
10 Den Luftdruck erhöhen oder reduzieren, bis
der gewünschte Negativfederweg erreicht ist.
6.5.9.2 Zugstufe einstellen
Der Zugstufeneinsteller legt die Geschwindigkeit
fest, mit der der Hinterbau-Dämpfer nach der
Belastung ausfedert. Die Zugstufeneinstellung
hängt von der Luftdruckeinstellung ab. Ein
höherer Negativfederweg erfordert eine
niedrigere Zugstufeneinstellungen.
1 Eine Hochdruck-Dämpferpumpe am Luftventil
anbringen.
2
25-30%
1
5
Betrieb
71
