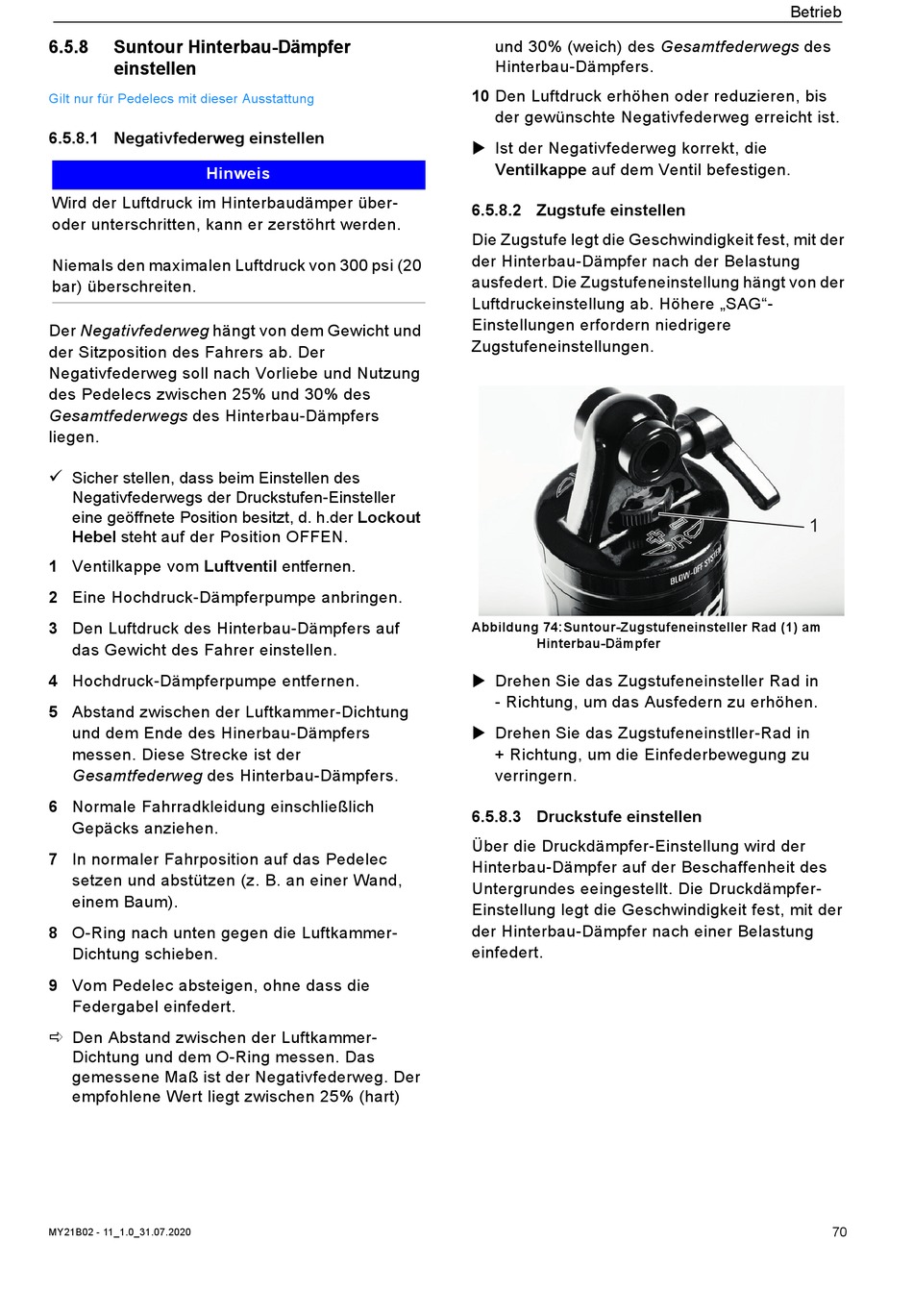

6.5.8
Suntour Hinterbau-Dämpfer
einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
6.5.8.1 Negativfederweg einstellen
Hinweis
Wird der Luftdruck im Hinterbaudämper über-
oder unterschritten, kann er zerstöhrt werden.
Niemals den maximalen Luftdruck von 300 psi (20
bar) überschreiten.
Der Negativfederweg hängt von dem Gewicht und
der Sitzposition des Fahrers ab. Der
Negativfederweg soll nach Vorliebe und Nutzung
des Pedelecs zwischen 25% und 30% des
Gesamtfederwegs des Hinterbau-Dämpfers
liegen.
Sicher stellen, dass beim Einstellen des
Negativfederwegs der Druckstufen-Einsteller
eine geöffnete Position besitzt, d. h.der Lockout
Hebel steht auf der Position OFFEN.
1 Ventilkappe vom Luftventil entfernen.
2 Eine Hochdruck-Dämpferpumpe anbringen.
3 Den Luftdruck des Hinterbau-Dämpfers auf
das Gewicht des Fahrer einstellen.
4 Hochdruck-Dämpferpumpe entfernen.
5 Abstand zwischen der Luftkammer-Dichtung
und dem Ende des Hinerbau-Dämpfers
messen. Diese Strecke ist der
Gesamtfederweg des Hinterbau-Dämpfers.
6 Normale Fahrradkleidung einschließlich
Gepäcks anziehen.
7 In normaler Fahrposition auf das Pedelec
setzen und abstützen (z. B. an einer Wand,
einem Baum).
8 O-Ring nach unten gegen die Luftkammer-
Dichtung schieben.
9 Vom Pedelec absteigen, ohne dass die
Federgabel einfedert.
Den Abstand zwischen der Luftkammer-
Dichtung und dem O-Ring messen. Das
gemessene Maß ist der Negativfederweg. Der
empfohlene Wert liegt zwischen 25% (hart)
MY21B02 - 11_1.0_31.07.2020
und 30% (weich) des Gesamtfederwegs des
Hinterbau-Dämpfers.
10 Den Luftdruck erhöhen oder reduzieren, bis
der gewünschte Negativfederweg erreicht ist.
Ist der Negativfederweg korrekt, die
Ventilkappe auf dem Ventil befestigen.
6.5.8.2 Zugstufe einstellen
Die Zugstufe legt die Geschwindigkeit fest, mit der
der Hinterbau-Dämpfer nach der Belastung
ausfedert. Die Zugstufeneinstellung hängt von der
Luftdruckeinstellung ab. Höhere „SAG"-
Einstellungen erfordern niedrigere
Zugstufeneinstellungen.
Abbildung 74:Suntour-Zugstufeneinsteller Rad (1) am
Hinterbau-Dämpfer
Drehen Sie das Zugstufeneinsteller Rad in
- Richtung, um das Ausfedern zu erhöhen.
Drehen Sie das Zugstufeneinstller-Rad in
+ Richtung, um die Einfederbewegung zu
verringern.
6.5.8.3 Druckstufe einstellen
Über die Druckdämpfer-Einstellung wird der
Hinterbau-Dämpfer auf der Beschaffenheit des
Untergrundes eeingestellt. Die Druckdämpfer-
Einstellung legt die Geschwindigkeit fest, mit der
der Hinterbau-Dämpfer nach einer Belastung
einfedert.
