EXICALL EN70 Bedienungsanleitung Seite 13

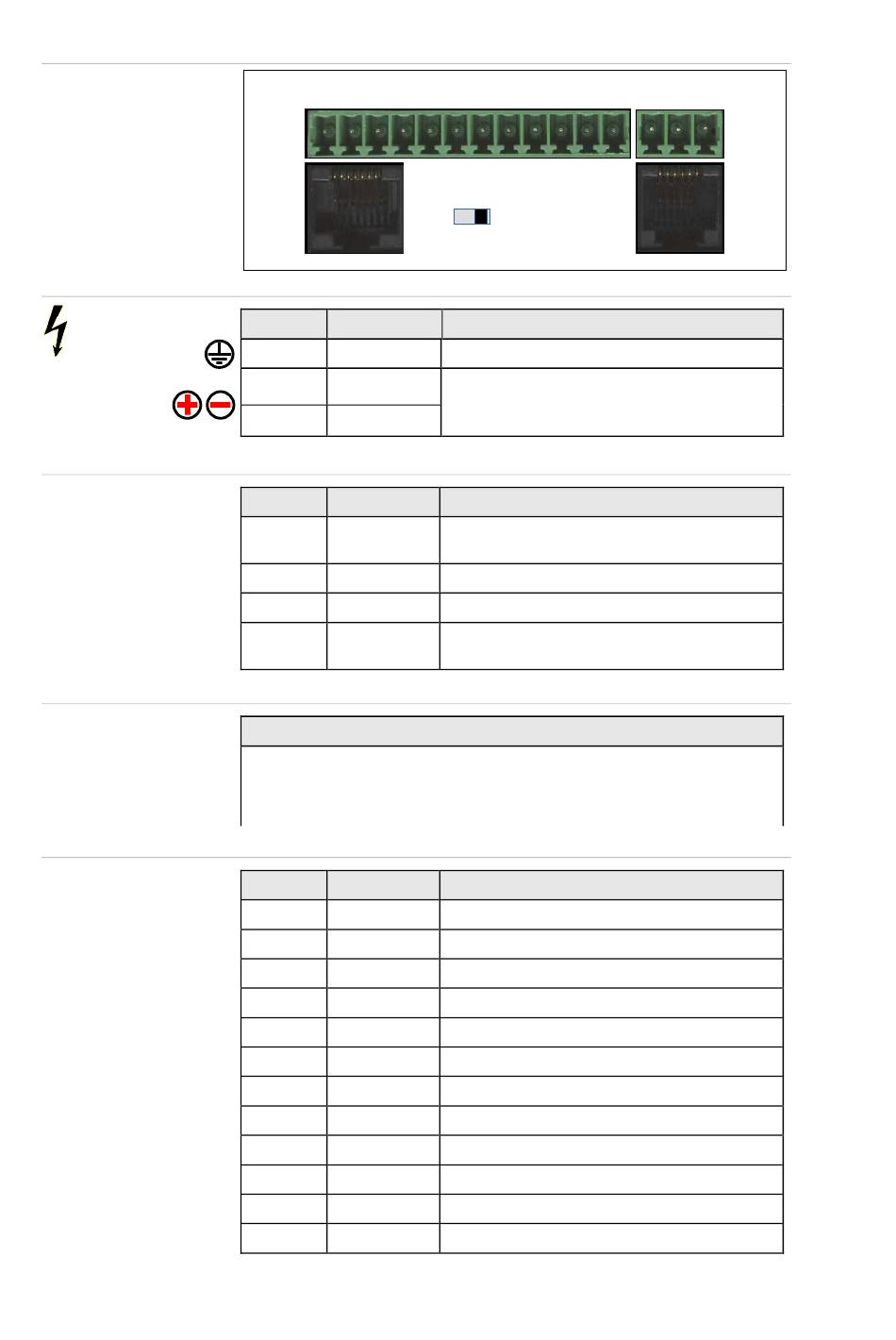

Elektrische Anschlüsse
Stromversorgung X12
Telefonanschl uss X1
Leitronic-Zubehör X2
Ein- Ausgänge X13
12 11 10 9
X13
X2
X12 Bez eichnung
PIN 1 GND
PIN 2 SP
PIN 3 SP
X1 Farbe
PIN 2 schwarz
PIN 3 rot
PIN 4 grün
PIN 5 gelb
X2
Für Leitronic Zubehör
z.B. externe potentialfreie Notruftaste über Anschlusskabel 118.0140
☞ NO/NC über Schiebeschalter auf der Front einstellbar
X13 Bez eichnung
PIN 1 BEL
PIN 2 BEL
PIN 3 K3
PIN 4 K3
PIN 5 KCOM
PIN 6 K1
PIN 7 K2
PIN 8 SCOM
PIN 9 S4
PIN 10 S3
PIN 11 S2
PIN 12 S1
Eingang (S1 - S4)
Schaltkontakt ( K1/K3) Schliesser
Schaltausgang ( K2) Öffner
8 7 6 5 4 3 2
NC NO
Funktion
Erde
Stromversorgung
10 - 35 V DC oder 8 - 25 V AC
max. 4 W, Polung beliebig
Funktion
zum Maschinenraumtel efon bzw. zur Fern-
Sprechstelle LMK72
vom Amt (Anschluss a)
vom Amt (Anschluss b)
zum Maschinenraumtel efon bzw. zur Fern-
Sprechstelle LMK72
Funktion
Weisse Tastenbel euchtung
Weisse Tastenbel euchtung
Rel ais-Kontakt ( Schliesser) z. B. Türöffner
Rel ais-Kontakt ( Schliesser) z. B. Türöffner
Gemeinsamer Kontakt K1 und K2
Taster-Kontakt (Schliesser)
Gefilterter Alarmkontakt (Öffner)
Gemeinsamer Pol der Ei ngänge S1-S4
Tag/Nachtumschaltung
Alarmei ngang
Alarmei ngang/externe Notruftaste
Missbrauchs-Ei ngang beim Aufzugsnotruf
akti v: 10 V - 40 V AC/ DC
max. 4 A/50 V AC/ DC
max. 100 mA/50 V AC/DC
1 3 2 1
X12
X1
13
