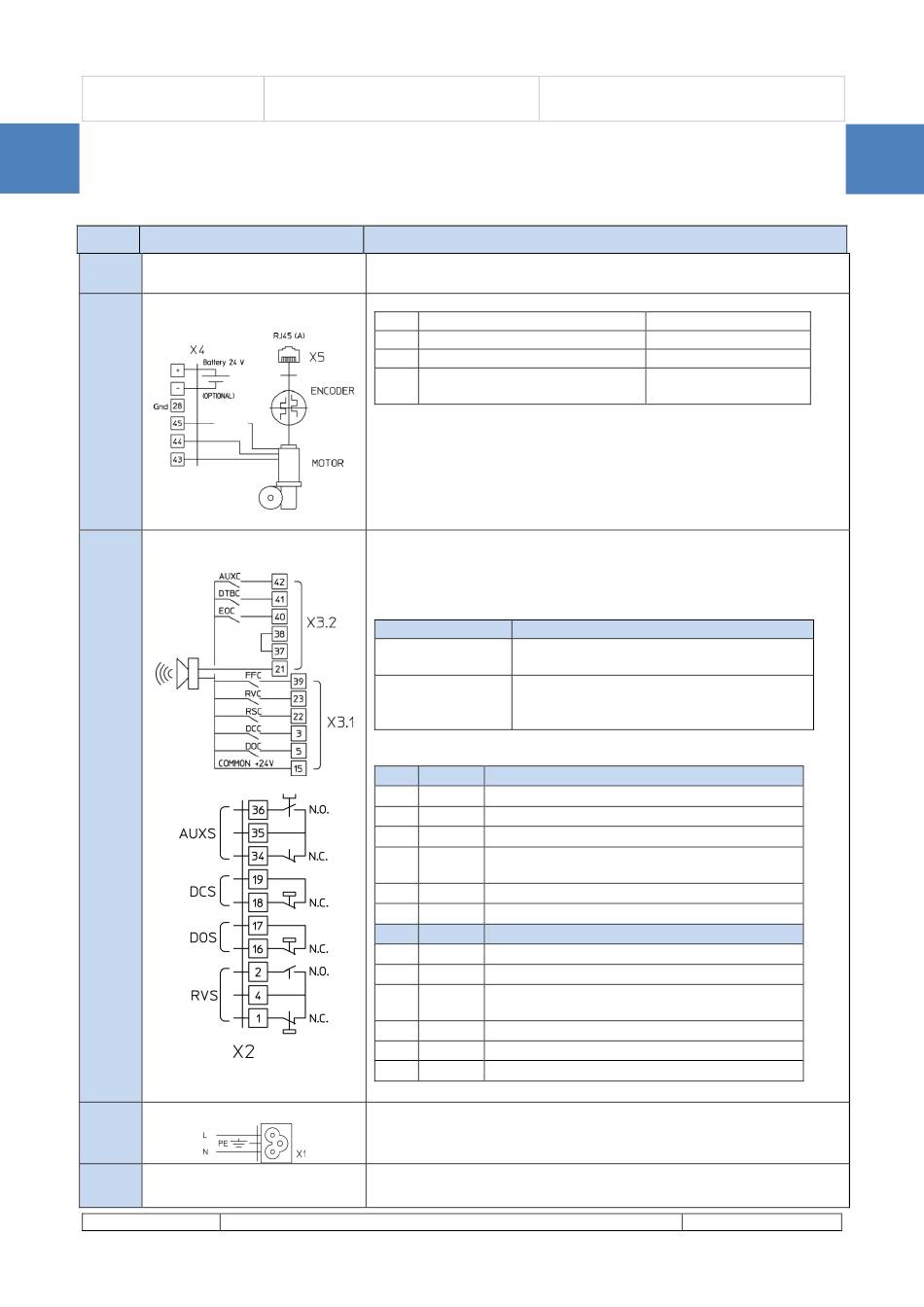

Überprüfung der elektrischen Bauteile
Prüfen Sie, ob die richtige Netzspannung gemäss den technischen Spezifikationen vorhanden ist.
Nach Abschluss der mechanischen Installation des CDD6-Antriebs wie nachfolgend beschrieben fortfahren.
Schritt
Arbeit
Vorabprüfungen
0
Anschluss des Motors
1
Anschluss der
Schnittstellen
2
Anschluss Stromspeisung
3
Abschliessende
4
Überprüfungen
DE
Beschreibung
Die Taste OFF auf der Schalttafel der Steuerung drücken.
Vorab sicherstellen, dass keine Netzspannung vorhanden ist.
1. Die Motorkabel an den Klemmen des Steckers X4 befestigen:
PIN
Beschreibung
43
Positiv (Phase A für bürstenlos)
44
Negativ (Phase B für bürstenlos)
45
(Phase C für bürstenlos)
Sollten keine Nummerierungsringe vorhanden sein, oder wenn die Farben
der Drähte nicht übereinstimmen, in jedem Fall die vorhergehende
Anschlussordnung beibehalten.
2. Wenn vorhanden, das Kabel des Encoders mit RJ45 an Stecker X5
anschliessen.
3. Wenn vorhanden, die externe Batterie am positiven (+) und negativen (-
) Pol der Klemmleiste X4 anschliessen.
Verfahren Sie gemäss der nachfolgenden Beschreibung, wenn ein System
mit verschiedenen Klemmen angeschlossen wird.
Die Anschlüsse des auszutauschenden Türmechanismus überprüfen und
anschliessen.
Überprüfung der Gleichspannung und der verwendeten Kontakte:
Spannung
Anschlüsse
24V Türantrieb
Das Vorhandensein der Überbrückung 37-38
überprüfen in Bezug auf GND
24V extern
Die Überbrückung 37-38 nur abnehmen,
(Steuerung)
wenn am Rand des Türmechanismus keine
Kontakte vorhanden sind
Für weitere Informationen siehe Betriebsanleitung
Anschluss der Steuerungsbefehle und der lokalen Befehle:
PIN
Name
X3.1 Beschreibung der einzelnen Klemmen
15
24V
Gleichspannung 24V für die Befehle vorhanden
5
DOC
Steuerbefehl Öffnen
3
DCC
Steuerbefehl Schliessen
22
RSC
Steuerbefehl erzwungenes, langsames
Schliessen
23
RVC
Umkehrsteuerbefehl von den Lichtschranken
39
FFC
Brandschutzbefehl
PIN
Name
X3.2 Beschreibung der einzelnen Klemmen
42
AUXC
Programmierbarer Hilfskontakt
41
DTBC
Zweiter Türblatt-Steuereingang
40
EOC
Kontakt für Evakuierungsbefehl in
Batteriebetrieb
38
0V_IN
GND Eingänge Lichtschranken
37
0V_DD
GND des verfügbaren Antriebs f. Eingänge
21
BUZS
Kontakt für akustisches Warnsignal
Für weitere Informationen siehe Betriebsanleitung
Nominalnetzspannung:
[100 – 240] V Wechselstrom [50-60]Hz, einphasig
Reichweite: [115-20%, 230+30%] V WS
Überprüfen dass alle Signale angeschlossen wurden, Abdeckung
schliessen. weitere Info: s. Betriebsanleitung
CDD6: Kurzanleitung– Rev.01
CDD6.0
Drahtfarbe
Braun
(1 bürstenlos)
Weiß
(2 bürstenlos)
(3
bürstenlos)
Seite 5/8
