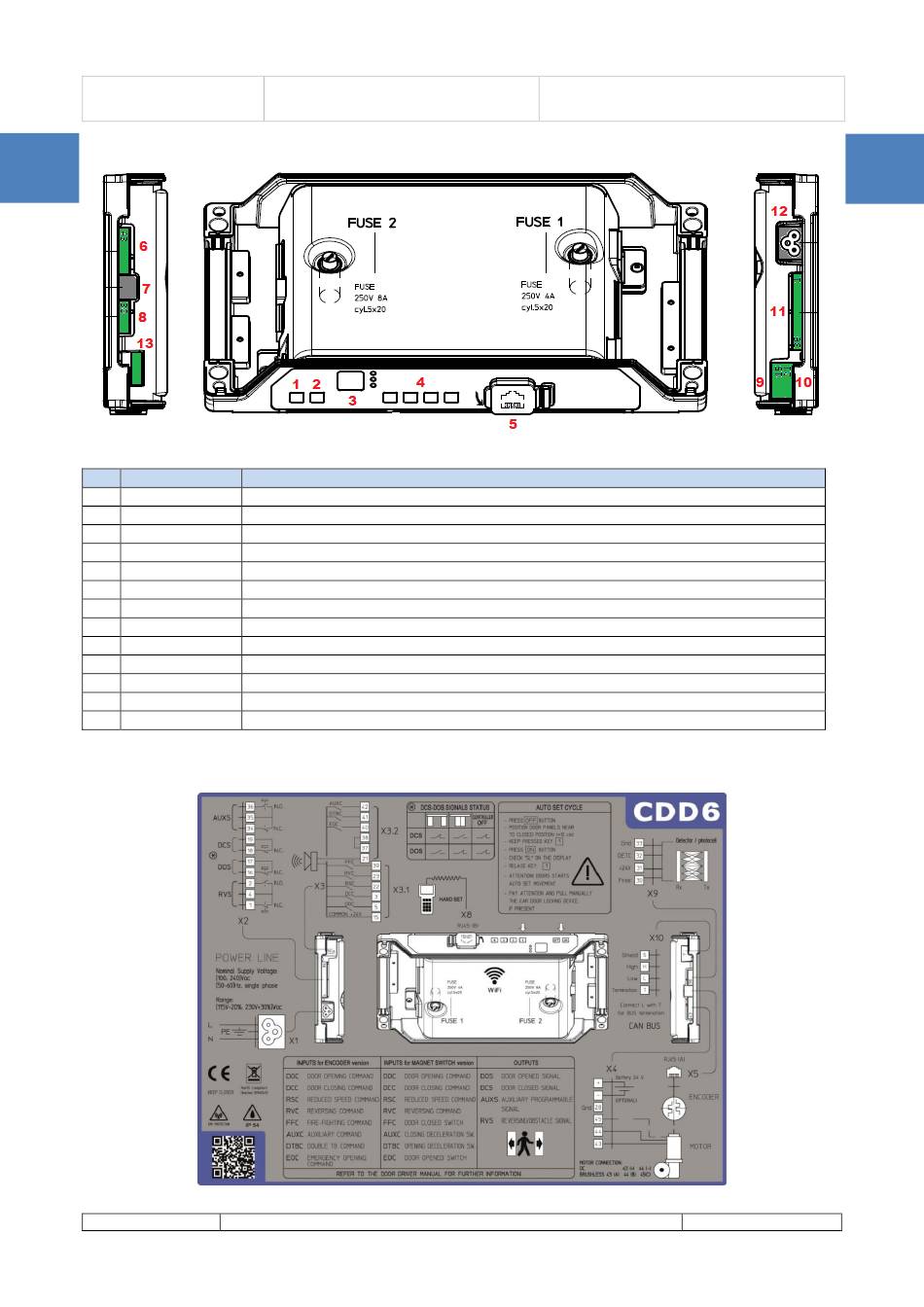

Nachstehend das Anschlussschema der Einheit:
DE
Die Türsteuerung enthält:
N°
ID
1
ON
2
OFF
3
Display
"1" "2" "3" "4"
4
5
X8
6
X4
7
X5
8
X9
9
X3.1
10
X3.2
11
X2
12
X1
13
X10
Achten Sie auf den selbsterklärenden Aufkleber (siehe folgende Abbildung) zu den Anschlussdetails.
DE
Einschaltknopf
Ausschaltknopf
Display 7-Segment (zweistellig) zur Anzeige der Betriebszustandes/Programmierung
Bedientasten zur Anzeige/Bewegungseingabe/Programmierung
Anschluss eines externen Aktualisierungs- oder Konfigurationsgerätes
Anschluss für Motor/Batterie
Anschluss RJ45 Encoder-Motor
Anschluss der Lichtgitter mit Stromspeisung
Anschluss der Befehle der Aufzugsteuerung
Anschluss Kontakteingänge auf dem Kabinendach
Anschluss Kontaktausgänge zur Aufzugsteuerung
Anschluss für Hauptstromversorgung
Anschluss CAN-Bus
CDD6: Kurzanleitung– Rev.01
Beschreibung
CDD6.0
DE
Seite 3/8
