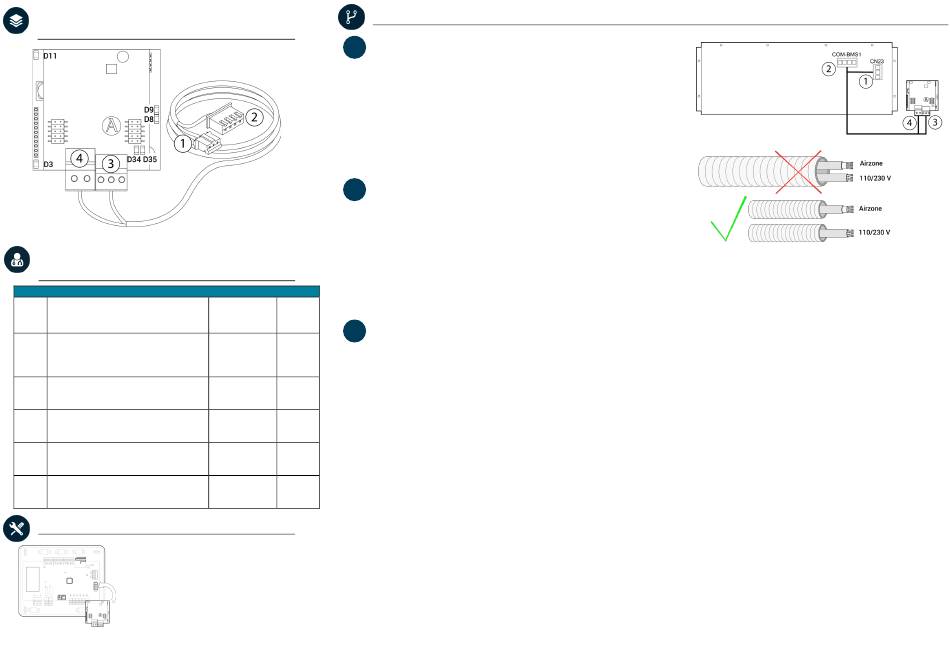

(FR) ELEMENTS DU DISPOSITIF / (IT) ELEMENTI DEL
DISPOSITIVO / (DE) GERÄTEBESTANDTEILE
(FR) AUTODIAGNOSTIC / (IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Signification / Significato / Bedeutung
Activité du microcontrôleur
D3
Attività del microprocessore
Funktion der Mikrosteuerung
Transmission des données au système
Airzone
D8
Trasmissione dei dati verso il sistema Airzone
Datenübermittlung zum Airzone-System
Réception des données du système Airzone
Ricezione dei dati dal sistema Airzone
D9
Datenempfang vom Airzone-System
Alimentation de la passerelle
D11
Alimentazione dell'interfaccia
Gateway-Stromversorgung
Transmission des données à l'unité intérieure
D34
Trasmissione dei dati verso l'unità interna
Datenübermittlung zum Innengerät
Réception des données de l'unité intérieure
D35
Ricezione dei dati dall'unità interna
Datenempfang vom Innengerät
(FR) MONTAGE / (IT) MONTAGGIO/ (DE) MONTAG
Note : il est possible que la passerelle soit déjà
branchée au dispositif Airzone.
Nota: adesso l'interfaccia può essere collegata al
dispositivo Airzone.
Hinweis: Das gelieferte Gateway kann bereits mit
dem Airzone-Gerät verbunden sein.
(FR) CONNEXION / (IT) COLLEGAMENTI / (DE) VERBINDUNG
1)
Accédez aux paramètres du thermostat Gree et réglez la valeur 01 de la
FR
fonction 10 (voir le manuel de maintenance des unités Gree).
2)
Accédez au menu de configuration d'adresses des unités du
thermostat Gree et réglez la valeur 01 (voir le manuel de maintenance
des unités Gree).
3)
Coupez l'alimentation de l'unité intérieure ainsi que celle du système
Airzone.
4)
Localisez le connecteur COM-BMS 1 (4 broches) et le connecteur CN23
(3 broches) sur l'unité intérieure Gree et connectez le câble fourni aux
connecteurs COM-BMS 1 et CN23 et vérifiez la connexion aux bornes de
la passerelle contrôleur.
5)
Rétablir l'alimentation de l'unité intérieure et du système Airzone.
Vérifiez l'état des LED de la passerelle (voir la section autodiagnostic).
1)
Entrare nell'interfaccia di impostazione dei parametri del termostato
IT
Gree e scegliere il valore 01 all'interno del parametro 10 (vedere il
manuale d'uso e installazione Gree).
2)
Entrare nel menu di impostazione dell'indirizzo delle unità Gree e
scegliere il valore 01 (vedere il manuale d'uso e installazione Gree).
3)
Sospendere l'alimentazione dell'unità interna e quella del sistema
Airzone.
4)
Localizzare il connettore COM-BMS 1 (4 pin) e il connettore CN23 (3 pin)
nell'unità interna Gree e collegare ai connettori COM-BMS 1 e CN23 il
cavo fornito, e verificare la connessione con i terminali dell'interfaccia di
controllo.
5)
Alimentare l'unità interna e il sistema Airzone. Verificare i LED
Clignotement
Vert
dell'interfaccia (vedi sezione Autodiagnos).
Lampeggia
Verde
1)
Rufen Sie den Einstellungsmodus des Thermostates Gree auf und
Blinken
Grün
DE
stellen Sie bei der Funktion 10 den Wert 01 (siehe das
Clignotement
Rouge
Wartungshandbuch von den Gree Geräten).
Lampeggia
Rosso
2)
Rufen Sie den Einstellungsmodus des Thermostates Gree auf und
stellen Sie bei der Funktion 10 den Wert 01 und rufen Sie das
Blinken
Rot
Konfigurationsmenü "Geräteadresse" des Thermostats auf und stellen
Clignotement
Vert
Sie den Wert auf 01 ein. (siehe das Wartungshandbuch von den Gree
Lampeggia
Verde
Geräten).
Blinken
Grün
3)
Trennen Sie die Stromversorgung des Innengeräts sowie des
Fixe
Rouge
AirzoneSystems.
Fisso
Rosso
4)
Suchen Sie den Kontakt COM-BMS 1 (4 Pins) und den Kontakt CN23
(3 Pins) im Innengerät Gree und verbinden Sie mittels des gelieferten
Fest
Rot
Kabels die Kontakte COM-BMS 1 und CN23, überprüfen Sie die
Rouge
Clignotement
Verbindung mit den Einrichtungen des Steuer-Gateways.
Lampeggia
Rosso
5)
Schließen Sie die Stromversorgung des Innengeräts sowie des Airzone-
Blinken
Rot
Systems an. Überprüfen Sie die LEDs des Gateways (Siehe abschnitt
Clignotement
Vert
Selbstdiagnose).
Lampeggia
Verde
Blinken
Grün
4)
