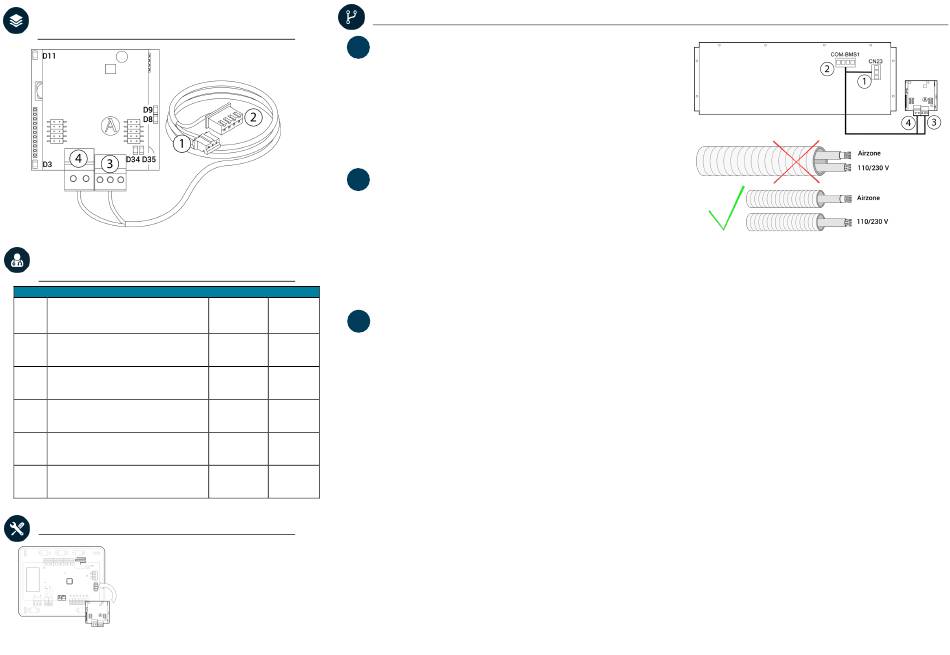

(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
(ES) AUTODIAGNÓSTICO / (EN) SELF- DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Significado / Meaning / Significado
Actividad del micro controlador
D3
Micro controller activity
Atividade do microcontrolador
Transmisión de datos hacia el sistema Airzone
D8
Data transmission to the Airzone system
Transmissão de dados até o sistema Airzone
Recepción de datos desde el sistema Airzone
D9
Data reception from the Airzone system
Receção de dados do sistema Airzone
Alimentación de la pasarela
D11
Gateway power supply
Alimentação do gateway
Transmisión de datos hacia la unidad interior
D34
Data transmission to the indoor unit
Transmissão de dados até a unidade interior
Recepción de datos desde la unidad interior
D35
Data reception from the indoor unit
Receção de dados da unidade interior
(ES) MONTAJE / (EN) ASSEMBLY / (PT) MONTAGEM
Nota: la pasarela ya puede venir conectada en el
dispositivo Airzone.
Note: the gateway may be already connected to
the Airzone device.
Nota: o gateway já pode vir conectado no
dispositivo Airzone.
(ES) CONEXIÓN / (EN) CONNECTION / (PT) CONEXÃO
1)
Acceda al menú de configuración de instalador del termostato Gree
ES
y establezca el valor 01 en la función 10 (ver manual de servicio de las
unidades Gree).
2)
Acceda el menú de configuración de dirección de unidades del
termostato Gree y establezca el valor 01 (ver manual de servicio de las
unidades Gree).
3)
Retire la alimentación de la unidad interior y del sistema Airzone.
4)
Localice el conector COM-BMS 1 (4 pines) y el conector CN23 (3
pines) en la unidad interior Gree y conecte el cable suministrado a los
conectores COM-BMS 1 y CN23.
5)
Alimente la unidad interior y el sistema Airzone. Compruebe los LEDs
de la pasarela (ver apartado autodiagnóstico).
1)
Access to the setting interface of the Gree thermostat and set the
EN
value 01 in the function 10 (refer to the service manual of the Gree
units).
2)
Access the unit address settings menu of the Gree thermostat and
set the value 01 (refer to the service manual of the Gree units).
3)
Disconnect the power supply of the indoor unit and the Airzone
system.
4)
Find the COM-BMS 1 (4 pin) and CN23 (3 pin) connectors of the
Gree indoor unit and connect the supplied cable to the COM-BMS 1
and CN23 connectors, verify the connection with the terminals of
the Gateway-controller.
5)
Power the indoor unit and the Airzone system. Check the gateway
LEDs (see self-diagnosis section).
Parpadeo
Verde
Blinking
Green
1)
Aceda ao ecrã de ajuste de parâmetros do termostato Gree e defina
PT
Pisca
Verde
o valor 01 para a função 10 (consulte o manual de serviço das
unidades Gree).
Parpadeo
Rojo
2)
Aceda ao menu de configuração de endereço das unidades do
Blinking
Red
termostato Gree e defina o valor 01 (consulte o manual de serviço
Pisca
Vermelho
das unidades Gree).
Parpadeo
Verde
3)
Retire a alimentação da unidade interior e do sistema Airzone.
Blinking
Green
4)
Localize o conector COM-BMS 1 (4 pinos) e o conector CN23 (3
Pisca
Verde
pinos) na unidade interior Gree e Ligue o cabo fornecido aos
Fijo
Rojo
conectores COM-BMS 1 e CN23, verifique a ligação com os
Solid
Red
terminais do gateway controlador.
Fixo
Vermelho
5)
Alimente a unidade interior e o sistema Airzone. Verifique os LEDs
do gateway (consulte o secção de Autodiagnóstico).
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
4)
