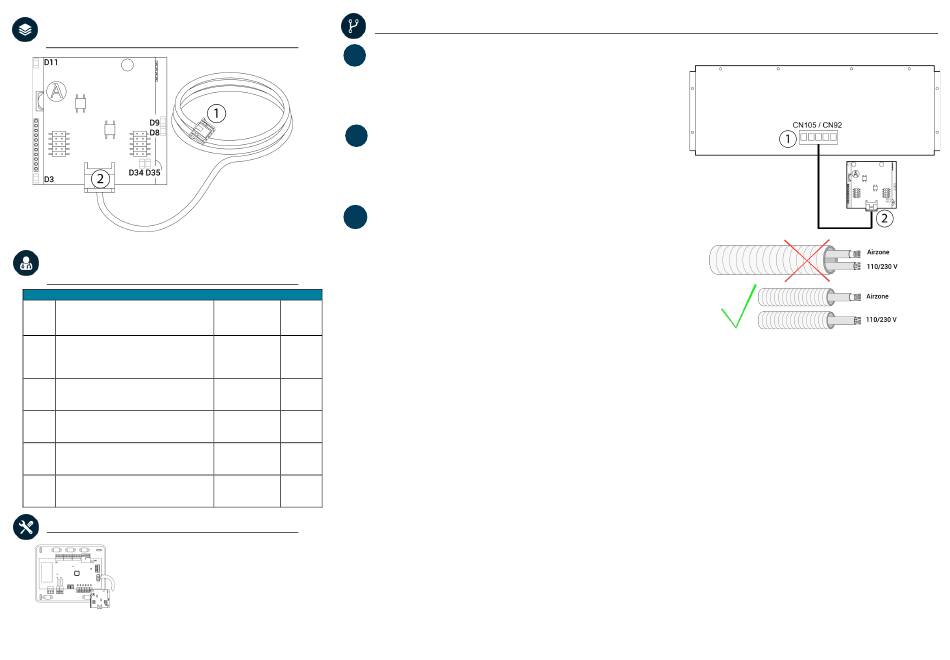

(FR) ELEMENTS DU DISPOSITIF / (IT) ELEMENTI DEL
DISPOSITIVO / (DE) GERÄTEBESTANDTEILE
(FR) AUTODIAGNOSTIC / (IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Signification / Significato / Bedeutung
Activité du microcontrôleur
D3
Attività del microprocessore
Funktion der Mikrosteuerung
Transmission des données au système
Airzone
D8
Trasmissione dei dati verso il sistema Airzone
Datenübermittlung zum Airzone-System
Réception des données du système Airzone
D9
Ricezione dei dati dal sistema Airzone
Datenempfang vom Airzone-System
Alimentation de la passerelle
D11
Alimentazione dell'interfaccia
Gateway-Stromversorgung
Transmission des données à l'unité intérieure
D34
Trasmissione dei dati verso l'unità interna
Datenübermittlung zum Innengerät
Réception des données de l'unité intérieure
Ricezione dei dati dall'unità interna
D35
Datenempfang vom Innengerät
(FR) MONTAGE / (IT) MONTAGGIO/ (DE) MONTAG
Note : il est possible que la passerelle soit déjà
branchée au dispositif Airzone.
Nota: adesso l'interfaccia può essere collegata al
dispositivo Airzone.
Hinweis: Das gelieferte Gateway kann bereits mit
dem Airzone-Gerät verbunden sein.
(FR) CONNEXION / (IT) COLLEGAMENTI / (DE) VERBINDUNG
1)
Coupez l'alimentation de l'unité intérieure ainsi que celle du système
FR
Airzone.
Localisez le connecteur CN105 / CN92 dans le système électronique de
2)
l'unité intérieure Mitsubishi-Electric et connectez la passerelle Airzone
à ce port au moyen du câble fourni.
3)
Rétablir l'alimentation de l'unité intérieure et du système Airzone.
Vérifiez l'état des LED de la passerelle (voir la section autodiagnostic).
1)
Sospendere l'alimentazione dell'unità interna e quella del sistema
IT
Airzone.
2)
Localizzare il connettore CN105 / CN92 nella parte elettronica dell'unità
interna Mitsubishi-Electric e connettere a questa porta l'interfaccia
Airzone con il cavo fornito.
3)
Alimentare l'unità interna e il sistema Airzone. Verificare i LED
dell'interfaccia (vedi sezione Autodiagnos).
1)
Trennen Sie die Stromversorgung des Innengeräts sowie des Airzone-
DE
Systems ab.
2)
Suchen Sie den Kontakt CN105 / CN92 in der Elektronik des Mitsubishi-
Electric-Innengeräts und schließen Sie an diesem Port das Airzone-
Gateway mithilfe des gelieferten Kabels an.
3)
Schließen Sie die Stromversorgung des Innengeräts sowie des Airzone-
Systems an. Überprüfen Sie die LEDs des Gateways (Siehe abschnitt
Selbstdiagnose).
Clignotement
Vert
Lampeggia
Verde
Blinken
Grün
Clignotement
Rouge
Lampeggia
Rosso
Blinken
Rot
Clignotement
Vert
Lampeggia
Verde
Blinken
Grün
Fixe
Rouge
Fisso
Rosso
Fest
Rot
Clignotement
Rouge
Lampeggia
Rosso
Blinken
Rot
Clignotement
Vert
Lampeggia
Verde
Blinken
Grün
2)
