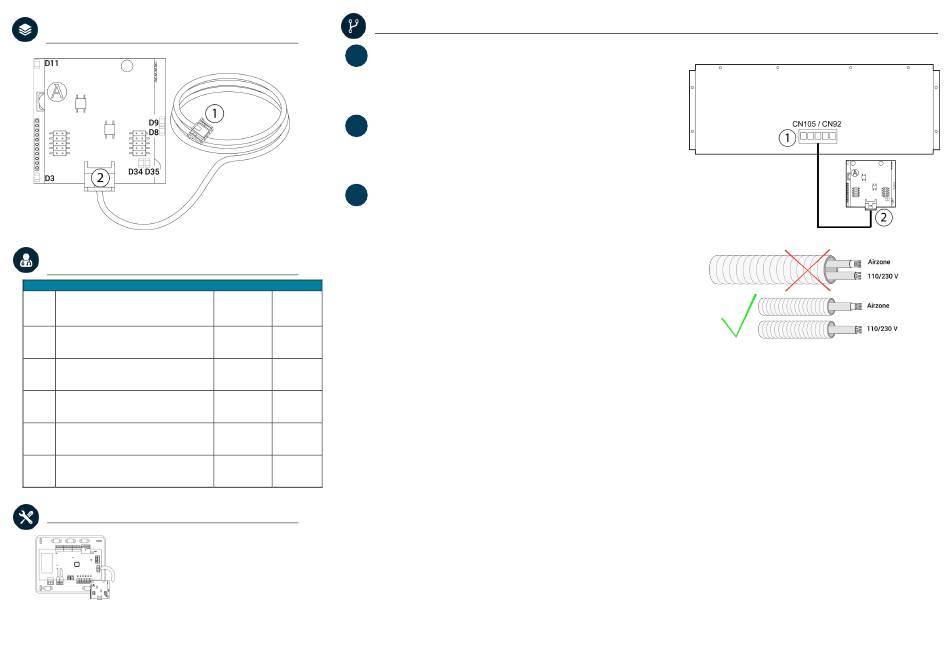

(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
(ES) AUTODIAGNÓSTICO / (EN) SELF- DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Significado / Meaning / Significado
Actividad del micro controlador
D3
Micro controller activity
Atividade do microcontrolador
Transmisión de datos hacia el sistema Airzone
D8
Data transmission to the Airzone system
Transmissão de dados até o sistema Airzone
Recepción de datos desde el sistema Airzone
D9
Data reception from the Airzone system
Receção de dados do sistema Airzone
Alimentación de la pasarela
D11
Gateway power supply
Alimentação do gateway
Transmisión de datos hacia la unidad interior
D34
Data transmission to the indoor unit
Transmissão de dados até a unidade interior
Recepción de datos desde la unidad interior
Data reception from the indoor unit
D35
Receção de dados da unidade interior
(ES) MONTAJE / (EN) ASSEMBLY / (PT) MONTAGEM
Nota: la pasarela ya puede venir conectada en el
dispositivo Airzone.
Note: the gateway may be already connected to
the Airzone device.
Nota: o gateway já pode vir conectado no
dispositivo Airzone.
(ES) CONEXIÓN / (EN) CONNECTION / (PT) CONEXÃO
1)
Retire la alimentación de la unidad interior y del sistema Airzone.
ES
Localice el conector CN105 / CN92 en la electrónica de la unidad
2)
interior Mitsubishi Electric y conecte a este puerto la pasarela Airzone
mediante el cable suministrado.
3)
Alimente la unidad interior y el sistema Airzone. Compruebe los LEDs
de la pasarela (ver apartado Autodiagnóstico)
1)
Disconnect the indoor unit and the Airzone system.
EN
Find the CN105 / CN92 connector among the electronic components
2)
of the Mitsubishi Electric indoor unit and connect the Airzone gateway
to this port using the cable supplied.
3)
Power the Mitsubishi Electric indoor unit and the Airzone system.
Check the gateway LEDs (see self-diagnosis section).
1)
Retire a alimentação da unidade interior e do sistema Airzone.
PT
2)
Localize o conector CN105 / CN92 na eletrónica da unidade interior
Mitsubishi Electric e conecte o gateway Airzone a esta porta com o
cabo fornecido.
3)
Alimente a unidade interior e o sistema Airzone. Verifique os LEDs do
gateway (consulte o secção de Autodiagnóstico).
Parpadeo
Verde
Blinking
Green
Pisca
Verde
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
Fijo
Rojo
Solid
Red
Fixo
Vermelho
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
2)
