5.1 Parameterkonfiguration der Kabinentürsteuerung
Dieser Abschnitt beschreibt alle Parameter, die zur Einstellung der Türsteuerung und zur Abstimmung der
Türsteuerung mit dem Türmechanismus benötigt werden.
Die Auto-Set-Funktion ermöglicht das automatische Erkennen und die automatische Konfiguration: Motor,
Drehrichtung, Typ Mitnehmerschwert und lernt auch den Wegbedarf der Tür. Diese Funktion ermöglicht
der Türsteuerung ein genaues Ausmessen des Weges für das Mitnehmerschwert, was grosse Vorteile
gegenüber der manuellen Einstellung hat. Wenn man den Standardlernvorgang der Tür vorzieht, müssen
vorher alle Türsteuerungsparameter eingestellt werden.

5.1.1 P-28: Typ des installierten Mitnehmerschwertes

Der Türmechanismus, auf den die Türsteuerung CDD6 montiert wird, kann verschiedene Typen von
Mitnehmerschwertern benutzen. Um ein ordnungsgemässes Funktionieren (Öffnungs- und Schliessprofile,
Etagenanfahrten, Umkehrbewegungen usw.) zu gewährleisten, muss für diesen Parameter der richtige
Wert eingesetzt werden.
Parameterwert
Mitnehmerschwert
S20
Mitnehmerschwert
S90
Mitnehmerschwert
S120
Man kann jeden Typ von Mitnehmerschwert durch Änderung der Parameter manuell einstellen, wenn
es sich um, von den obengenannten Typen, abweichende Modelle handelt. Alternativ wird empfohlen, die
Auto-Set-Funktion zu betätigen für das genaue Erlernen jener Werte, die von der Bewegung des
Mitnehmerschwertes auf dem Riemen beeinflusst werden.
DE
Automatische Einstellungen
Mitnehmerschwert aus
Aluminium
Weg des Mitnehmerschwertes =
20mm
Anfang Beschleunigung OP =
20mm
Ende Verzögerung CL = 25mm
Mitnehmerschwert aus Eisen
Weg des Mitnehmerschwertes =
90mm
Anfang Beschleunigung OP =
90mm
Ende Verzögerung CL = 100mm
Mitnehmerschwert aus Eisen
Weg des Mitnehmerschwertes =
120mm
Anfang Beschleunigung OP =
120mm
Ende Verzögerung CL = 125mm

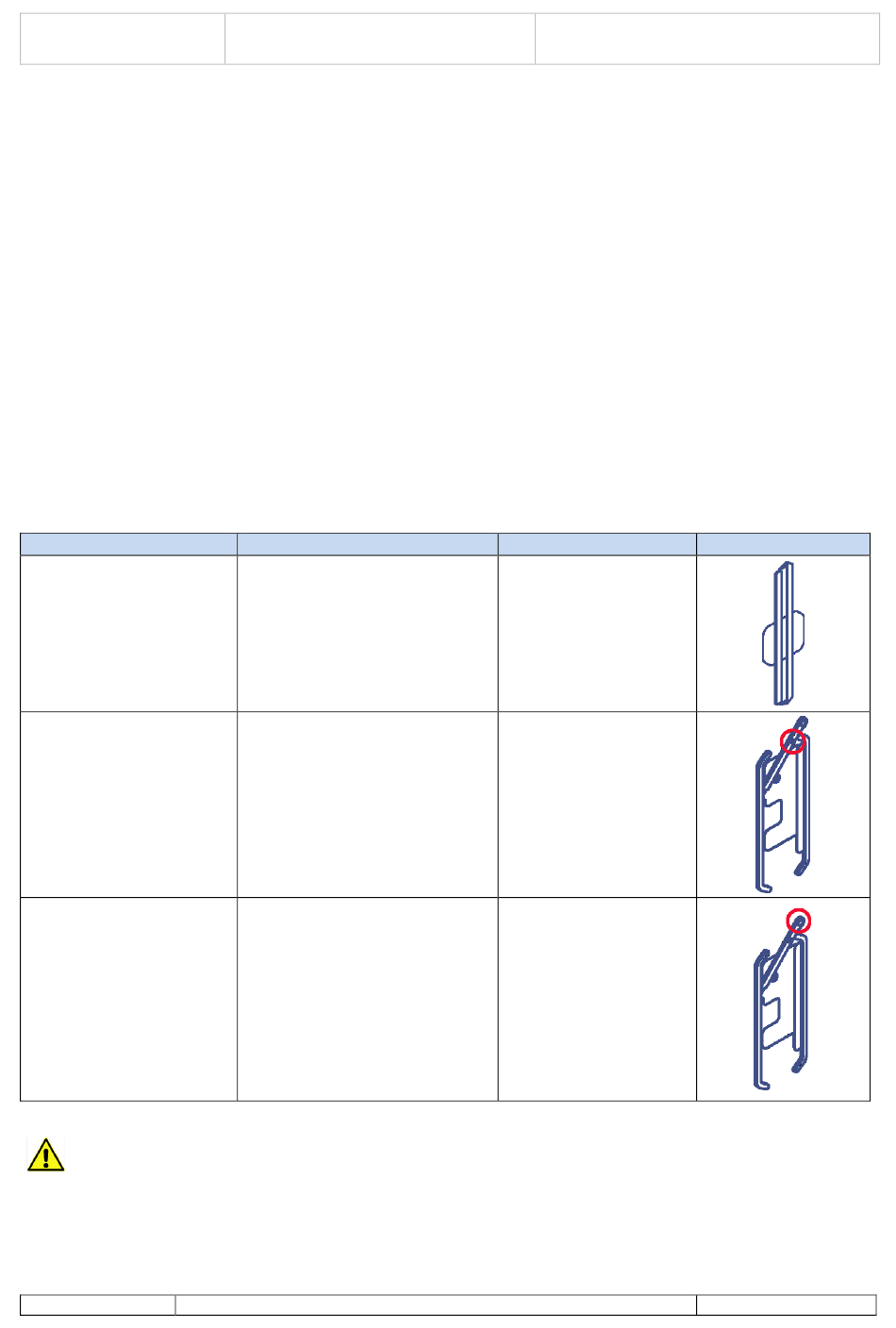

- Tabelle 23: Haupttypen von Mitnehmerschwertern -
CDD6: Benutzerhandbuch – Vers. 01
Bemerkungen
Der vom
Übertragungsriemen
zurückgelegte Weg, von
der Position
Mitnehmerschwert offen
bis geschlossen, beträgt
ungefähr 20mm
Der vom
Übertragungsriemen
zurückgelegte Weg, von
der Position
Mitnehmerschwert offen
bis geschlossen, beträgt
ungefähr 90mm
Der vom
Übertragungsriemen
zurückgelegte Weg, von
der Position
Mitnehmerschwert offen
bis geschlossen, beträgt
ungefähr 120mm
CDD6
Grundsatzschema
Seite 41/75
