Die Steuerung enthält:
N° ID
1 ON
2 OFF
3 Display
4 "1" "2" "3" "4"
5 X8
6 X4
7 X5
8 X9
9 X3.1
10 X3.2
11 X2
12 X1
13 X10
2.3 Anwendungs- und Motorenkompatibilität
Der CDD6 kann bei allen Türantrieben verwendet werden, die mit Motoren ausgestattet sind, welche in der
Tabelle der kompatiblen Motoren aufgelistet sind. Die Konfiguration der mechanischen Funktionen
(Mitnehmerschwert, Rollen, ...) wurde vorbereitend eingestellt.
Darüber hinaus ist es möglich, das Antriebssystem in andere Türsteuergeräte, welche dieselben Motoren
benutzen, einzubauen. Hierbei müssen die spezifischen Funktionsparameter manuell eingegeben werden.
Es wird empfohlen, in diesen Fällen direkt die Firma Computec zu kontaktieren, um Informationen über die
Kompatibilität und die Konfiguration einzuholen.
DE

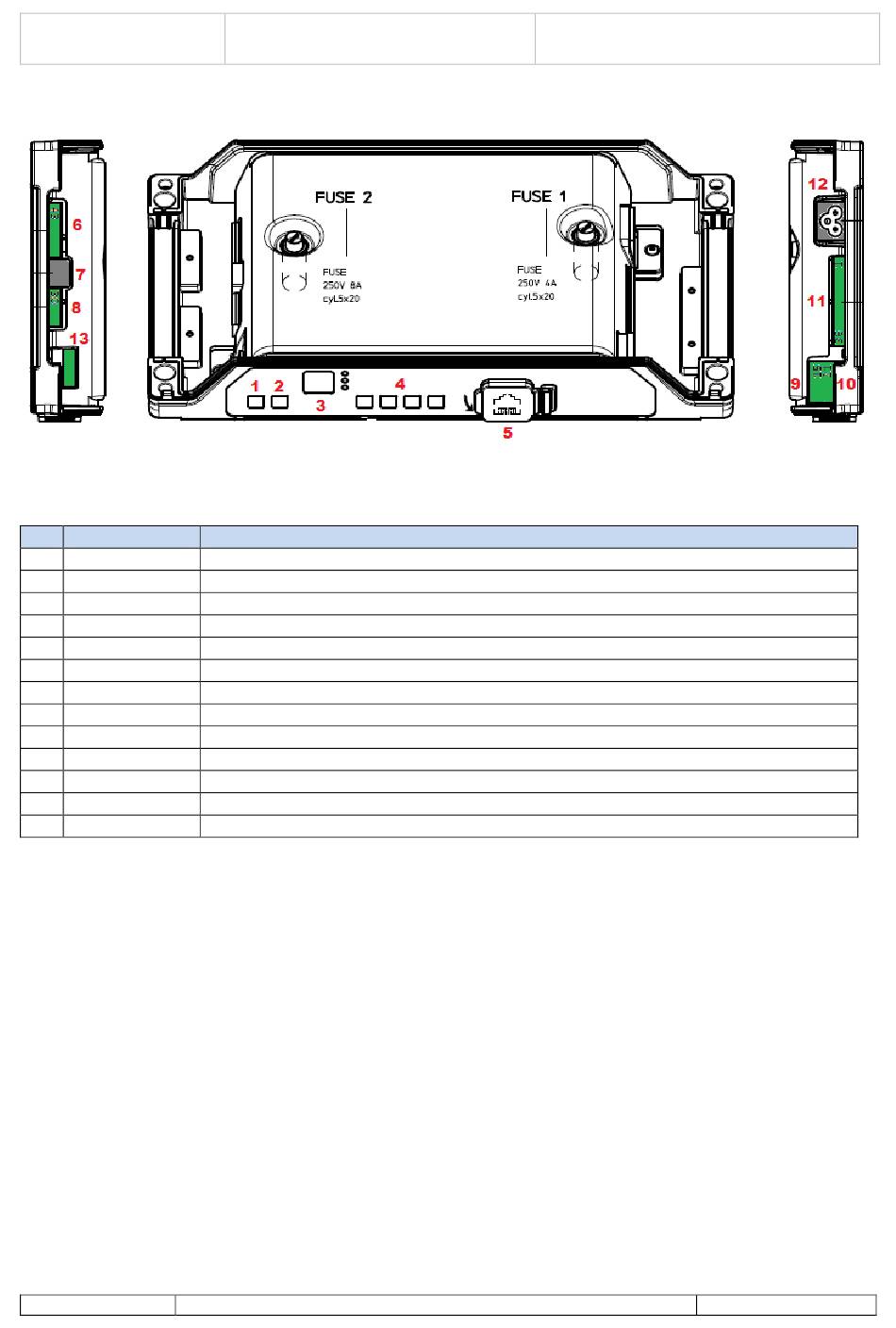

- Abbildung 2-2: Erklärung der Bedientasten und der Anschlüsse -
Einschaltknopf
Ausschaltknopf
Display 7-Segment (zweistellig) zur Anzeige der Betriebszustandes/Programmierung
Bedientasten zur Anzeige/Bewegungseingabe/Programmierung
Anschluss eines externen Aktualisierungs- oder Konfigurationsgerätes
Anschluss für Motor/Batterie
Anschluss RJ45 Encoder-Motor
Anschluss der Lichtgitter mit Stromspeisung
Anschluss der Befehle der Aufzugsteuerung
Anschluss Kontakteingänge auf dem Kabinendach
Anschluss Kontaktausgänge zur Aufzugsteuerung
Anschluss für Hauptstromversorgung
Anschluss CAN-Bus
