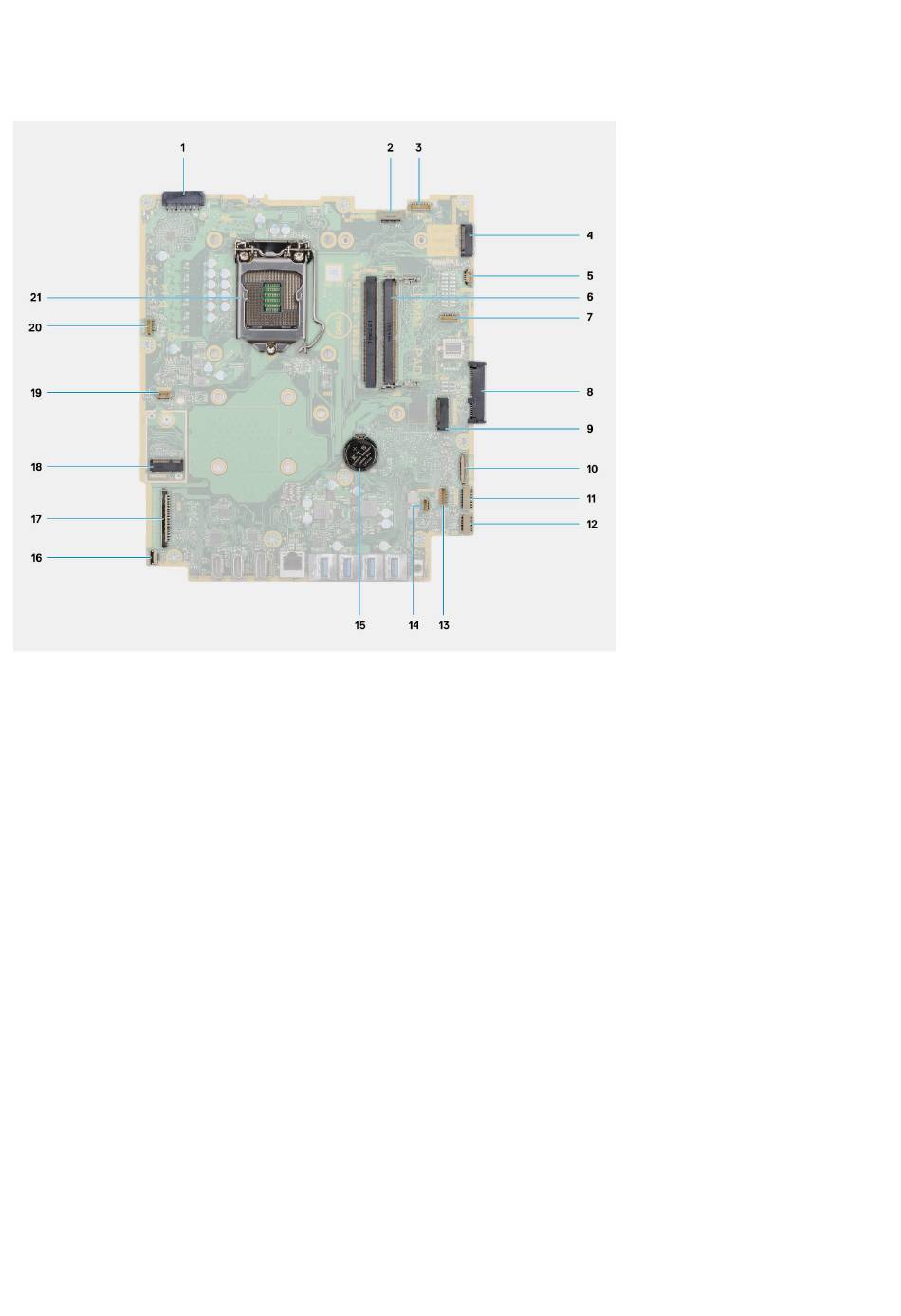

Layout der Systemplatine

1. Netzteilkabelanschluss
2. Kabelanschluss für Bildschirmhintergrundbeleuchtung
3. Anschluss des Kamerakabels
4. M.2-2230/2280-Solid-State-Laufwerk/Intel Optane-PCIe-Anschluss
5. Anschluss für Systemlüfter
6. Speichermodule
7. LPC-Debug-Kartenanschluss
8. Festplattenanschluss
9. M.2-2230/2280-Solid-State-Laufwerk-PCIe-Anschluss
10. Anschluss für SIO-Signalkabel
11. Anschluss für SIO-Stromkabel
12. Anschluss des Audioplatinenkabels
13. Kabelanschluss des Mikrofonmoduls
14. Anschluss des Lautsprecherkabels
15. Knopfzellenbatterie
16. Anschluss des Netzschalterkabels
17. Bildschirmkabel-Anschluss
18. M.2-WLAN-Anschluss
19. Anschluss des Netzteillüfterkabels
20. Touchscreen-Kabelanschluss
21. Prozessor
