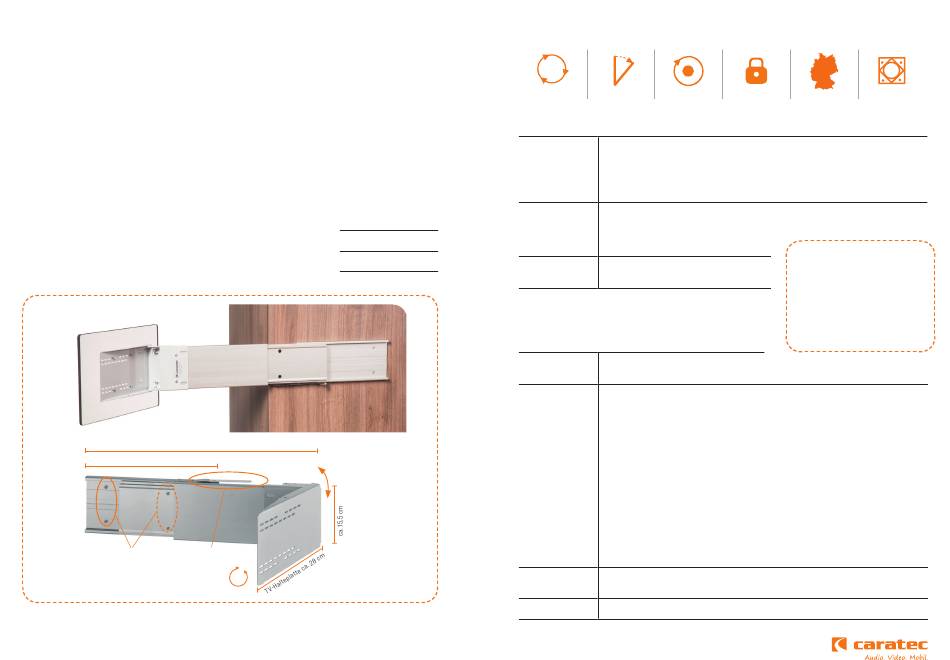

Caratec Flex CFA101L Bedienungs- Und Montageanleitung Seite 2

CaratecFlex
Caratec Flex CFA101L TV-Halter
seitlicher Auszug zur Montage in und an Schränken
Die Caratec Auszüge sind durch das Caratec-exklusive Aluprofil besonders stabil und trotzdem leicht.
Im Vergleich zu herkömmlichen Stahl-Auszügen lässt sich dadurch, bei gleichzeitig deutlich höherer
Stabilität, viel Gewicht sparen. Der Auszug CFA 101 L lässt sich seitlich in und an Schränken montieren
und sich mit einer Federstahl-Lasche leicht entriegeln. Der Auszug arretiert automatisch, wenn der
Auszug zusammengeschoben wird. Einmal ausgezogen lässt sich das TV-Gerät mit der Drehfunktion
(190° drehen +/-8° neigen) leicht in die gewünschte Position bringen.
Bei vielen Fahrzeugen so einsetzbar, dass das TV-Gerät von der Sitzgruppe und vom Bett aus betrachtet
werden kann.
• rechts und links montierbar
• Halteplatte dreh-/neigbar: 190°, +/-8°
• Schienenlänge ausgezogen: 835 mm
• Maße eingeklappt (B x H x T): ca. 410 x 155 x 42 mm
• Gewicht: 2,6 kg
• aus solidem Aluminiumprofil und Stahl, für TV-Geräte bis 6,5 kg
Artikelnummer: MC029091
Schienenlänge ausgezogen: ca. 83,5 cm
Schienenlänge geschlossen: ca. 41 cm
Lochabstand
waagerecht: 23 cm
senkrecht: 8,5 cm
Befestigung Verriegelungslasche
Bei Rückfragen stehen wir Ihnen gerne zur Verfügung. Ihre Caratec Service-Abteilung.
Caratec Service Telefon: +49 6341 38095-77
2/3
Lieferumfang
1x Montageanleitung
1x CFA101L TV-Halter
Neigung +/- 8°
190°
// E-Mail: service@caratec.de
Drehbar Neigbar Schwenkbar
Bedienung
Die Federstahl-Lasche befindet sich, je nach Monaterichtung an der oberen
oder unteren Kante des Halters. Zum Entriegeln die Lasche leicht anheben.
Entriegelung Nach Entriegelung kann das TV-Gerät auf die erforderliche Länge herausge-
zogen werden und bei Bedarf in die passende Blickposition (190° drehen, +/-8°
neigen) gebracht werden.
Vor dem Zusammenschieben darauf achten, dass der TV senkrecht steht, also
keine Neigung eingestellt ist. Der Auszug arretiert
Verriegelung
automatisch, wenn der Auszug zusammen-
geschoben wird.
Achtung Vor Fahrtantritt sicherstellen, dass der
Unfallgefahr Auszug verriegelt ist.
Montagehinweise
Erforderliche
Bohrmaschine, Schraubenzieher und Wasserwaage
Werkzeuge
Suchen Sie eine passende Stelle im Fahrzeug, an der der TV-Auszug quer zur
Fahrtrichtung montiert werden kann.
Prüfen Sie den Untergrund auf ausreichende Stabilität zur Montage des
Halters. Wählen Sie anschließend geeignete Senkkopfschrauben aus, sodass
der Halter stabil befestigt werden kann (Schrauben nicht im Lieferumfang
enthalten). Zeichnen Sie die vier Bohrlöcher für den Halter an (siehe Bild:
Befestigung). Bohren Sie nun die Löcher. Befestigen Sie den Halter (siehe Bild
Montage
Befestigung: dazu die Schienen entsprechend ausziehen, die Bohrungen der
mittleren Schiene müssen dafür über den Bohrungen der unteren Schiene
liegen). Nun können Sie den TV / Monitor an der Halteplatte (Schrauben nicht
im Lieferumfang enthalten) befestigen. Falls erforderlich, kann der Bildschirm-
winkel (+/- 8°) entsprechend eingestellt werden.
Durch die seitlichen Öffnungen an der TV-Halteplatte lassen sich die An-
schlussleitungen leicht mit Kabelbindern befestigen.
Der Halter ist nur für TV-Geräte bis zu 6,5 kg und VESA 75 oder 100 Befesti-
Gewicht
gung geeignet.
Arretierung Der Halter muss während der Fahrt verriegelt sein.
CaratecFlex
Verriegelbar Made in Germany Vesa 75/100-Norm
Tipp:
Sollte die Lasche durch
zu starkes Anheben nicht mehr
sicher verriegeln, kann sie durch
Herausdrehen der beiden Kreuz-
schlitz-Schrauben abgenommen
und in die ursprüngliche Position
zurückgebogen werden.
