Caratec FLEX CFA101L Montage- & Bedienungsanleitung

Tv-halter
Vorschau ausblenden Andere Handbücher für FLEX CFA101L:

Werbung

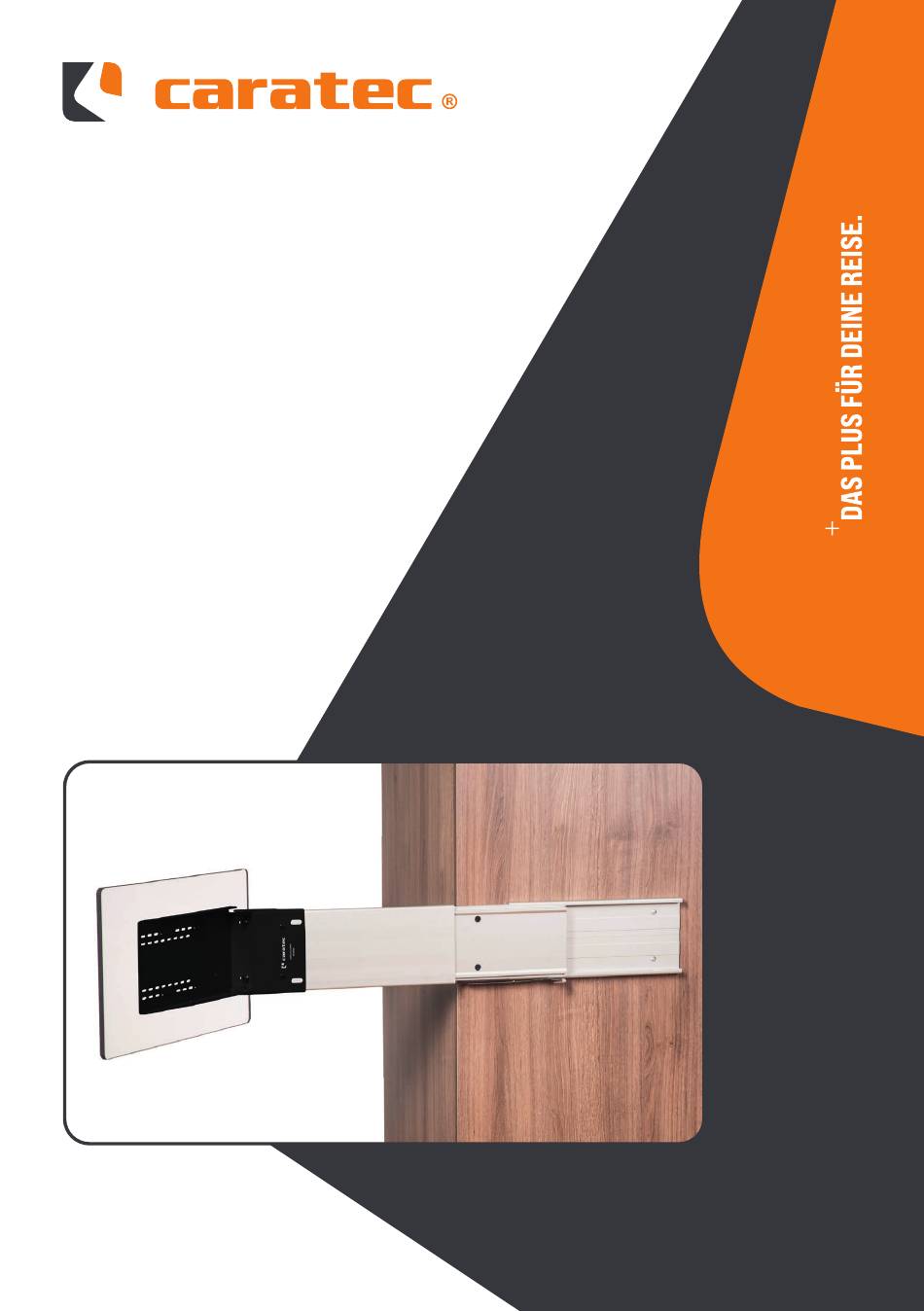

CARATEC FLEX
TV-HALTER
CFA101L
seitlicher Auszug zur Montage
in und an Schränken
Montage- &
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Caratec FLEX CFA101L

  • Seite 1 CARATEC FLEX TV-HALTER CFA101L seitlicher Auszug zur Montage in und an Schränken Montage- & Bedienungsanleitung...
  • Seite 3: Inhaltsverzeichnis

    CaratecFLEX Inhalt Allgemeine Hinweise Haftungsausschluss  ������������������������������������������������������������������������������������������������������������������������������ 4 In dieser Anleitung verwendete Standards  �������������������������������������������������������������������������������������� 5 Erläuterung der Sicherheitshinweise  ������������������������������������������������������������������������������������������������� 5 Aufbewahrungshinweise  ��������������������������������������������������������������������������������������������������������������������� 6 Produktbeschreibung Produktbeschreibung  ���������������������������������������������������������������������������������������������������������������������������� 6 Technische Daten Sicherheitshinweise Hinweise zur Montage Bestimmungsgemäße Verwendung  �������������������������������������������������������������������������������������������������� 8 Benötigtes Werkzeug  ���������������������������������������������������������������������������������������������������������������������������� 9 Überprüfung des Lieferumfangs  �������������������������������������������������������������������������������������������������������� 9 Installation des Produkts Bedienung Reperatur &...
  • Seite 4: Allgemeine Hinweise

    Die Caratec GmbH gewährt keine Zusicherungen oder Garantien hinsichtlich dieser Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere� Zudem behält sich die Caratec GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen�...
  • Seite 5: In Dieser Anleitung Verwendete Standards

    CaratecFLEX Allgemeine Hinweise In dieser Anleitung verwendete Standards Die folgenden Schriftstile werden in diesem Dokument verwendet: Fett • Namen von Produktelementen, Anweisungen, Optionen, Programmen, Prozessen, Diensten und Tools • Namen von Schnittstellenelementen (z� B� Windows, Dialogfelder, Schaltflächen, Felder und Menüs) •...
  • Seite 6: Aufbewahrungshinweise

    Der Hersteller haftet nicht für Sachschäden oder Verletzungen, die auf eine falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise zurückzuführen VORSICHT sind� In solchen Fällen erlischt die Gewährleistung� Eine aktuelle Version der Dokumentation steht auf der folgenden Webseite zur Verfügung: www.caratec.de Produktbeschreibung Lieferumfang Produktbeschreibung 1x TV-Halter Das Produkt CFA101L ist zur Befestigung eines Monitors ausgelegt�...
  • Seite 7: Sicherheitshinweise

    CaratecFLEX Technische Daten Schienenlänge ausgezogen: ca. 83,5 cm Schienenlänge geschlossen: ca. 41 cm Neigung +/- 8° Lochabstand waagerecht: 23 cm senkrecht: 8,5 cm Verriegelungslasche Befestigung → 190° Sicherheitshinweise Stellen Sie sicher, dass Sie die Anleitung und sämtliche Sicherheitshinweise gelesen und verstanden haben, bevor Sie dieses Produkt installieren oder verwenden� Die Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen oder zum WARNUNG Tod führen�...
  • Seite 8: Hinweise Zur Montage

    CaratecFLEX Hinweise zur Montage Befestigen Sie den Halter so, dass er sich in keinem Fall lösen und zu Verletzungen der Fahrzeuginsassen führen kann� Befestigen Sie den Halter nicht im Bereich von Airbags, da sonst Verletzungsgefahr besteht� Der Halter darf die Sicht beim Fahren nicht behindern und den Fahrer beim Führen des Fahrzeuges weder behindern WARNUNG noch einschränken�...
  • Seite 9: Benötigtes Werkzeug

    CaratecFLEX Hinweise zur Montage Benötigtes Werkzeug Für die Installation benötigen Sie folgende Werkzeuge: • Bohrmaschine • Schraubenzieher • Wasserwaage Überprüfung des Lieferumfangs Stellen Sie vor Beginn der Installation sicher, dass alle im Lieferumfang aufgeführten Einzelteile vorhanden sind�...
  • Seite 10: Installation Des Produkts

    CaratecFLEX Installation des Produkts • Wählen Sie den Montageort des Halters so, dass er sich in keinem Fall lösen und zu Verletzungen der Fahrzeuginsassen führen kann� • Befestigen Sie den Halter nicht im Bereich von Airbags, da sonst Verletzungsgefahr besteht� •...
  • Seite 11 CaratecFLEX Installation des Produkts Platzieren Sie den Halter am ausgewählten Montageort und überprüfen Sie ob alle sicherheitsrelevanten Vorgaben eingehalten werden können� Entriegeln Sie den Halter� Ziehen Sie den Halter soweit aus, dass die Bohrlöcher der mittleren Schiene über den Bohrlöchern der unteren Schiene liegen�...
  • Seite 12 CaratecFLEX Installation des Produkts Halten Sie den Halter an die Montagefläche und kontrollieren Sie mit einer Wasserwaage ob der Halter gerade ist� Markieren Sie die Positionen der Bohrlöcher� 12|13...
  • Seite 13 CaratecFLEX Installation des Produkts Bohren Sie die vier Löcher für die Schrauben vor� Platzieren Sie den Halter wieder an der gleichen Stelle und Schrauben diesen fest� Achten Sie auf die Verwendung passender Schrauben um Schäden am Fahrzeug zu vermeiden�...
  • Seite 14 CaratecFLEX Installation des Produkts Ziehen Sie die Schiene soweit aus, dass Sie die Montageplatte aufklappen können� Montieren Sie den Monitor an der Montageplatte� Verwenden Sie hierfür nur vom Monitorhersteller dafür vorgesehene Schrauben um das Gerät nicht zu beschädigen� 14|15...
  • Seite 15: Bedienung

    CaratecFLEX Bedienung Entriegelung: Die Federstahl-Lasche befindet sich, je nach Montagerichtung an der oberen oder unteren Kante des Halters� Zum Entriegeln die Lasche leicht anheben bzw� absenken� Nach Entriegelung kann das TV-Gerät auf die erforderliche Länge herausgezogen werden und bei Bedarf in die passende Blickposition (190° drehen, +/-8°...
  • Seite 16: Drehen Sie Zum Schluss Die Beiden

    CaratecFLEX Bedienung Drehen Sie zum Schluss die beiden Kunststoffschrauben wieder zu� Verriegelung: Vor dem Zusammenschieben darauf achten, dass das TV-Gerät senkrecht steht, also keine Neigung eingestellt ist� Der Auszug arretiert automatisch, wenn er zusammengeschoben wird� Stellen Sie vor Fahrtantritt sicher, dass der Auszug verriegelt ist WARNUNG Sollte die Lasche durch zu starkes Anheben nicht mehr sicher verriegeln, kann sie durch Herausdrehen der beiden Kreuzschlitz-Schrauben abgenommen und...
  • Seite 17: Reperatur & Entsorgung

    CaratecFLEX Reparatur & Entsorgung Fehlersuche und Reparaturen • Das Produkt darf nur von einer qualifizierten und geschulten Person repariert werden� • Wenden Sie sich zur Reparatur an den Hersteller (siehe Rückseite) oder WARNUNG Ihren Fachhändler� Entsorgung von Verpackungsabfällen Die Verpackung besteht aus Materialien, die möglicherweise über Ihre örtlichen Recyclinganlagen entsorgt werden können�...
  • Seite 20 CaratecFLEX CARATECGMBH CARATEC_DE Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Tel. +49 6341 38095-0 Fax +49 6341 38095-74 www.caratec.de...
