Montage TV-Gerät Vergewissern Sie sich, dass die Schrauben für Ihr TV-Gerät nicht zu lange sind (für Caratec TV-Geräte können Sie die mitgelieferten Schrauben M4 x 8 verwenden). Wählen Sie geeignete Schrauben sowie evtl. Dübel für den Untergrund aus, so dass der Halter stabil im Fahrzeug befestigt werden kann (nicht im Lieferumfang enthal- ten;...
Hinweise zur Montage 2. Lieferumfang Bitte stellen Sie sicher, dass folgende Teile im Lieferumfang enthalten sind: 1 x TV-Wandhalter CFW304A/AS 1 x Montageanleitung Abb. 1 Abb. 2 4 x Schrauben M4 x 8 Abb. 3 optional 1 x Neigungsadapter MCC29113 4 x Schrauben M4 x 3 Abb.

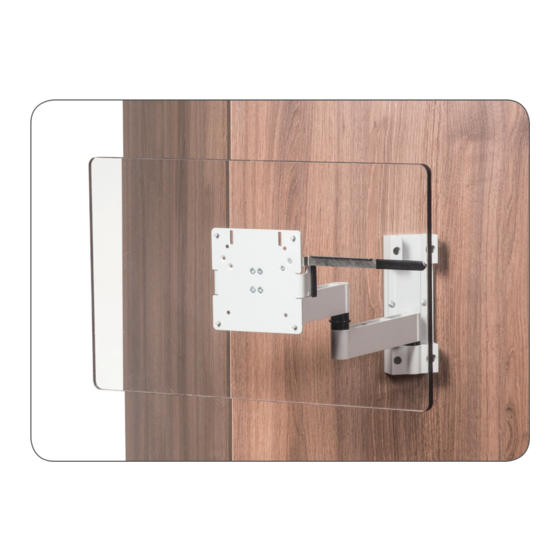

Hinweise zur Montage 3. Erforderliche Werkzeuge Bohrmaschine Schraubenzieher Wasserwaage Inbusschlüssel Metermaß 2 mm 4. Montage 4.1 Montage des Halters Montagebeispiel hier: TV-Wandhalter CFW304A/AS linksseitig montiert ▲ Suchen Sie einen geeigneten Platz für die Montage des Halters. Bitte beachten Sie die erforderliche Stabilität des Untergrunds auch bei ausgeschwenktem Halter.
Seite 5
Befestigen Sie Ihr TV-Gerät mit M4 Senkkopfschrau- ben an der Halteplatte. Vergewissern Sie sich, dass die Schrauben für Ihr TV-Gerät nicht zu lange sind (für Caratec TV-Geräte können Sie die mitgelieferten Schrau- ben M4 x 8 verwenden). Bitte beachten: Falls Sie den optionalen Neigungsadapter verwenden möchten, befestigen Sie diesen vorab an Ihrem TV-Gerät...
Befestigen Sie die Adapterplatte B mit M4 Senkkopf- schrauben an Ihrem TV-Gerät. Vergewissern Sie sich, dass die Schrauben für Ihr TV-Gerät nicht zu lange sind (für Caratec TV-Geräte können Sie die mitgelieferten Schrauben M4 x 8 verwenden). Hängen Sie die am TV-Gerät befestigte Adapterplatte B in die am Halter befestigte Adapterplatte A ein.
Hinweise zur Bedienung 5. Ausstattung Der TV-Wandhalter CFW304A/CFW304AS mit drei Drehpunkten ist besonders leicht und stabil. Im Ruhezu- stand ist er präzise fixiert und hält das TV-Gerät fest in seiner Position. In Silber und Schwarz erhältlich. Auch als Version mit zwei oder vier Drehpunkten erhältlich. ·...
