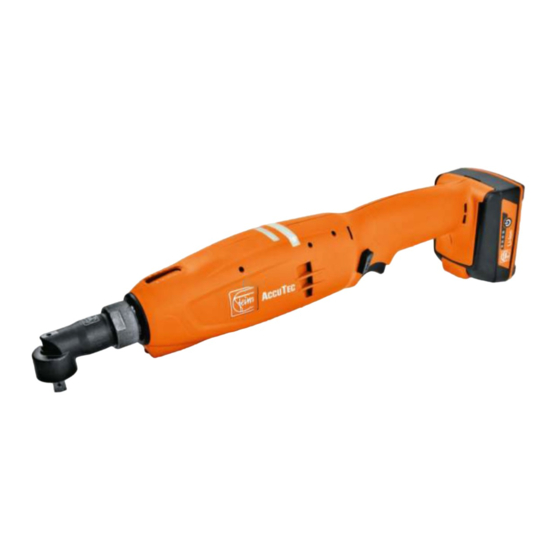

Seite 2: Technische Daten
Die vollständigen Technischen Daten finden Sie in der Betriebsanleitung des jeweiligen Geräts. Prüfungen Die aktuellen Prüfdaten sowie die Prüfanweisung nach der Reparatur finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe / Hilfsstoffe Die bei FEIN erhältlichen Schmierstoffe bzw. Hilfsstoffe und deren Gebindegrößen finden Sie im FEIN Extranet (Kundendienst →... -
Seite 3: Hinweise Und Vorschriften

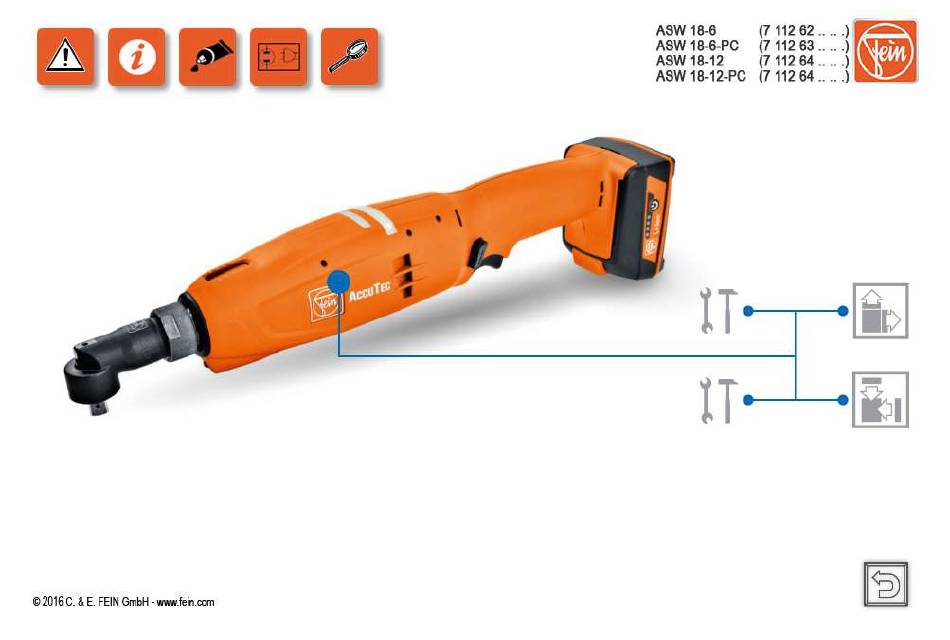

ASW 18-6; ASW 18-12; ASW 18-18; ASW 18-6-PC; ASW 18-12-PC; ASW 18-18-PC Hinweise und Vorschriften Hinweis Diese Anleitung ist ausschließlich für technisch geschultes Personal. Eine mechanische und elektrische Ausbildung wird vorausgesetzt. Nur Original FEIN Ersatzteile verwenden! Vorschriften Bitte beachten Sie, dass Elektrowerkzeuge grundsätzlich nur durch Elektrofachkräfte repariert, gewartet und geprüft werden dürfen, da durch unsachgemäße Instandsetzung erhebliche Gefährdungen für den Benutzer entstehen können. - Seite 4 ASW 18-6; ASW 18-12; ASW 18-18; ASW 18-6-PC; ASW 18-12-PC; ASW 18-18-PC Hinweise und Vorschriften ACHTUNG! Schäden durch elektrostatische Aufladung. Die Maschine kann, durch nicht Beachten der Sicherheitsbestimmungen für ESD-Schutz, beschädigt werden. Montage/Demontage-Arbeiten an der Maschine, ausschließlich an einem ESD geschützten Arbeitsplatz durchführen.
- Seite 5 ASW 18-6; ASW 18-12; ASW 18-18; ASW 18-6-PC; ASW 18-12-PC; ASW 18-18-PC Benötigte Schmier- und Hilfsstoffe Schmierstoffe Fett 0 40 123 0100 0 0,6 g Werkzeugträger; Kupplungsring Hilfsstoffe Loctite 638 Loctite 243 C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
- Seite 6 ASW 18-6; ASW 18-12; ASW 18-18; ASW 18-6-PC; ASW 18-12-PC; ASW 18-18-PC Störungssuche Momentan nicht verfügbar. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 7 4. Das Motorgehäuse (4) abhebeln. 90x4,5 Den Schraubendreher zwischen Kupplung und Gehäuse-Oberteil ansetzen. - Torx T10 C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 8 ASW 18-6; ASW 18-6-PC; ASW 18-12; ASW 18-12-PC Demontage Getriebegehäuse demontieren 1. Alle Bauteile entfernen. 2. Den Umschalter (1) entfernen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 9 3. Den Stecker (3) abziehen. 4. Die drei Kabel (4) ablöten. 5. Die drei Ferritkerne (5) entfernen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 10 1. Den jeweiligen Haken (1) auf beiden Seiten anheben. 2. Den Schalter (2) abziehen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 11 1. Den Stecker (1) entfernen. 2. Die Abdeckung (2) entfernen. 3. Den Stecker (3) entfernen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 12 1. Das Rillenkugellager und das Zahnrad [z=10] (1) herunterpressen. Werkzeuge: 2. Das Rillenkugellager (2) entfernen. - Dornpresse - Abziehplatte C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 13 - Drehmoment- Einstellschlüssel 4. Den Ring (4) entfernen. 5. Die Feder (5) entfernen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 14 ø außen 50 mm ø innen 36 mm - Bolzen ø 20 mm - Sicherungsringzange C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 15 3. Den Kupplungsring (3) entfernen. - Spannhülse ø 32 mm - Stabmagnet 4. Den Kupplungsring (4) entfernen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 9 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 16 6. Die neun Kugeln [d=5 mm] mit Fett bestreichen. 7. Die neun Kugeln [d=5 mm] (5) einsetzen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 17 ø innen 21 mm - Hülse ø außen 32 mm ø innen 26 mm C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 18 Kupplung montieren 1. Den Ring (1) platzieren. 2. Den Ring mit Spiralfeder (2) platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 19 2. Den Sicherungsring (2) montieren. - Drehmoment- Einstellschlüssel 3. Den Ring (3) lagerichtig platzieren. - Sicherungsringzange C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 20 3. Das Zahnrad [z=10] (3) aufpressen. - Hülse ø außen 16 mm ø innen 6 mm C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 21 1. Den Stecker (1) anschließen. 2. Die Abdeckung (2) aufschieben. 3. Den Stecker (3) anschließen. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 22 Montage/Demontage-Arbeiten an der Elektronik, ausschließlich an einem ESD geschützten Arbeitsplatz durchführen. 1. Den Schalter (1) montieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 23 2. Die drei Kabel (2) nach Anschlussplan anlöten. 3. Den Stecker (3) anschließen. 4. Den Rotor (4) platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 24 ASW 18-6; ASW 18-6-PC; ASW 18-12; ASW 18-12-PC Montage Motorgehäuse montieren 1. Den Umschalter (1) in dem unteren Motorgehäuse platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 25 Motorgehäuse montieren 1. Die Elektronik (1) platzieren. 2. Den Stator (2) lagerichtig platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 26 2. Den Kabelbaum verlegen. 3. Die Elektronik (2) platzieren. 4. Die Elektronik (3) platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 27 Motorgehäuse montieren 1. Das Getriebe (1) lagerichtig platzieren. 2. Die Kupplung (2) lagerichtig platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 12 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 28 ASW 18-6; ASW 18-6-PC; ASW 18-12; ASW 18-12-PC Montage Motorgehäuse montieren 1. Den Flansch (1) lagerichtig platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 13 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 29 Montage Motorgehäuse montieren 1. Den Schaltschieber (1) platzieren. 2. Den Deckel (2) platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 14 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 30 2. Die elf Schrauben (2) hineindrehen. - Torx T10 3. Die Hülse (3) platzieren. C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 15 von 15 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
- Seite 31 ASW 18-6; ASW 18-12; ASW 18-18; ASW 18-6-PC; ASW 18-12-PC; ASW 18-18-PC Anschlussplan C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
