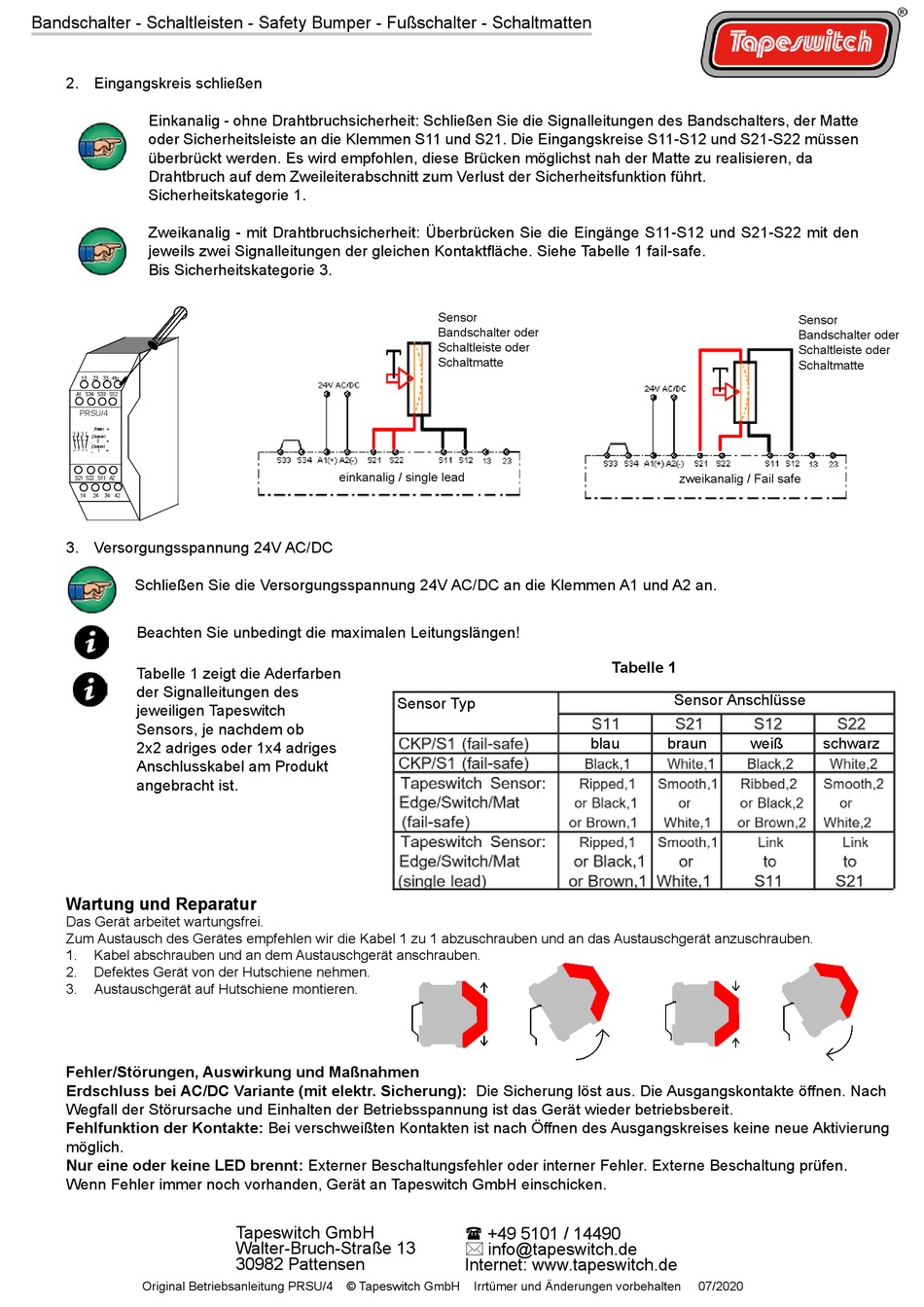

Bandschalter - Schaltleisten - Safety Bumper - Fußschalter - Schaltmatten
2. Eingangskreis schließen
Einkanalig - ohne Drahtbruchsicherheit: Schließen Sie die Signalleitungen des Bandschalters, der Matte
oder Sicherheitsleiste an die Klemmen S11 und S21. Die Eingangskreise S11-S12 und S21-S22 müssen
überbrückt werden. Es wird empfohlen, diese Brücken möglichst nah der Matte zu realisieren, da
Drahtbruch auf dem Zweileiterabschnitt zum Verlust der Sicherheitsfunktion führt.
Sicherheitskategorie 1.
Zweikanalig - mit Drahtbruchsicherheit: Überbrücken Sie die Eingänge S11-S12 und S21-S22 mit den
jeweils zwei Signalleitungen der gleichen Kontaktfläche. Siehe Tabelle 1 fail-safe.
Bis Sicherheitskategorie 3.
13 23 33 41
A1 S34 S33 S12
PRSU/4
riese
SAFE M
Power +
13 23 33 41
Channel
2 +
Channel
1 +
14 24 34 42
S21 S22 S11 A2
14 24 34 42
3. Versorgungsspannung 24V AC/DC
Schließen Sie die Versorgungsspannung 24V AC/DC an die Klemmen A1 und A2 an.
Beachten Sie unbedingt die maximalen Leitungslängen!
Tabelle 1 zeigt die Aderfarben
der Signalleitungen des
jeweiligen Tapeswitch
Sensors, je nachdem ob
2x2 adriges oder 1x4 adriges
Anschlusskabel am Produkt
angebracht ist.
Wartung und Reparatur
Das Gerät arbeitet wartungsfrei.
Zum Austausch des Gerätes empfehlen wir die Kabel 1 zu 1 abzuschrauben und an das Austauschgerät anzuschrauben.
1. Kabel abschrauben und an dem Austauschgerät anschrauben.
2. Defektes Gerät von der Hutschiene nehmen.
3. Austauschgerät auf Hutschiene montieren.
Fehler/Störungen, Auswirkung und Maßnahmen
Erdschluss bei AC/DC Variante (mit elektr. Sicherung): Die Sicherung löst aus. Die Ausgangskontakte öffnen. Nach
Wegfall der Störursache und Einhalten der Betriebsspannung ist das Gerät wieder betriebsbereit.
Fehlfunktion der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ausgangskreises keine neue Aktivierung
möglich.
Nur eine oder keine LED brennt: Externer Beschaltungsfehler oder interner Fehler. Externe Beschaltung prüfen.
Wenn Fehler immer noch vorhanden, Gerät an Tapeswitch GmbH einschicken.
Original Betriebsanleitung PRSU/4
einkanalig / single lead
Sensor Typ
Tapeswitch GmbH
Walter-Bruch-Straße 13
30982 Pattensen
© Tapeswitch GmbH
Sensor
Bandschalter oder
Schaltleiste oder
Schaltmatte
Tabelle 1
blau braun weiß schwarz
+49 5101 / 14490
info@tapeswitch.de
Internet: www.tapeswitch.de
Irrtümer und Änderungen vorbehalten
Sensor
Bandschalter oder
Schaltleiste oder
Schaltmatte
zweikanalig / Fail safe
Sensor Anschlüsse
07/2020
