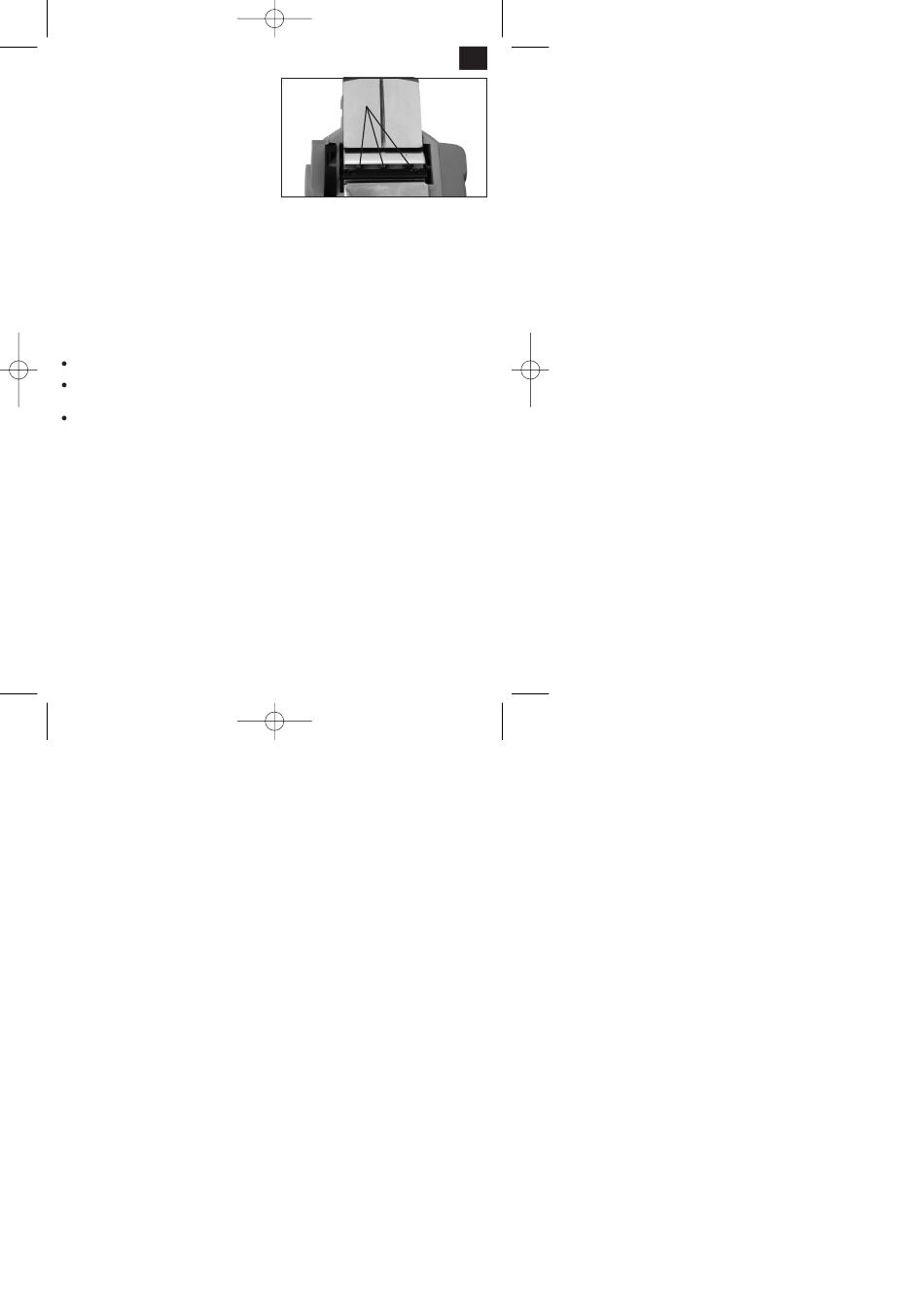

Ein schnelles und einfaches Anfasen von Kanten im
45° Winkel wird durch die in der vorderen Grund-
platte eingearbeitete V-Nut ermöglicht. Den Hobel
mit der V-Nut auf die zu bearbeitende Kante auf-
setzen und an dieser entlang führen, dabei ist auf
einen gleichmäßigen Vorschub und auf eine kons-
tante Winkellage zu achten.
Parallelanschlag (Abb.:3/4/5)
Verwenden Sie den Parallelanschlag(9) wenn
parallel zum Werkstückrand gehobelt werden soll.
Montage Parallelanschlag:
Befestigen Sie die Halterung (d) des Parallelan-
schlages mit der mitgelieferten Flügelschraube (a) an
der linken Geräteseite.
Verbinden Sie nun die Halterung (d) mit dem
Schlitten des Parallelanschlages (9)
Die Führungsleiste muss stets nach unten
ausgerichtet sein.
Setzen Sie den zwischen Parallelanschlag und
Werkstückrand benötigten Abstand fest.
Befestigen Sie die Teile mit der Schlossschraube
(b)und der Flügelmutter (c).
Hobeln von Stufen(Abb.:6)
Mit Hilfe des Parallelanschlages können Sie
Stufen hobeln.
Montieren Sie den Parallelanschlag (9) an der
linken Geräteseite und den Stufentiefen-
Messstab (10) an der rechten Geräteseite.
Positionieren Sie den Messstab (10) so, dass die
gewünschte Stufentiefe angezeigt wird. Befes-
tigen Sie die Teile mit der Flügelschraube (a) am
Gerät.
Stufenbreite:
Die Stufenbreite kann mit dem Parallelanschlag(9)
eingestellt werden.
Stufentiefe:
Wir empfehlen, dass Sie eine Spantiefe von 2 mm
einstellen und so oft über das Werkstück hobeln, bis
die benötigte Stufentiefe erreicht ist.
Wechsel der Hobelmesser
Achtung: Vor allen Arbeiten an der Maschine den
Netzstecker aus der Steckdose ziehen!
13.12.2007 9:15 Uhr Seite 5
1
Der Elektro-Handhobel ist mit zwei Hartmetall-
Wendemessern bestückt. Wendemesser haben zwei
Schneiden und können gewendet werden. Durch die
Führungsnut der Wendemesser wird bei einem
Wechsel eine gleiche Höheneinstellung gewähr-
leistet. Abgenutzte, stumpfe oder beschädigte
Messer müssen ausgetauscht werden.
Hartmetall-Wendemesser können nicht nachge-
schliffen werden.
Lösen Sie die drei Sechskantschrauben (1) mit dem
beiliegenden Maulschlüssel und schieben Sie das
Hartmetall-Wendemesser seitlich mit einem Holz-
stück aus der Hobelwelle heraus.
Reinigen Sie vor dem Einbau den Messersitz.
Der Einbau der Messer erfolgt in der umgekehrten
Reihenfolge. Stellen Sie sicher, daß das Hobel-
messer mit den beiden Enden der Hobelwelle über-
einstimmt. Tauschen Sie immer beide Messer, um
eine gleichbleibende Spanabnahme zu gewähr-
leisten.
Achtung: Vor der Inbetriebnahme des Elektro-
Handhobels sind die Messer auf eine korrekte
Einbaulage und auf festen Sitz zu überprüfen!
Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
