BROTJE UVS WHBS Montageanleitung Seite 66

lt
5 Montavimas

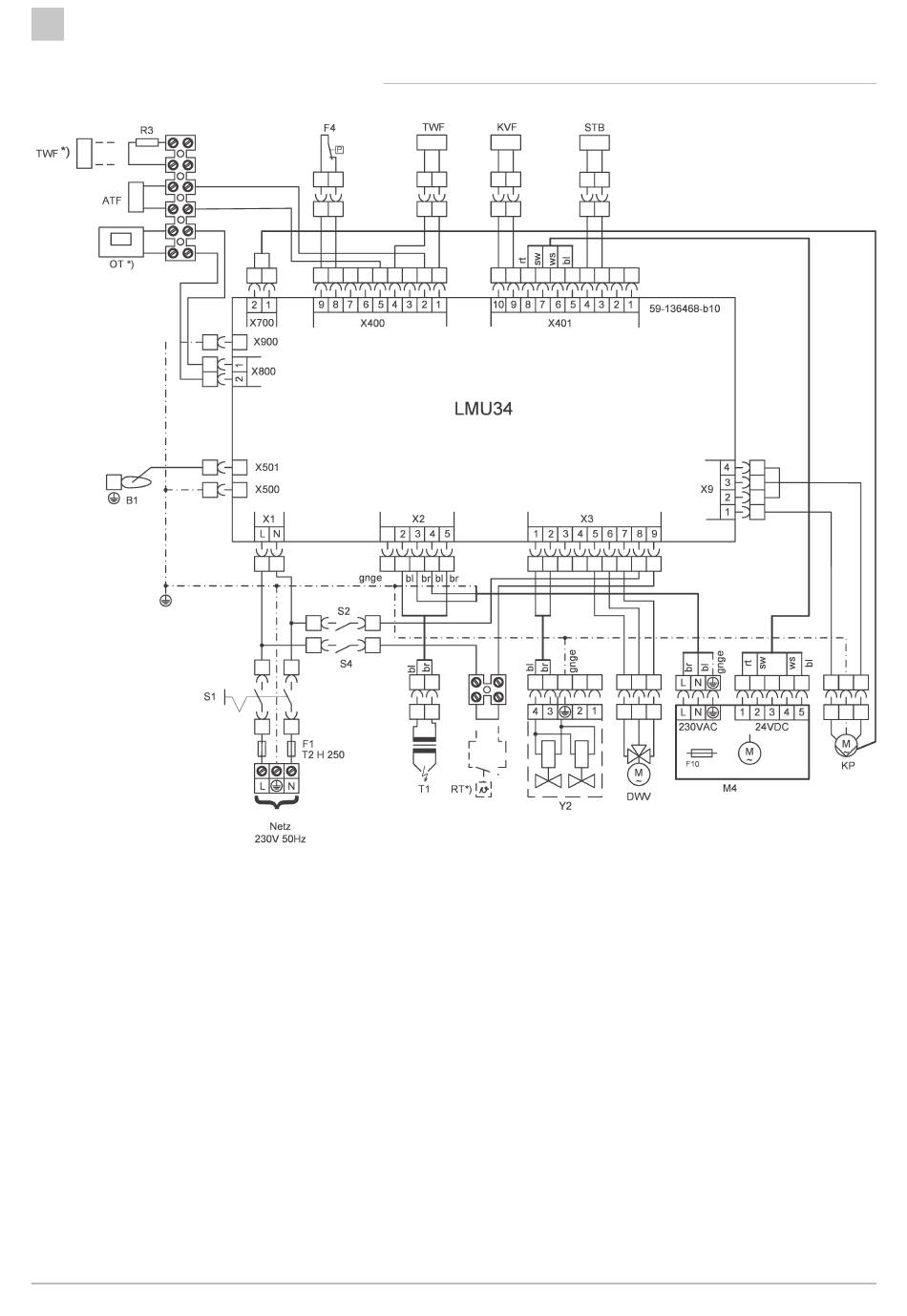

Pav.16 WHBS elektros schema
DWV Trieigis vožtuvas
66 UVS WHBS / VSB WHBS
5.2.2 Vamzdžių rinkinio montavimas
TWF KV jutiklis
1. Nuimkite priekinį skydą.
2. Palenkite katilo valdymo pultą pirmyn.
3. Nuimkite dangtį nuo jungčių bloko.
4. Atjunkite trieigio vožtuvo jungtį, kuria jis prijungiamas prie jungčių
bloko, ir prijunkite ją prie KV trieigio vožtuvo (žr. elektros schemą).
5. Prakiškite KV šildytuvo jutiklį per kabelio įvorę.
6. Išimkite rezistorių / trumpiklį iš TWF jungties.
7. KV šildytuvo jutiklio jungiamąjį laidą prijunkite prie TWF jungties katilo
LMU valdymo bloke (žr. elektros schemą).
7730933 - 02 - 08072020
