cs
5 Instalace

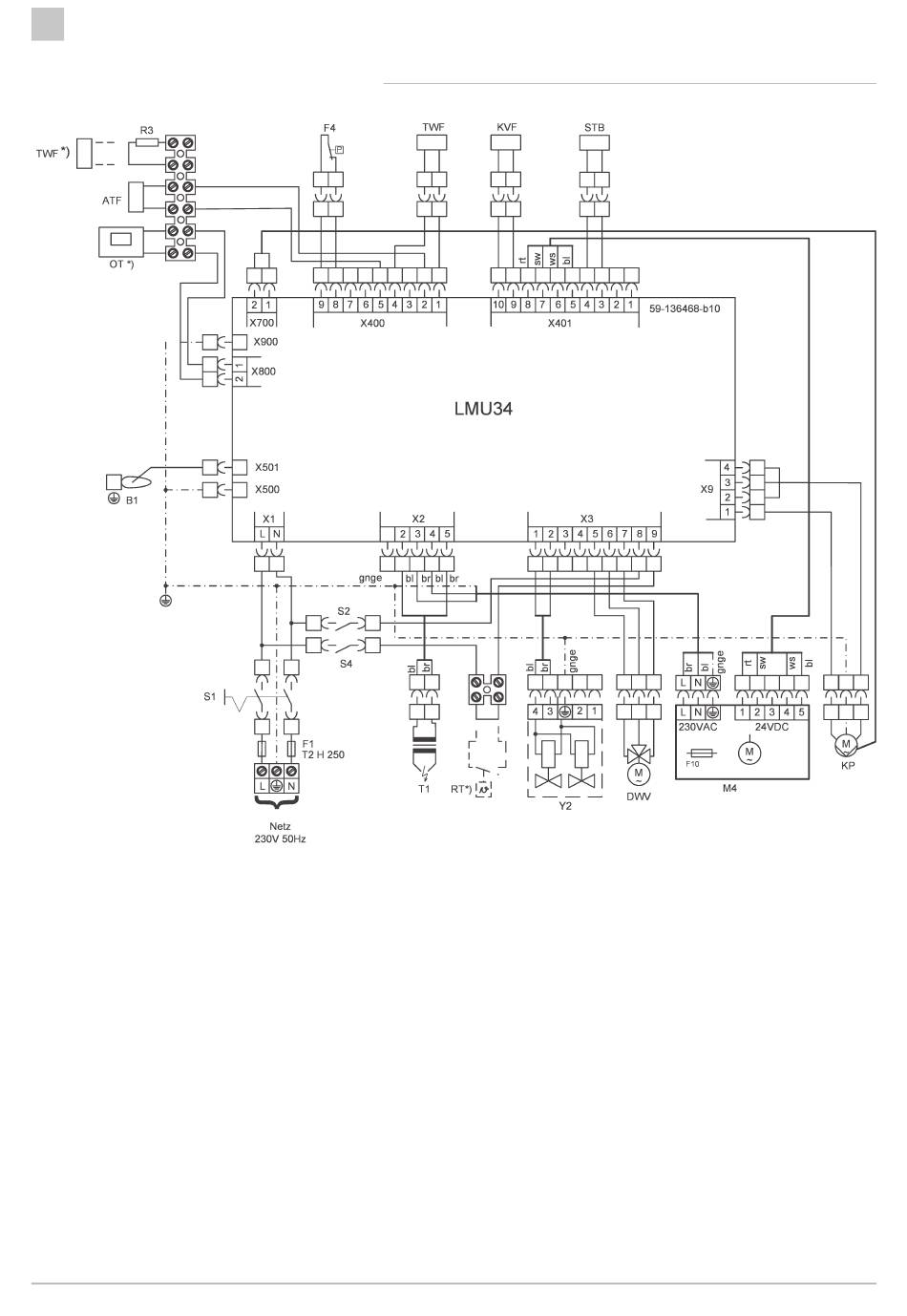

Obr.10 Schéma zapojení WHBS
DWV Trojcestný ventil
42 UVS WHBS / VSB WHBS
5.2.2 Montáž sady potrubí
TWF Čidlo TV
1. Sejměte přední kryt panelu.
2. Vyklopte ovládací panel kotle směrem dopředu.
3. Ze svorek odstraňte kryt.
4. Odpojte konektor pro trojcestný ventil pro spojení svorek a připojte
k trojcestnému ventilu DWV (viz schéma zapojení).
5. Snímač zásobníku protáhněte kabelovou průchodkou.
6. Odstraňte odpor z přípojky TWF.
7. Připojovací kabel pro snímač zásobníku připojte na přípojku TWF od
řídicí jednotky kotle LMU (viz schéma zapojení).
7730933 - 02 - 08072020
