Hautau ATRIUM HS 300 Bedienungsanleitung

System salamander: hebeschiebetür thermotop 2, schema a
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
10/2015
233941D
B
ATRIUM HS
System Salamander: Hebeschiebetür
ThermoTop
®
max.
300 kg
FB

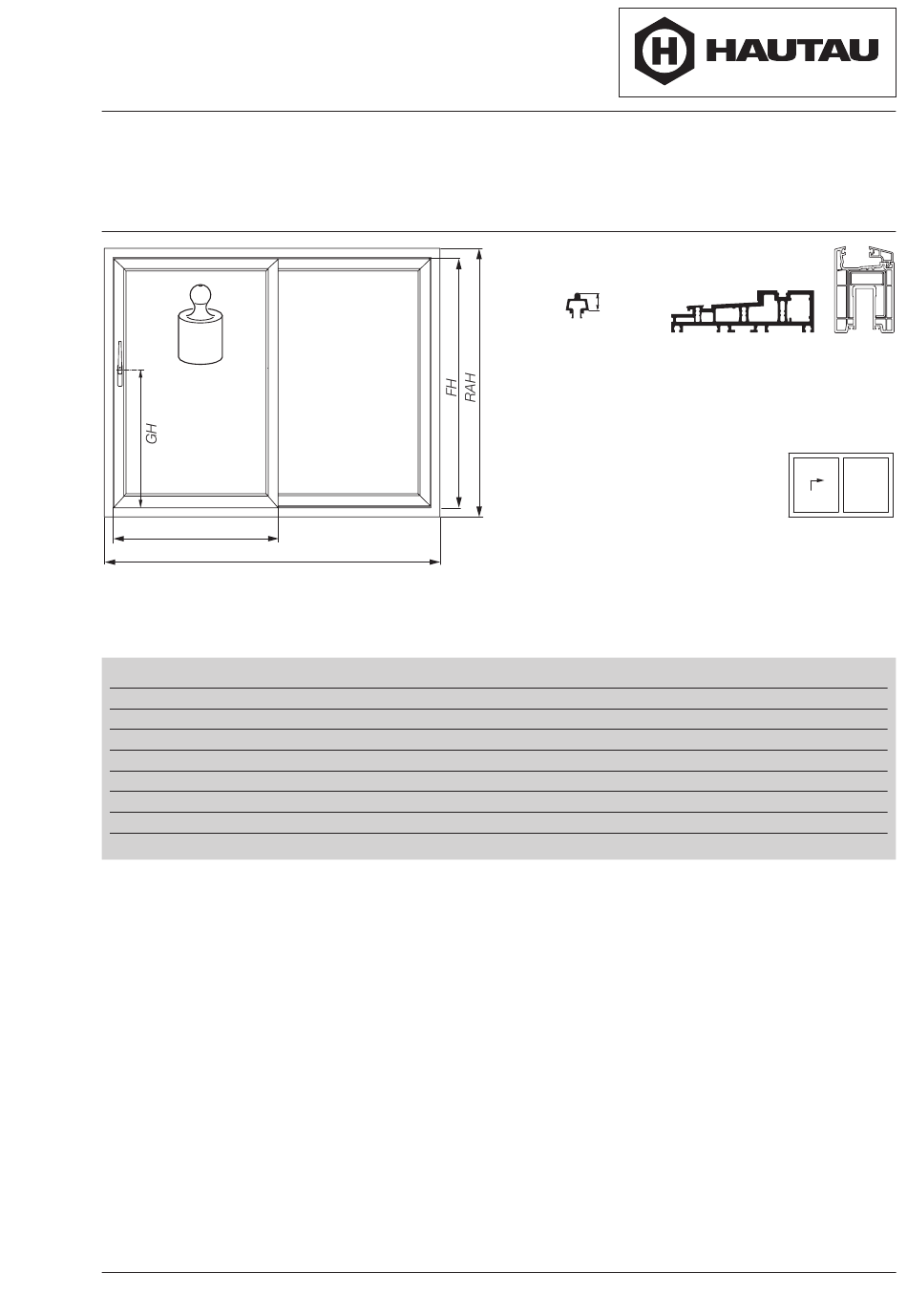

Anwendungsbereich

Schema A
Abhängig vom verwendeten Profilsystem können sich abweichende Anwendungsbereiche ergeben.
Die Verarbeiter-Richtlinien der Profilhersteller sind in jedem Fall zu beachten.
Flügelbreite (FB)
Flügelhöhe Schiebeflügel (FH)
Rahmenaußenbreite (RAB)
Rahmenaußenhöhe (RAH)
Schema A
Flügelgewicht
Dornmaß (Getriebe)
Griffsitz Fenster (GH), FH 1200 bis 1800
Griffsitz Tür (GH), FH 1801 bis 2700
HINWEIS:
In dieser Anleitung werden alle Montageschritte zum Aufbau eines Beschlages in Standardausführung beschrieben.
Für weitere Montagevarianten benötigen Sie folgende Zusatzanleitungen:
· ATRIUM HS
300 - Montageanleitung optionaler Flügelanschlag; Artikelcode: 243616.
®
· ATRIUM HS
300 - Montageanleitung Schema C; Artikelcode: 240550.
®

Inhaltsverzeichnis

Anwendungsbereich .................................................. 1
Wichtige Hinweise, Abkürzungen ............................... 2
Zuschnittmaße Profile ................................................ 4
Vorbereitung Bodenschwelle ..................................... 4
Zusammenbau Bodenschwelle (Teil 1) ....................... 5
Montage Dichtkissen ................................................. 6
Zusammenbau Bodenschwelle (Teil 2) ....................... 7
Einbau des Festflügels ............................................... 7
HAUTAU GmbH · Postfach 1151 · D 31689 Helpsen
Tel +495724/393-0 · Fax -125 · Info@HAUTAU.de · www.HAUTAU.de
2, Schema A
RAB
Schema C
2
Schema C
2
2
300
®
15
mm
1
mm
mm
mm
kg
mm
mm
mm
1
Seite
Vertikalschnitt oben ................................................. 12
1
Horizontalschnitt I .................................................... 13
Horizontalschnitt II ................................................... 14
Horizontalschnitt III .................................................. 15
Griffmontage ........................................................... 20
Umbau der Griffbohrlehre ........................................ 21
B
Kunststoff
Schema A
Schema A
Schema A
720 bis 3232
1200 bis 2700
max. 6500
1323 bis 2823
Schema C
max. 300
40
409,5
1009,5
2
1
max.
300 kg
FB
RAB
Schema A
Schema A
Sche
2
Seite

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hautau ATRIUM HS 300

Inhaltszusammenfassung für Hautau ATRIUM HS 300

  • Seite 1: Inhaltsverzeichnis

    Einbau des Festflügels ..........7 Griffmontage ............20 Flügelrahmen innen: Griffbohrung u. Getriebefräsung .. 9 Umbau der Griffbohrlehre ........21 Flügelrahmen außen: Fräsung Griffmuschel ..... 10 HAUTAU GmbH · Postfach 1151 · D 31689 Helpsen Tel +495724/393-0 · Fax -125 · Info@HAUTAU.de · www.HAUTAU.de...

  • Seite 2: Wichtige Hinweise, Abkürzungen

    Ausbildung in mindestens einem der folgenden Berufsbilder entsprechen: Bautischler/in, Metallbauer/in für Konstruktionstechnik, Fenster- und Glasfassadenbauer/in. – Stellen Sie den Gesamtbeschlag nur aus HAUTAU-Beschlagteilen und dem hier beschriebenen Profilsystem zusammen. Andernfalls können Schäden auftreten, für die wir keine Haftung übernehmen.

  • Seite 3: Beschlagteile Schema A, Montagehilfen

    Beschlagteile Schema A, Montagehilfen “H §H Stk. “G Laufwagen-Griffseite “H Laufwagen Verbindungsstange “G §H Kerbstifte Getriebe LM-Griff incl. Schrauben Griffmuschel Riegelbolzen 1 (3) Riegelbolzen Spaltlüftung !Ö Senkschraube (gewindefurchend) §H Abdeckstopfen Gummipilzpuffer §F Grundkörper Bodenschwelle Laufschiene 23 Aufbauprofil Endkappe Aufbauprofil Adapterprofil (Ö...

  • Seite 4: Zuschnittmaße Profile

    Zuschnittmaße Profile, Vorbereitung Bodenschwelle Zuschnitt der Profile (ohne Abb.) – Adapterprofil !L ½RAB + 28 – Bodenschwelle !F RAB – 10 – Trittschutz !PÖ ½RAB – 175 – Laufschiene !G RAB – 123 – Aufbauprofil !H ½RAB + 28 Endkappen Bodenschwelle Trägerfolie von Dichtkissen §L entfernen und auf Endkappe Bodenschwelle %D aufkleben.

  • Seite 5: Zusammenbau Bodenschwelle (Teil 1)

    Zusammenbau Bodenschwelle (Teil 1) Zusammenbau der Bodenschwelle (Teil 1) (Die Reihenfolge der Montageschritte einhalten). Hinweis: Optional kann der Trittschutz !PÖ zu einem späteren Zeitpunkt auf der Baustelle Abb. 1.1 montiert werden. – Abb. 1.1 An den markierten Stellen Silikon auftragen. Rahmeneckverbinder !PS beidseitig seitlich in die Nuten der Bodenschwelle einschieben (bündig zur Zarge).

  • Seite 6: Einbau Führungsschiene Und Bodenschwelle

    Einbau Führungsschiene und Bodenschwelle, Montage Dichtkissen Einbau der Führungsschiene A Die abgelängte Führungsschiene am horizontalen Rahmenprofil positionieren und Löcher mit Ø 3,2 durch die Schraublöcher der Führungsschiene in das Rahmenprofil bohren. B Die beiden Gleiter “H links und rechts in die Führungsschiene einschieben. C Die Führungsschiene mit Schrauben Ø...

  • Seite 7: Zusammenbau Bodenschwelle (Teil 2)

    Zusammenbau Bodenschwelle (Teil 2), Einbau des Festflügels Zusammenbau Bodenschwelle (Teil 2), Abb. 2.1 Einbau des Festflügels – Abb. 2.1 – Adapterprofil !L in das Aufbauprofil !H einklipsen. Abb. 2.2 Beachten Sie beim Zusammenfügen die Position der “Wa Einkerbung am Adapterprofil. Diese muss in die gezeigte Richtung zeigen (s.

  • Seite 8: Ansicht Von Außen

    Einbau des Festflügels (Forts.) Einbau des Festflügels (Forts.) – Montieren Sie den Festflügel nach Angaben des Profilherstellers. – Rest der Schutzfolie des Dichtkissens Mittelstoß (Schwelle) “Wa entfernen und auf dem Grundkörper Bodenschwelle !F festkleben. Ansicht von außen (bei rechter Tür) Festflügel- befestigung “Wa...

  • Seite 9: Flügelrahmen Innen: Griffbohrung U. Getriebefräsung

    Flügelrahmen innen: Griffbohrung u. Getriebefräsung Bohrlehre Griff HS ® Ø 12 Ø 20 25,5 Fräsung: Breite = 22 Für die untere Tiefe = 57,5 Profilzylinderbohrung: Markierung für Griffsitz (Mitte) Bohrlehre um 16 mm nach unten versetzen und hier mit Bohrer Ø 12 fixieren. Bei Getriebe Gr.

  • Seite 10: Flügelrahmen Außen: Fräsung Griffmuschel

    Flügelrahmen außen: Fräsung Griffmuschel (83,5) 71,5 Markierung für Griffmuschel (Mitte) Tiefe = 14 Fräslehre Griffmuschel Ø 20 Fräser Ø 27 Anlaufring Griffmuschelausfräsung Dornmaß 40 Seite 10 ATRIUM HS 300 – System Salamander: Hebeschiebetür – ThermoTop 2 — Schema A ® ®...

  • Seite 11: Flügelrahmen: Montage Der Beschlagteile

    Flügelrahmen: Montage der Beschlagteile Reihenfolge der Montage “G A Einsetzen der Laufwagen in den Flügel (die Beschlagnut muss gratfrei sein) – Unterlegteil Laufwagen §G von hinten auf den Laufwagen-Griffseite 1 klipsen. – Die abgelängte Verbindungsstange 3 in das Kupplungsstück des Laufwagens Griffseite 1 stecken und mit Kerbstift 5 verbinden.

  • Seite 12: Vertikalschnitt Oben

    Vertikalschnitt, oben Hinweis: Die Abbildung des Vertikalschnitts ist nicht maßstäblich. Seite 12 ATRIUM HS 300 – System Salamander: Hebeschiebetür – ThermoTop 2 — Schema A ® ®...

  • Seite 13: Horizontalschnitt I

    Horizontalschnitt I Maßstab 1:1 Seite 13 ATRIUM HS 300 – System Salamander: Hebeschiebetür – ThermoTop 2 — Schema A ® ®...

  • Seite 14: Horizontalschnitt Ii

    Horizontalschnitt II Maßstab 1:1 FB = ½RAB - 18 Seite 14 ATRIUM HS 300 – System Salamander: Hebeschiebetür – ThermoTop 2 — Schema A ® ®...

  • Seite 15: Horizontalschnitt Iii

    Horizontalschnitt III FB = ½RAB - 18 Maßstab 1:1 Seite 15 ATRIUM HS 300 – System Salamander: Hebeschiebetür – ThermoTop 2 — Schema A ® ®...

  • Seite 16: Schiebeflügel Unten: Montage Dichtkissen Mittelstoß

    Schiebeflügel unten: Montage Dichtkissen Mittelstoß Schiebeflügel unten: Montage Dichtkissen Mittelstoß Die zur Außenseite gewandte Dichtung im Bereich der unteren Ecke auf der Nichtgriff-Seite um 90 mm kürzen. Profilnut im betreffenden Bereich mit Silikon füllen. Dichtkissen Mittelstoß (Zarge) “Wb am Schiebeflügel festkleben. Innenseite Außenseite “Wb...

  • Seite 17: Vertikalschnitt Unten, Berechnung Flügelbreiten (Fb)

    Vertikalschnitt, unten Berechnung Flügelbreiten (FB) Hinweis: Die Abbildung des Vertikalschnitts ist nicht maßstäblich. Schema A max. 300 kg Berechnung der Flügelbreiten (FB) Schema A Schema A Schema C Schema A Schema C FB = - 18 Schema A Schema C Schema C Schema A Seite 17...

  • Seite 18: Einbau Schiebeflügel, Montage Flügelanschlag

    Einbau Schiebeflügel, Montage Flügelanschlag Montage von Flügel in Blendrahmen, Montage Flügelanschlag A Schiebeflügel einbauen – Den Schiebeflügel von oben auf der Laufschiene absetzen (ohne Abb.) – Die beiden Führungen “G auf die Gleiter “H schieben “H und mittels Schrauben 4,8 x 45 und 4,0 x 30 am Flügel verschrauben.

  • Seite 19: Blendrahmen: Montage Der Riegelbolzen

    Blendrahmen: Montage der Riegelbolzen Ø 4,2 4,8 x 45 Abb. 1 Montage der Riegelbolzen A Ankörnen der Bohrlöcher für Riegelbolzen – Das Getriebe in Offenstellung bringen (Griff nach unten, Riegelstellen müssen Zusätzliche geöffnet sein). Riegelstellen – Den Körner Riegelbolzen (G in die Riegel- (optional) stellen des Getriebes einsetzen (s.

  • Seite 20: Griffmontage

    Griffmontage Griffmontage A Montage Vierkant: Vierkant 7 mit Kunststoff-Hammer in die Griffrosette 7 einschlagen (Kontrollmaß K berücksichtigen - siehe Pfeil). B Die Schrauben M 5 x 100 auf 84 mm kürzen. C Den Griff 7 mit der Griffmuschel 8 verschrauben. D Die Griffrosette auf den Griff klipsen.

  • Seite 21: Umbau Der Griffbohrlehre

    Schema C Schema C Schema C Umbau der Griffbohrlehre Schema C Schema A Schema C Schema A Flügel- schraube Umbau des Anschlags der Griffbohrlehre für nach links öffnende Flügel, Schema A A Die Flügelschraube aus der Griffbohrlehre (Ö und dem Anschlag (Pa herausschrauben.
