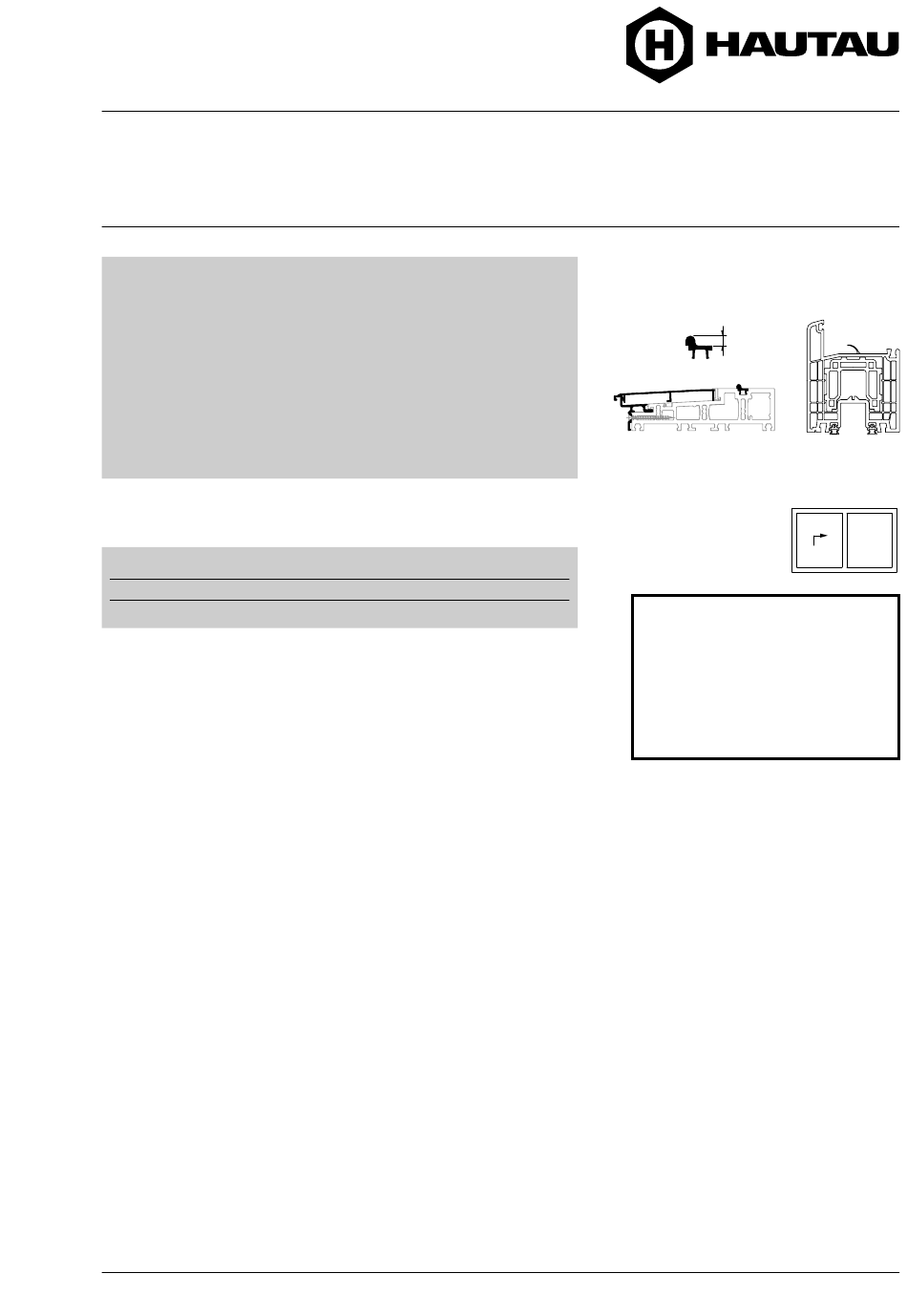

09/201 8
Zusatzanleitung
ATRIUM
Gealan S 9000 – ThermoTop
Schema A
HINWEIS:
Diese Anleitung ist nur gültig in Verbindung mit der
Montageanleitung ATRIUM
ThermoTop
2.1, Schema A (Artikelcode: 245059).
®
Das vorliegende Dokument ist eine Zusatz anleitung für die
Ausführung „comfort".
Hier werden nur die von der o. g. Anleitung abweichenden
Arbeitsschritte/Abbildungen beschrieben.
Alle Maße in dieser Anleitung in mm.
Anwendungsbereich
Flügelbreite (FB)
Griffsitz Fenster (GH), FH 1200 bis 1800 mm
Griffsitz Tür (GH), FH 1801 bis 2700
Inhaltsverzeichnis
Beschlagteile ................................................................................... 2
Zusammenbau Bodenschwelle ........................................................ 3
Einbau Bodenschwelle, Montage Festfeld/Zarge ............................. 7
Montage Zargenleiste außen ............................................................ 8
Getriebe ablängen, Flügelausfräsungen ............................................. 9
Flügelrahmen innen: Griffbohrung,
Flügelrahmen außen: Fräsung Griffmuschel ................................... 10
HAUTAU GmbH · Postfach 1 1 51 · D 31689 Helpsen
Tel +495724/393-0 · Fax -125 · Info@HAUTAU.de · www.HAUTAU.de
246800H
HS 330
®
HS 330 Gealan S 9000 –
®
mm
820 bis 3217,5
398,5
mm
998,5
2.1 comfort
®
5
zu beachten:
ATRIUM
ThermoTop
Dichten Sie die Bodenschwelle und deren
Komponenten zum Mauerwerk bzw. zur
Fassade ab. Beachten Sie hierbei die gültigen
Regeln sowie DIN 18531 Teil 1 Abs. 5.4.4 und
6.4.6 sowie DIN 18533 Teil 1 Abs. 8.8.2.1 und
Seite
DIN 18533 Teil 1 Abs. 9.3, ggf. auch unter
Berücksichtigung der Flachdachrichtlinie.
B
,
(barrierefrei)
Kunststoff
max.
330 kg
5
FB
Schema A
Schema A
Schema A
®
HS - Verarbeitungshinweis
®
2.1; Artikelcode: 247059.
D
RAB

Werbung

loading

Inhaltszusammenfassung für Hautau ATRIUM HS 330

  • Seite 1 Einbau Bodenschwelle, Montage Festfeld/Zarge ......7 Montage Zargenleiste außen ............8 Getriebe ablängen, Flügelausfräsungen ..........9 Flügelrahmen innen: Griffbohrung, Flügelrahmen außen: Fräsung Griffmuschel ........10 HAUTAU GmbH · Postfach 1 1 51 · D 31689 Helpsen Tel +495724/393-0 · Fax -125 · Info@HAUTAU.de · www.HAUTAU.de...
  • Seite 2 Beschlagteile Stk. Laufwagen Griffseite Verb +8 Laufwagen Verb +8 „d Verbindungsstange Getriebe !Ra Grundkörper Bodenschwelle !Ta Laufschiene Unterlegplatte Laufwagen §J !PPa Trittschutz !PWa Rahmeneckverbinder !EÖ Keder comfort §J §J “d !PWa !PWa !PPa !EÖ Seite 2 ATRIUM HS 330 – Gealan S 9000 – ThermoTop 2.1 comfort , Schema A ®...
  • Seite 3 Zusammenbau Bodenschwelle Übersicht !PWa “S !PWa !PPa !EÖ entsprechend Abb. 1.1 (Ansicht in 2D) Zusammenbau der Bodenschwelle (Die Reihenfolge der Montageschritte einhalten). Hinweis: Optional kann der Trittschutz !PPa zu einem späteren Zeitpunkt auf der Baustelle montiert werden. – Abb. 1.1 !PWa (1) Zwei Keder LS-Nut !EA zuschneiden (60 mm und 74 mm).
  • Seite 4 Zusammenbau Bodenschwelle (Forts.) Abb. 1.2 (Ansicht in 2D) Zusammenbau der Bodenschwelle (Forts.) – Abb. 1.2 Silikon – (1) Im Bereich des Aufbauprofils !H Silikon auf den Grundkörper Bodenschwelle !Ra wie gezeigt auftragen. Silikon umlaufend) (2+3) Beide Stirnseiten des Aufbauprofils voll- flächig mit Silikon versiegeln.
  • Seite 5 Zusammenbau Bodenschwelle (Forts.) Abb. 1.3 (Ansicht in 2D) Zusammenbau der Bodenschwelle (Forts.) – Abb. 1.3 – (1) Laufschiene !Ta auf gesamter Länge (wie gezeigt) und an den Enden mit Silikon versehen. Die Lauf- schiene unter Beachtung von Maß 79 mm in die Bodenschwelle !Ra einklipsen.
  • Seite 6 Zusammenbau Bodenschwelle (Forts.) Abb. 1.5 - im Durchgangsbereich Zusammenbau der Bodenschwelle (Abbildungsbeispiel) (Forts.) – Abb. 1.5 - im Durchgangsbereich – (1) Silikon bündig am Übergang der beiden Bodenschwellen- Profile auftragen. – (2) Keder comfort !EÖ ablängen (Länge Trittschutz + ca. 10 mm), an beiden Stirnseiten mit Silikon ver- sehen und in den Grundkörper Bodenschwelle !Ra !PPa !EÖ...
  • Seite 7 Einbau Bodenschwelle, Montage Festfeld/Zarge Einbau der Bodenschwelle / Montage Festfeld Zarge – (1) Den Eckbereich Festfeld/Zarge, Aufbauprofil und Adapterprofil mit Silikon abdichten. – (2) Rahmenprofile auf die Rahmeneck verbinder stecken. – (3) Steg an der Unterseite des Grundkörpers Bodenschwelle !F wie gezeigt für Unterlegplatten entfernen. –...
  • Seite 8 Montage Zargenleiste außen Montage Zargenleiste außen im Durchgangsbereich (Abbildungsbeispiel) – Zargenleiste außen (6361) direkt über dem Trittschutz !PPa montieren (3° abschrägen). !PPa Wichtiger Hinweis: Zargenleiste muss 6,3 mm länger als das Maß gemäß Verarbeitungsrichtlinie sein. !PPa Seite 8 ATRIUM HS 330 – Gealan S 9000 – ThermoTop 2.1 comfort , Schema A ®...
  • Seite 9 Getriebe ablängen, Flügelausfräsungen Getriebe ablängen, Flügelausfräsungen vornehmen (1) Getriebe ablängen. (2) Flügelausfräsungen für Laufwagen am Schiebeflügel vornehmen. (3) Verbindungsstange kürzen und befestigen (6 ... 7 Nm). (4) Unterlegplatten auf Laufwagen klipsen. Fräsungen für Laufwagen !d und „d §J “d §J 6 ...
  • Seite 10 Flügelrahmen innen: Griffbohrung, Flügelrahmen außen: Fräsung Griffmuschel Flügelrahmen innen: Flügelrahmen außen: Griffbohrung Fräsung Griffmuschel Seite 10 ATRIUM HS 330 – Gealan S 9000 – ThermoTop 2.1 comfort , Schema A ® ® (barrierefrei)
