SATA3 HDD Umschalter

3.3 Hot Swap Funktion

Achtung! Eine Umschaltung der Festplatten während des Betriebs von Ihrem PC
ist nur möglich wenn Ihr Mainboard- bzw. Kartenanschluss und Ihr Betriebssys-
tem Hot Swap unterstützen und Sie kein aktives Betriebssystem auf dieser Fest-
platte betreiben. Die Hot Swap Funktion ist nicht vom Umschalter abhängig und
wird von diesem voll unterstützt! Bei Problemen mit dieser Funktion wenden Sie
sich bitte an den Hersteller des PC´s bzw. des Mainboards.

3.4 Hardwareinstallation Fertigstellen

Überprüfen Sie zum Schluss ob alle Kabelverbindungen zum Umschalter und
zum PC richtig sind und achten Sie drauf, dass sich keine Kabel im Bereich von
Lüftern oder Heißen Bauteilen befindet. Nun können Sie das PC Gehäuse wie-
der schließen und der Umschalter ist Einsatzbereit.

4. Umschalter verwenden

Zum verwenden des Umschalters bedienen Sie einfach die jeweilige Taste der
gewünschten Festplatte und diese wird ein- bzw. abgeschaltet. Beim Umschal-
ten ohne Hot Swap achten Sie darauf das Sie sofort nach dem Einschalten des
PC´s die gewünschte Taste betätigen, da sonst das BIOS des Mainboards die
Festplatte nicht mehr rechtzeitig erkennen kann. Setzen Sie ggf. die Wartezeit
zur Festplattenerkennung im BIOS nach oben.
Durch langes drücken (5 Sekunden) des jeweiligen Tasters, können Sie die Vor-
einstellung des Umschalters auf die gewünschte Festplatte einstellen.
Durch drehen des Schlosses auf Stellung "Geschlossen" wird unbefugtes än-
dern der angeschlossenen Festplatten verhindert.

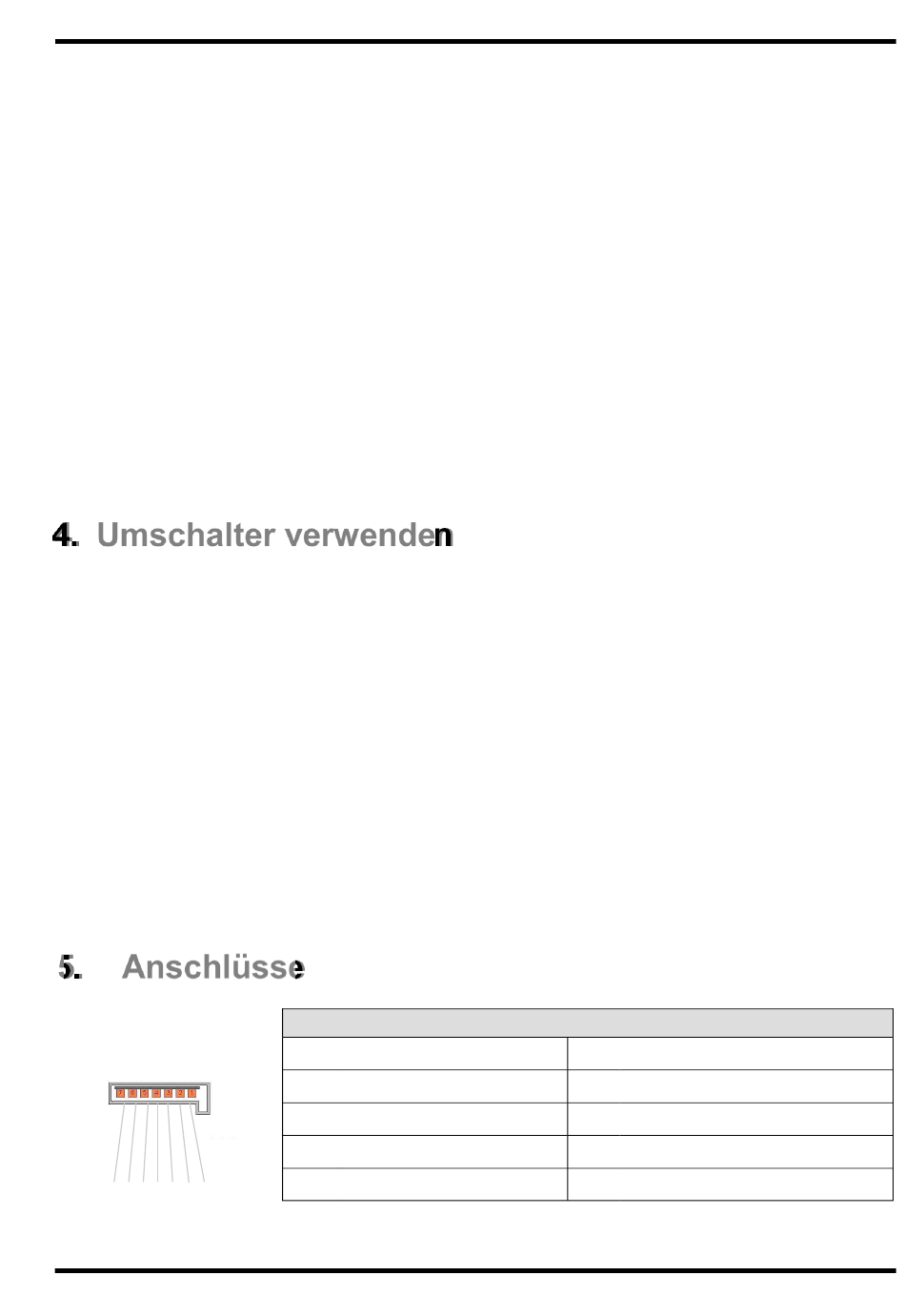

5. Anschlüsse
SATA:
7 6 5 4 3 2 1
E-SATA Buchse
Pin Signal
1 GND
2 Transmit +
3 Transmit -
4 GND
Page 7
Pin Signal
5 Receive -
6 Receive +
7 GND
EX-3466-2
