3.2 Hardwareinstallation Variante 2 (mit Multiplier Funktion)
Nur durchzuführen wenn Ihr Mainboard bzw. SATA-Karte eine Multiplexer Funk-
tion unterstützt. Sollten Sie unsicher sein ob dies der Fall ist, folgen Sie der
Hardwareinstallation Variante 1 oder fragen Sie den Mainboard bzw. PC-
Hersteller ob Ihr PC Multiplexing unterstützt, sonst funktioniert der Umschalter
nicht in dieser Anschlussart. Schließen Sie Strom und SATA Anschluss der 4
mitgelieferten Kabel an den HDD Umschalter an und dann den Kombianschluss
an die jeweilige Festplatte. Achten Sie dabei genau auf die Einhaltung der Rei-
henfolge der Festplatten. Strom und SATA Kabel müssen beide auf Position 1
bzw. 2, 3 und 4 am Umschalter angeschlossen sein (siehe Abbildung auf Seite
3) sonst funktioniert es nicht ordnungsgemäß. Jetzt verbinden Sie mit der zusätz-

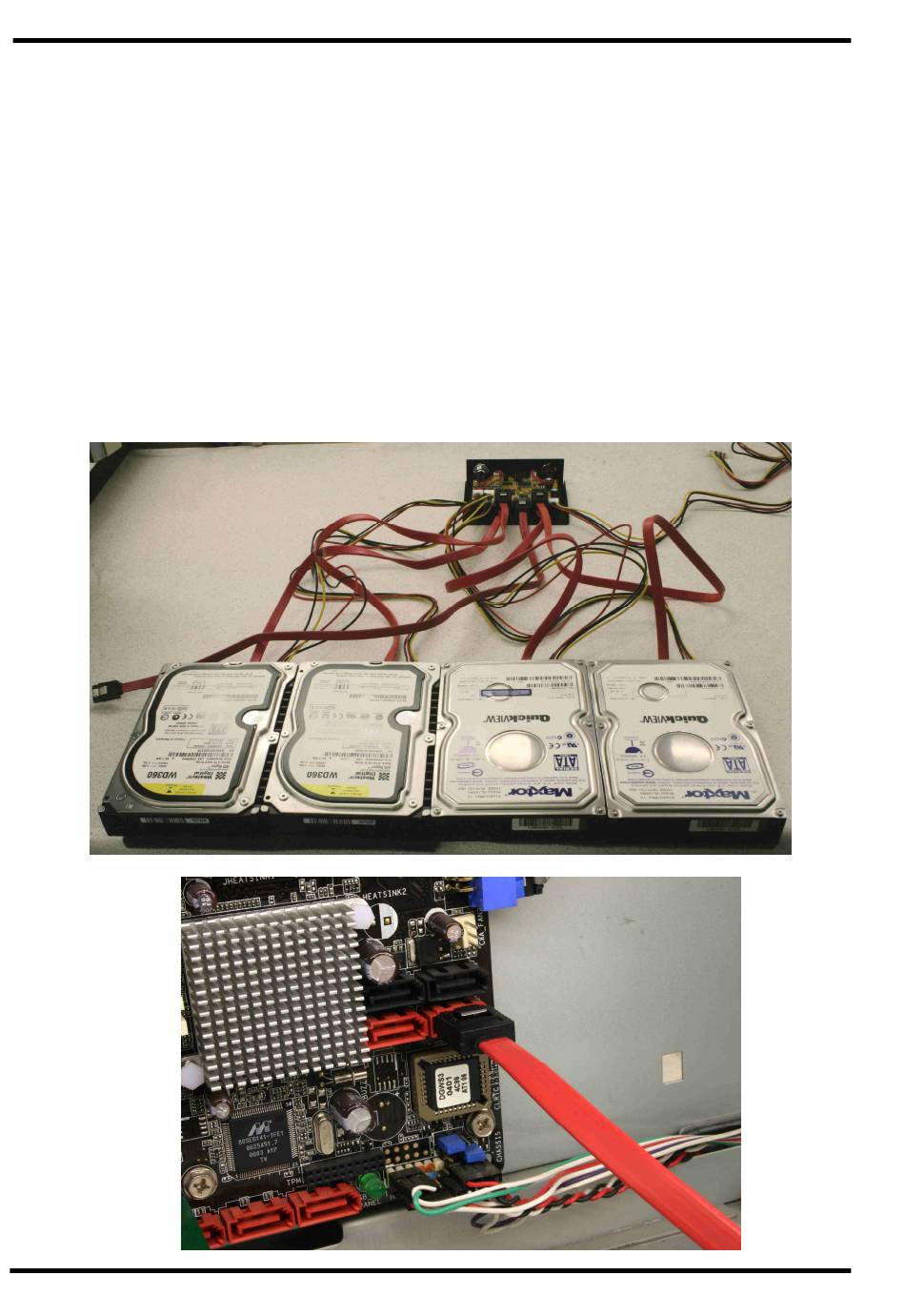

lichen SATA Kabel den Umschalter und das Mainboard (siehe Bilder Seite 6 ).
