EX-3466-2

3. Hardware Installation

1. Vorkehrungen zur statischen Entladung.
Stellen Sie vor der Installation sicher, dass Sie keine statische Ladung mit
sich führen oder Geräte die in Kontakt mit dem Daten Gateway kommen
könnten, nicht statisch aufgeladen sind. Dies können Sie wenn Ihnen keine
Antistatik Ausrüstung zur Verfügung steht, auch durch anfassen eines ge-
erdeten metallischen Objektes erreichen.
2. Öffnen Sie nun Ihr PC Gehäuse
3. Jetzt können Sie das mitgelieferte Netzkabel an den Umschalter an-
schließen (siehe Abbildung auf Seite 3).
4. Überprüfen Sie die Einstellung des Schlosses und stellen Sie es ggf.
in die Position Offen.

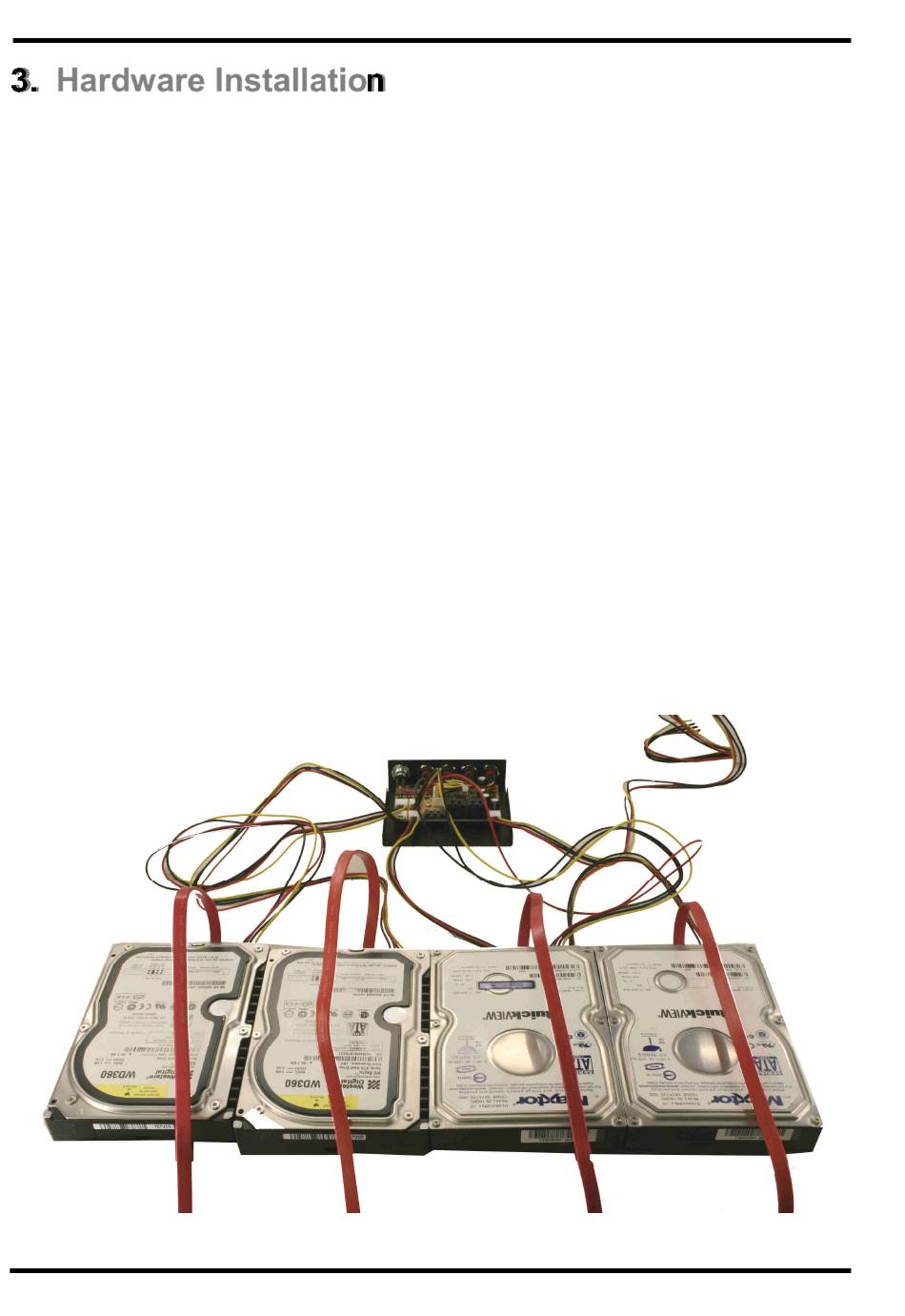

3.1 Hardwareinstallation Variante 1 (ohne Multiplier Funktion)
Schließen Sie alle 4 Stromanschlüsse der mitgelieferten Kabel an den HDD Um-
schalter an, jedoch die SATA Anschlüsse an den Anschluss Ihres Mainboards
bzw. Ihrer SATA-Karte. Achten Sie dabei genau auf die Einhaltung der Reihen-
folge der HDD´s. Strom und SATA Kabel einer Festplatte müssen beide jeweils
auf Position 1 bzw. 2, 3 und 4 des Umschalters und des Mainboards angeschlos-
sen sein ( siehe Abbildungen Seite 4 & 5 ).
Page 4
SATA3 HDD Umschalter
