FR

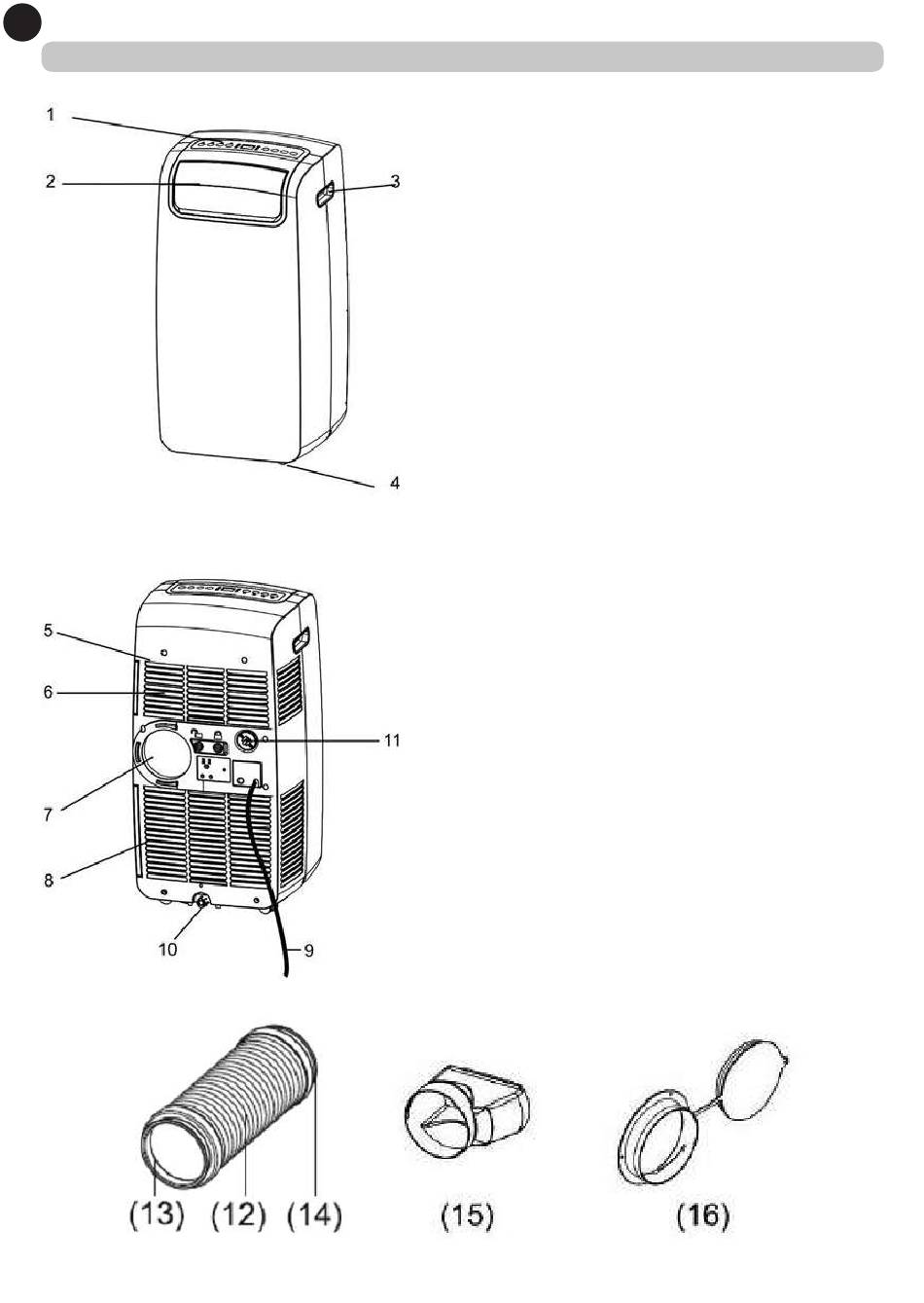

INSTRUCTIONS D'INSTALLATION

1. Panneau de commande
2. Volet de sortie d'air intérieur
3. Poignée
4. Roulette
5. Filtre à air
6. Entrée d'air (évaporateur)
7. Sortie d'air pour évacuation extérieure
(en mode climatiseur)
8. Entrée d'air (condenseur)
9. Câble d'alimentation
10. Orifice d'écoulement d'eau de vidange
11. Orifice d'écoulement d'eau (en mode de
déshumidification uniquement)
Remarque : Assurez-vous que le tuyau d'écoulement
d'eau est bien installé avant l'utilisation.
12. Tuyau d'évacuation
13 et 14. Connecteurs d'évacuation
15. Buse d'évacuation
16. Bride murale et bouchon
