raumplus SYSTEM 26 Einbau & Bedienungsanleitung Seite 16

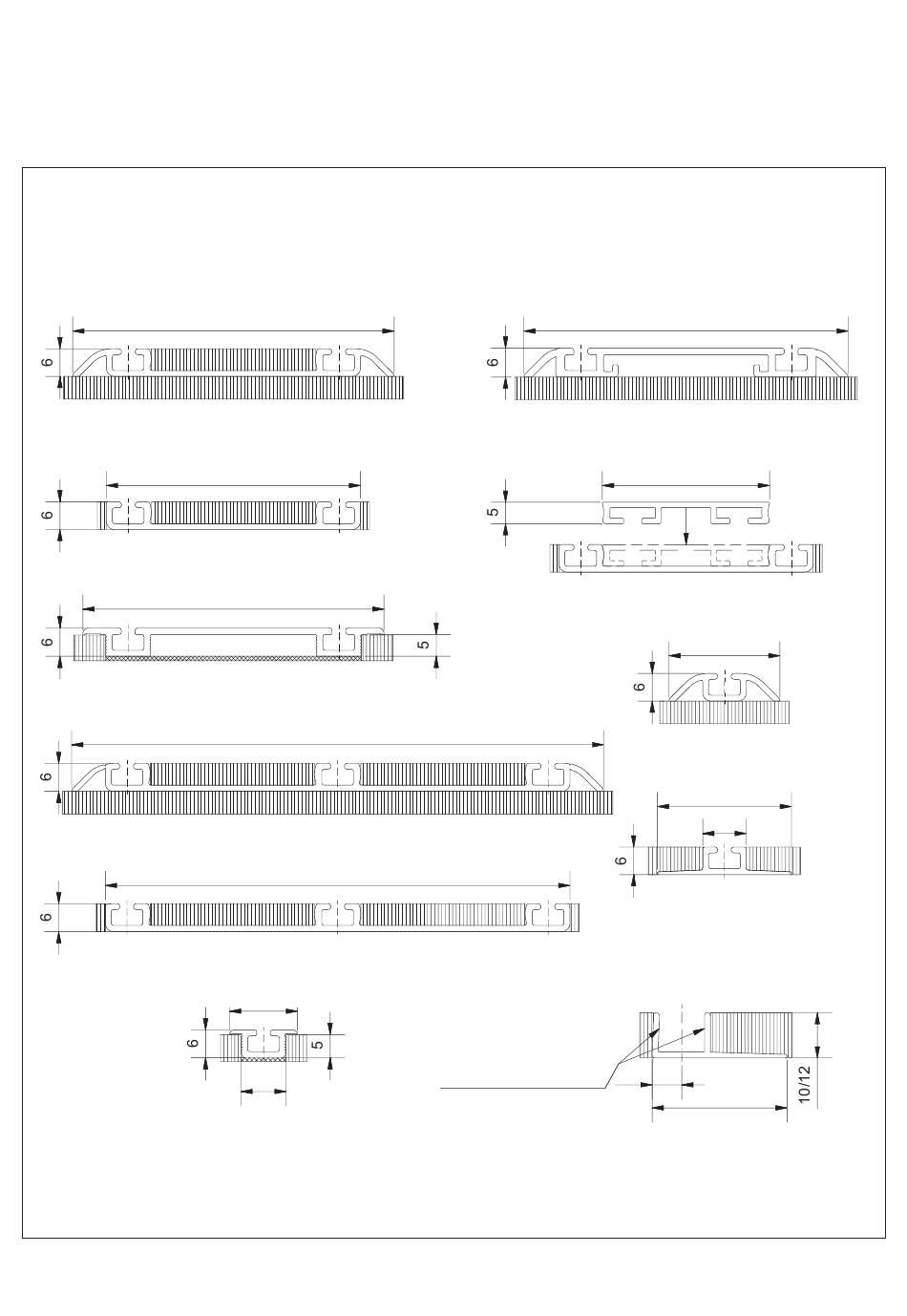

ÜBERSICHT BODENSCHIENEN
A) Bodenschiene 2-läufig, aufgesetzt S 42
Art.-Nr.: 14.06.0xx
C) Bodenschiene 2-läufig, eingelassen S 42
Art.-Nr.: 14.66.0xx
E) Bodenschiene 2-läufig, eingelassen, geschlossen S 42
Art.-Nr.: 14.09.0xx
Maßdifferenz bauseits ausgleichen.
J) Bodenschiene 1-läufig, eingel., o. Flansch 15 /20 /25mm
15 /20/25
16
71
56
67
G) Bodenschiene 3-läufig S 42
Art.-Nr.: 14.33.0xx
118
I) Bodenschiene 3-läufig, eingelassen S 42
Art.-Nr.: 14.34.0xx
103
Art.-Nr.: 14.76.0xx (15 mm)
15 /20/25
14.48.0xx (20 mm)
14.49.0xx (25 mm)
10
Maßdifferenz
bauseits ausgleichen.
B) Bodenschiene 2-läufig, aufgesetzt, geschlossen S 42
D) Bodenschienenabdeckung S 42
L) Fliesenschiene 10 /12mm
Art.-Nr.: 14.77.010 (10mm)
14.73.010 (12mm)
evtl. Toleranz bei Montage
mit Kreppband ausgleichen
SYSTEM 42
Art.-Nr.: 14.08.0xx
72
Art.-Nr.: 14.16.0xx
37
F) Bodenschiene 1-läufig, aufgesetzt
Art.-Nr.: 14.56.0xx
25
H) Bodenschiene 1-läufig,
eingel., mit Flansch
Art.-Nr.: 14.46.0xx
30
9,6
6,5
30
