raumplus SYSTEM 26 Einbau & Bedienungsanleitung Seite 12

ECKLÖSUNG

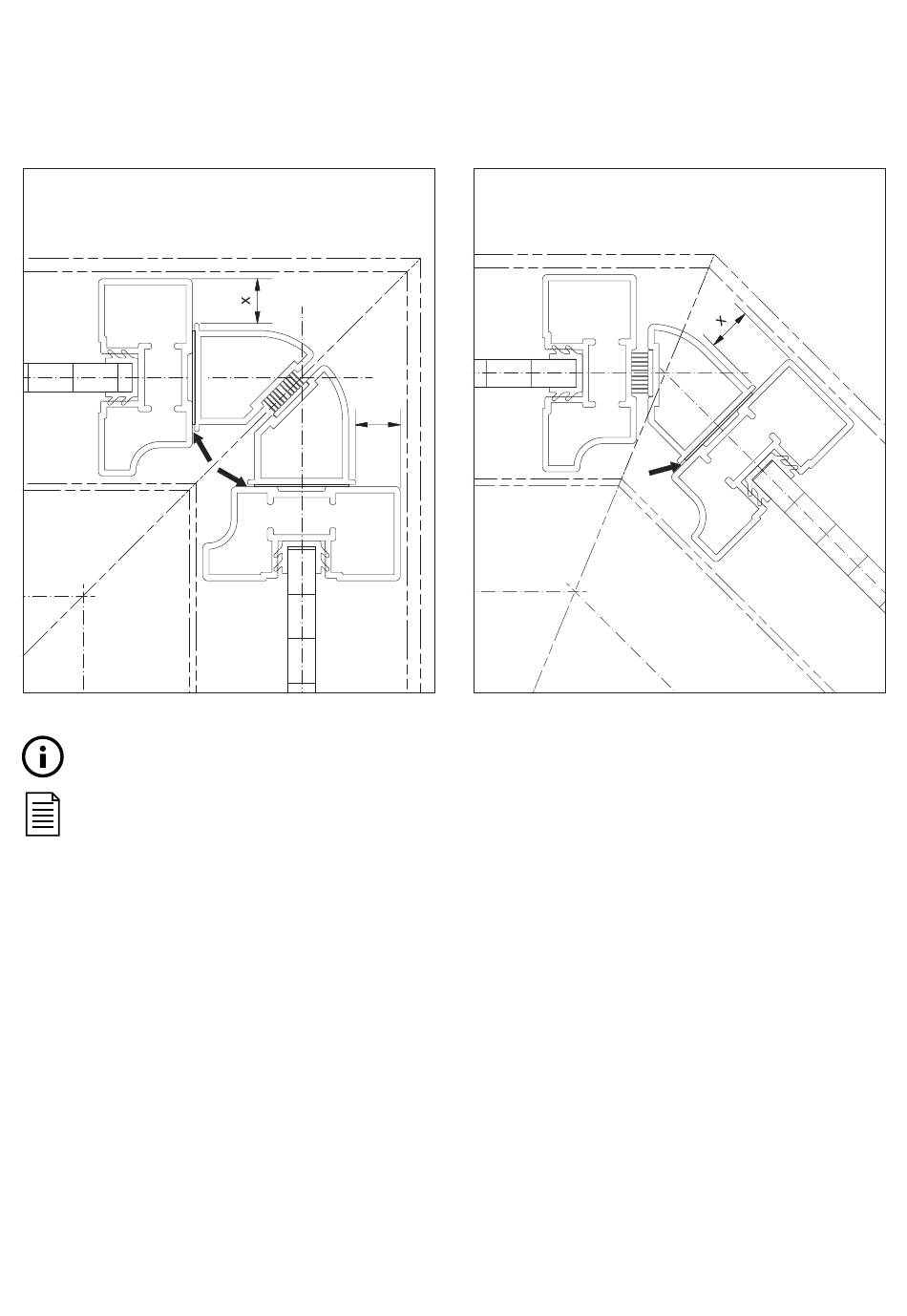

2_ 90°-Ecklösung (Abb.: S 1500 asym)
Die Eckprofile sind mit doppelseitigem Klebeband auf die Senkrechtprofile zu kleben ( Abb.: 2_ und 3_).
Bei der 135°-Ecklösung wird nur ein Eckprofil benötigt.
Bei Eckanlagen ist die Verwendung von Bodenstoppern, bei 2- / 3-läufigen Eckanlagen zusätzlich die Verwendung
von Deckenschienenstoppern vorgesehen (gesonderte Montageanleitung).
Wichtig:
Die Ecklösungen sind anwendbar für folgende Serien.
( Das Maß „x" gibt den Abstand des Eckprofils zur nächsten Aussenkante des Senkrechtprofils an ):
90° -Ecklösung:
S 720 (x = 1 mm)
S 800 (x = 6 mm)
S 1001 (x = 1 mm)
S 1500 asym. (x = 9 mm)
S 1500 sym. (x = 4 mm)
S 3000 asym. (x = 9 mm)
S 3000 sym. (x = 9 mm)
S 1200 (x = 9 mm)
S 8000 (x = 9 mm)
12
x
3_ 135°-Ecklösung (Abb.: S 1500 asym)
135° -Ecklösung:
S 1001
S 1500 asym. (x = 9 mm)
S 1500 sym. (x = 9 mm)
S 3000 asym. (x = 9 mm)
S 3000 sym. (x = 9 mm)
S 1200
S 8000
(x = 1 mm)
(x = 9 mm)
(x = 9 mm)
