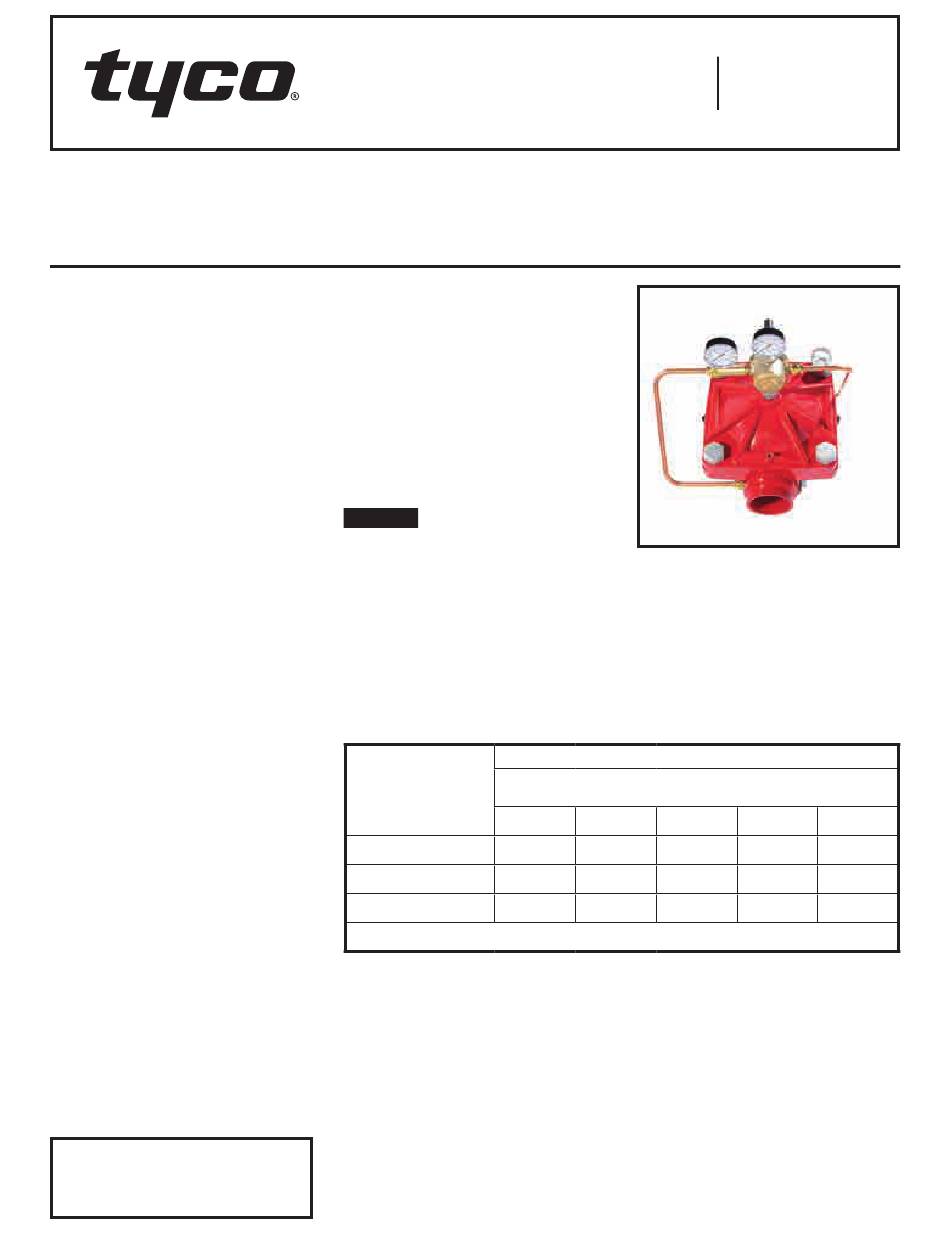

Druckreduzierventil Modell PRV-1A,
Steuerventil betrieben
Allgemeine
Beschreibung
Druckreduzierventile des Modells TYCO
PRV-1 sind werksmontierte und vollstän-
A
dig verrohrte Ventileinheiten in den Nenn-
weiten DN50 bis DN200 (2 Zoll bis 8 Zoll)
und dienen der Druckregelung. Sie kommen
an wasserführenden Rohrleitungen zum
Einsatz, um einen höheren Eingangsdruck
auf einen niedrigeren Förderdruck unter sta-
tischen und/oder verbleibenden Fließbedin-
gungen zu reduzieren.
Das Ventil PRV-1 ist auf die automatische
A
Aufrechterhaltung eines Ausgangs-Einstell-
drucks (unter statischen und Fließbedingun-
gen) innerhalb eines engen Druckbereichs
ausgelegt, und zwar ungeachtet schwan-
kender Drücke in der unter höherem Druck
stehenden Zulaufleitung oder schwankender
Durchflussraten.
Das Ventil PRV-1 wird mit einem werksei-
A
tigen Ausgangs-Einstelldruck von ca. 8,6
bar (125 psi) geliefert. Es kann jedoch vor
Ort auf einen nominellen Ausgangs-Einstell-
druck von 6,2 bis 12,1 bar (90 bis 175 psi)
nachjustiert werden.
Typische Art der Nutzung
• In Hauptleitungen zur Versorgung von
Nass-, Trocken-, Sprühwasser- oder vor-
gesteuerten Anlagen, wie in Abbildung 1
zu sehen, und/oder für Steigleitungen zur
Versorgung von Wandhydranten.
• Als Teil einer über mehrere Zonen aufge-
teilten Anlage zur Versorgung von Sprink-
leranlagen und/oder Wandhydranten, wie
in Abbildung 2 zu sehen.
WICHTIG
Warnungen hinsichtlich Rechts- und
Gesundheitsvorschriften finden Sie
im technischen Datenblatt TFP2300.
Seite 1 von 14
Produktmerkmale
• Bei der Installation keine Entlüftung der
Membrankammer erforderlich
• Präzise Druckregelung
• Epoxidbeschichtung innen und außen
• Membran als einziges bewegliches
Bauteil
• Inline-Montage
• Eine einzige Steuerventil-Unterbau-
gruppe sorgt für den gewünschten Aus-
gangs-Einstelldruck zwischen 6,2 und
12,1 bar (90 und 175 psi
HINWEIS
Die hier beschriebenen Druckreduzierventile
des Modells PRV-1 müssen gemäß diesem
A
Dokument, den geltenden Normen der NATI-
ONAL FIRE PROTECTION ASSOCIATION
(NFPA) sowie den Normen sonstiger zustän-
diger Stellen installiert und gewartet werden.
Die Nichtbeachtung dieser Vorschriften kann
die Leistung und Funktionsfähigkeit dieser
Geräte beeinträchtigen.
Der Betreiber ist für die Wartung und den
ordnungsgemäßen Betriebszustand der
Brandschutzanlagen und -komponenten
Rohranschluss
50 (2)
Nut x Nut
Flansch x Flansch
(ANSI)
Flansch x Flansch (PN) 1
HINWEISE:
1. Nur EMEA und APAC.
APRIL 2020
Kontakte
weltweit
verantwortlich. Bei Fragen wenden Sie sich
bitte an das Installationsunternehmen oder
den Hersteller der Bauteile.
Aufgrund der durchflussregulierenden
Eigenschaften dieses Produkts muss seine
Wirkung auf die Hydraulik einer Brand-
schutzanlage berücksichtigt werden, insbe-
sondere bei der Nachrüstung vorhandener
Anlagen.
Lieferbare Rohranschlüsse
Ventilnennweite DN (Zoll)
80 (3) 100 (4)
✓ ✓ ✓
–
✓ ✓
–
✓ ✓
www.tyco-fire.com
150 (6) 200 (8)
✓ ✓
✓ ✓
✓ ✓
