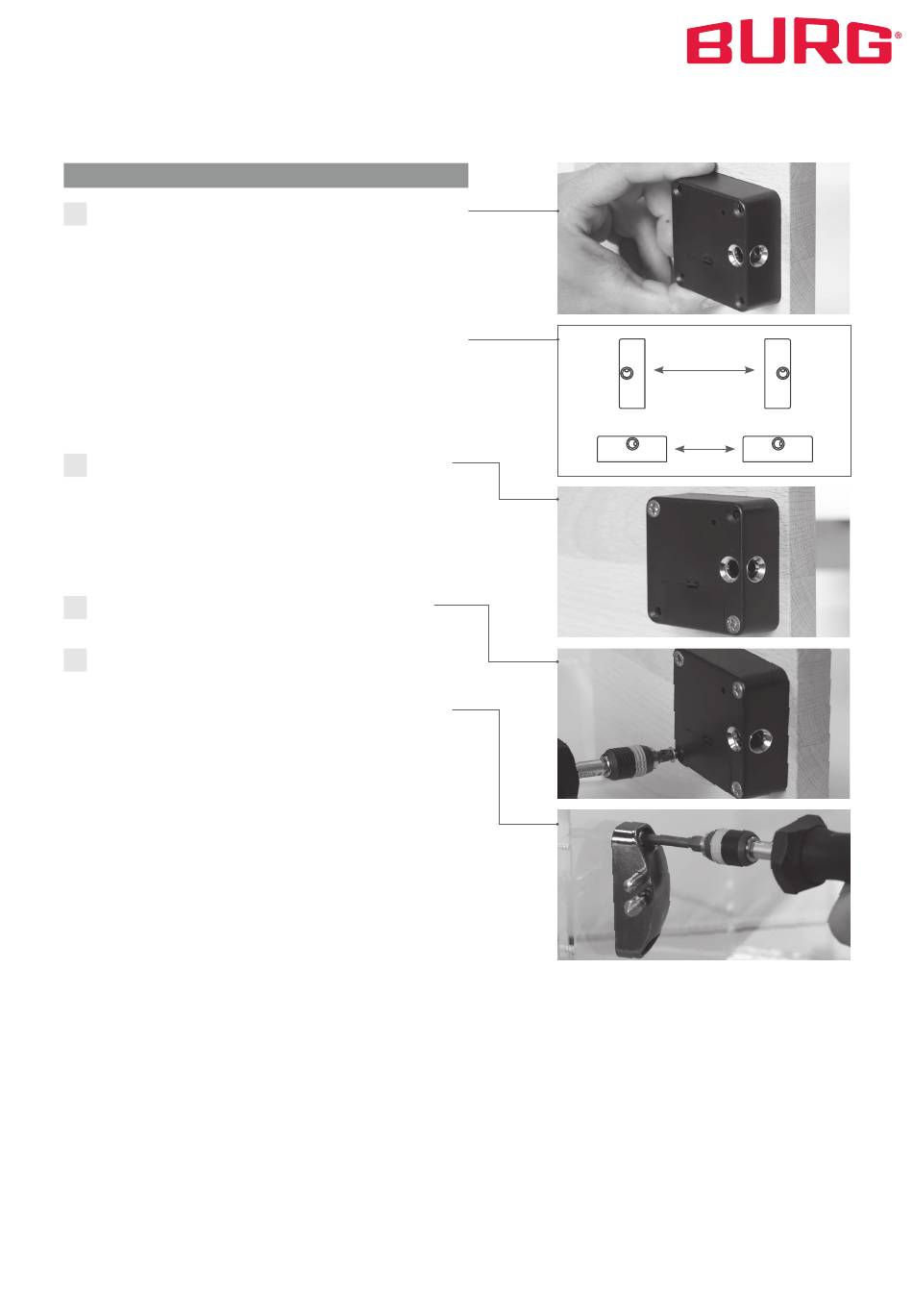

Montage
Bereiten Sie die Montage sorgfältig vor. Bestimmen Sie die
1
korrekte Position von Schloss (Türinnenseite) und Schließteil
(Schrankinnenseite) und markieren Sie diese. Orientieren
Sie sich dabei an den bemaßten Produktzeichnungen (Seite
3 bis 4). Je nach Material und Schraubenart ist das Vorboh-
ren der Montagelöcher für das Schloss und das Schließteil
an Ihrem Möbelstück notwendig.
Hinweis: Sollten mehrere Schlösser nebeneinander mon-
tiert werden, ist es notwendig die Mindestabstände von
mindestens 5 cm horizontal bzw. 15 cm vertikal einzu-
halten. Um Schäden am Schloss zu vermeiden achten Sie
darauf, dass sich im Umkreis von 20 cm keine metallischen
Gegenstände befinden!
Positionieren Sie das Schloss gemäß Ihrer Markierungen.
2
Bei der Auswahl der Schrauben beachten Sie die erforder-
liche Schraubenlänge. Diese ist abhängig von der Türstärke,
in der das Schloss eingebaut wird. Es empfiehlt sich die
ersten beiden Schrauben diagonal anzusetzen und an-
schließend festzuziehen. Die Schrauben dürfen mit max.
1,5 N angezogen werden.
Ziehen Sie im Anschluss die letzten beiden Schrauben
3
ebenfalls mit max. 1,5 N an.
Positionieren Sie das Schließteil gemäß Ihrer Markierungen.
4
Bei der Auswahl der Schrauben beachten Sie die erforder-
liche Schraubenlänge. Diese ist abhängig von der Türstärke,
in der das Schloss eingebaut wird. Die Schrauben dürfen
mit max. 1,5 N angezogen werden.
BURG bietet zwei Schließteile an:
Zamak-Schließteil
Dieses Schließteil eignet sich für die Montage in Schränken
mit Türen, bei dem der Schließbolzen im 90 Grad Winkel
zum Schloss stehen muss.
Kunststoff-Schließteil
Dieses Schließteil eignet sich für die Montage in Schub-
laden, bei dem der Schließbolzen im 180 Grad Winkel zum
Schloss stehen muss.
Hinweis: Das Schließteil ist nicht standardmäßig im Liefer-
umfang enthalten und muss separat bestellt werden. Der
Webshop-Artikel enthält die in der Produktbeschreibung
aufgeführten Schließteile.
Master | 09-2020
min. 15 cm
min. 5 cm
Rev. 01 | Deutsch | 5
