Dell Vostro 5401 Servicehandbuch Seite 96

Info über diese Aufgabe

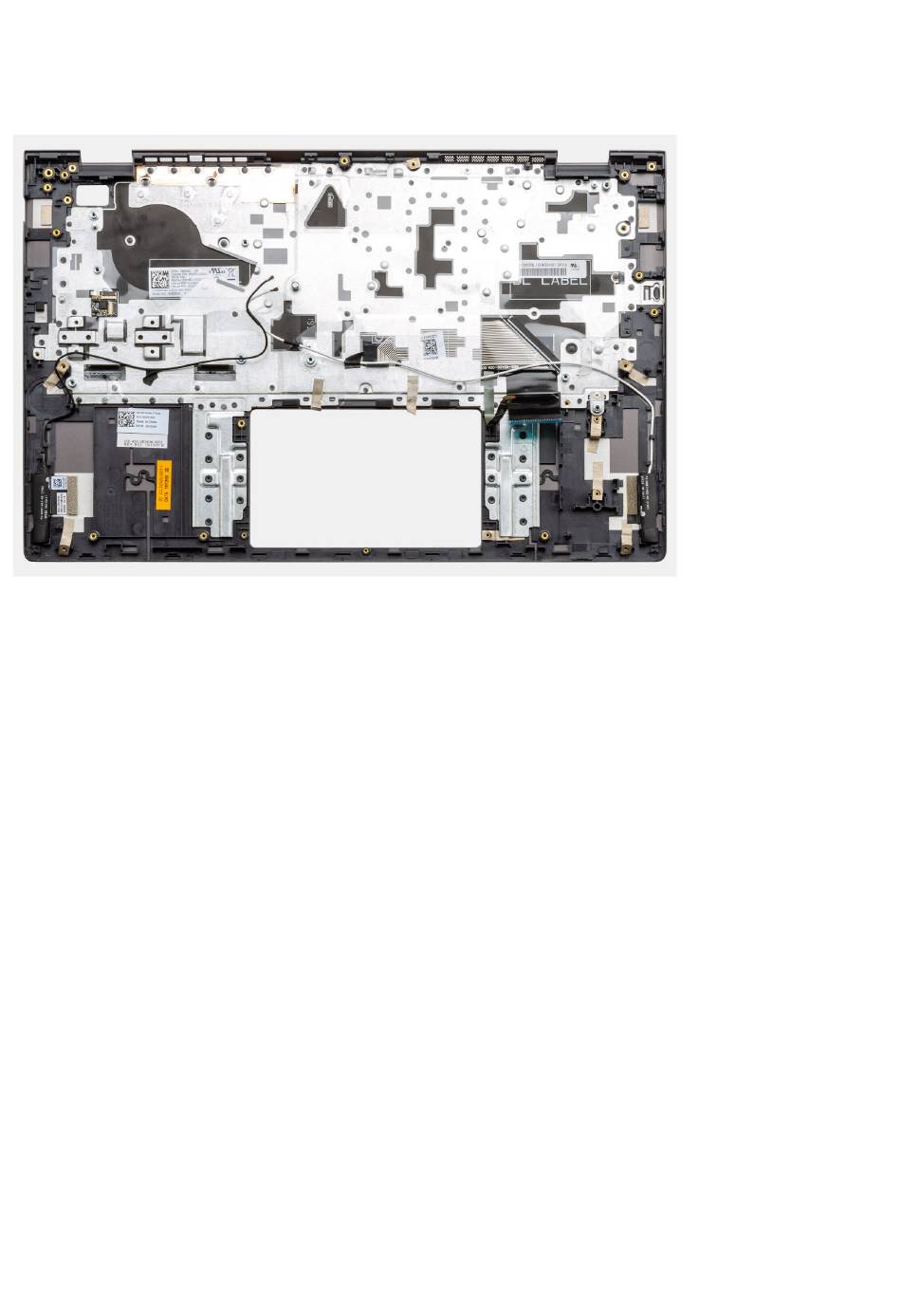

Die Abbildung zeigt die Position der Handballenstützen- und Tastaturbaugruppe und bietet eine visuelle Darstellung des
Installationsverfahrens.
Schritte
Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche.
Nächste Schritte
1. Bauen Sie die Systemplatine
2. Bauen Sie das Touchpad
3. Bauen Sie den DC-In-Anschluss
4. Bauen Sie den Netzschalter mit Fingerabdruck-Lesegerät
5. Bauen Sie die E/A-Platine
6. Installieren Sie die Knopfzellenbatterie.
7. Bauen Sie den Kühlkörper
8. Bauen Sie die Bildschirmbaugruppe
9. Installieren Sie die Lautsprecher
10. Bauen Sie den Systemlüfter
11. Installieren Sie die SSD-1-(M.2-2230-SSD-Karte
12. Installieren Sie die SSD-2
13. Installieren Sie die Speichermodule.
14. Setzen Sie die WLAN-Karte
15. Setzen Sie die Batterie
16. Bringen Sie die Bodenabdeckung
17. Folgen Sie den Anweisungen unter
96 Ausbau und Wiedereinbau
ein.
ein.
ein.
ein.
ein.
ein.
(3-Zellen-Batterie-Konfiguration
ein.
oder M.2-2280-SSD-Karte).
.
ein.
(3 Zellen oder 4 Zellen) basierend auf der Konfiguration ein.
an.
Nach der Arbeit an Komponenten im Inneren des
ein.
oder 4-Zellen-Batterie-Konfiguration).
Computers.
