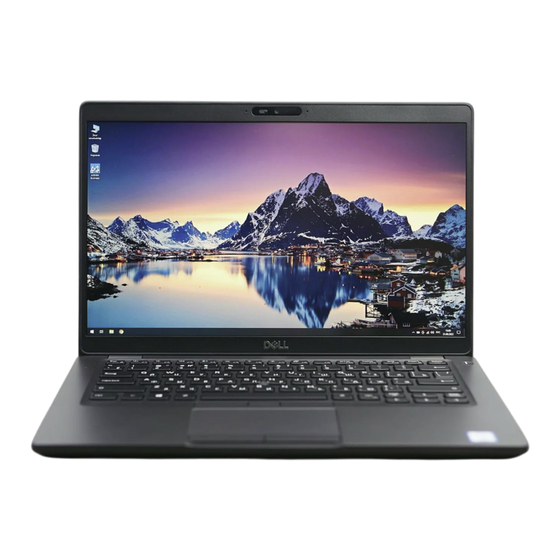

Dell Latitude 5401
Service-Handbuch
Vorschriftenmodell: P98G
Vorschriftentyp: P98G003

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 5401

Inhaltszusammenfassung für Dell Latitude 5401

  • Seite 1 Dell Latitude 5401 Service-Handbuch Vorschriftenmodell: P98G Vorschriftentyp: P98G003...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................6 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit................................8 Transport empfindlicher Komponenten........................9 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 2 Technologie und Komponenten....................
  • Seite 4 Entfernen der Kühlkörperbaugruppe – separat......................37 Installieren der Kühlkörperbaugruppe – separat......................39 Kühlkörperbaugruppe – UMA............................42 Entfernen der Kühlkörperbaugruppe – UMA......................42 Installieren der Kühlkörperbaugruppe – UMA......................43 DC-In-Port....................................46 Entfernen des DC-In-Anschlusses..........................46 Einbauen des DC-In-Anschlusses..........................47 SmartCard-Lesegerät................................. 48 Entfernen der Platine des SmartCard-Lesegeräts....................48 Einbauen der Platine des SmartCard-Lesegeräts.....................
  • Seite 5 Handballenstützen-Baugruppe............................91 Austauschen der Handballenstützenbaugruppe......................91 4 Fehlerbehebung......................... 93 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..93 Ausführen der ePSA-Diagnose............................ 93 Systemdiagnoseanzeigen..............................93 Ein- und Ausschalten des WLAN............................94 5 Wie Sie Hilfe bekommen......................95 Kontaktaufnahme mit Dell..............................95 Inhaltsverzeichnis...

  • Seite 6: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 8: Esd-Service-Kit

    elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. • Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind.

  • Seite 9: Transport Empfindlicher Komponenten

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Technologie Und Komponenten

    Technologie und Komponenten ANMERKUNG: Die Anleitungen in diesem Abschnitt beziehen sich auf Computer, die mit Windows 10 geliefert werden. Windows 10 ist werkseitig auf diesem Computer installiert. Themen: • DDR4 • USB-Funktionen • USB Typ-C • HDMI 1.4 • USB-Funktionen •...

  • Seite 11: Usb-Funktionen

    Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern auf dem System wird der neue ON-FLASH-FLASH- oder ON-FLASH-ON-Fehlercode angezeigt. Wenn der gesamte Speicher ausfällt, lässt sich das LCD-Display nicht einschalten.
  • Seite 12 • Neue Funktionen zur Energieverwaltung • Vollduplex-Datenübertragungen und Unterstützung für neue Übertragungsarten • USB 2.0-Rückwärtskompatibilität • Neue Anschlüsse und Kabel In den folgenden Abschnitten werden einige der am häufigsten gestellten Fragen zu USB 3.0/USB 3.1 Gen 1 behandelt. Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s.

  • Seite 13: Usb Typ-C

    • Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 /USB-3.1 Gen 1 gibt neue physische Verbindungen an.

  • Seite 14: Hdmi 1.4

    Abbildung 4. Thunderbolt 1 und Thunderbolt 3 1. Thunderbolt 1 und Thunderbolt 2 (miniDP-Stecker) 2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte.

  • Seite 15: Usb-Funktionen

    Funktionen von HDMI 1.4 • HDMI-Ethernet-Kanal - Fügt Hochgeschwindigkeits-Netzwerkbetrieb zu einer HDMI-Verbindung hinzu, damit Benutzer ihre IP- fähigen Geräte ohne separates Ethernet-Kabel in vollem Umfang nutzen können • Audiorückkanal - Ermöglicht einem HDMI-verbundenen Fernseher mit eingebautem Tuner, Audiodaten „vorgeschaltet“ an ein Surround-Audiosystem zu senden, wodurch ein separates Audiokabel überflüssig ist •...
  • Seite 16 Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 17: Netzschalter-Led-Verhalten

    Treiber für die USB 3.0 /USB 3.1 Gen 1 Controller. Netzschalter-LED-Verhalten Auf bestimmten Dell Latitude-Systemen dient die Netzschalter-LED dazu, den Systemstatus anzuzeigen, weshalb der Netzschalter aufleuchtet, wenn er gedrückt wird. Bei Systemen mit optionalem Netzschalter mit Fingerabdruckleser befindet sich keine LED unter dem Netzschalter, weshalb die verfügbaren LEDs im System verwendet werden, um den Systemstatus anzuzeigen.
  • Seite 18 Netzschalter mit Fingerabdruckleser haben keine LED, weshalb die verfügbaren LEDs im System genutzt werden, um den Systemstatus anzuzeigen. • Netzadapter-LED: • Die LED am Netzadapteranschluss leuchtet weiß, wenn über eine Steckdose Strom geliefert wird. • Batterieanzeige-LED: • Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: 1.

  • Seite 19: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Ausbau und Wiedereinbau...

  • Seite 20: Einbauen Der Bodenabdeckung

    Schritte 1. Lösen Sie die fünf unverlierbaren (M2,5x6)-Schrauben und die drei (M2,5x8)-Schrauben, mit denen die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie die Bodenabdeckung ab, indem Sie am rechten Scharnier beginnen und sich entlang der Seiten vorarbeiten. 3. Heben Sie die Bodenabdeckung vom Computer. Einbauen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 21 Ausbau und Wiedereinbau...

  • Seite 22: Akku

    Schritte 1. Setzen Sie die Bodenabdeckung auf die Handballenstützen- und Tastaturbaugruppe und lassen Sie sie einrasten. 2. Bringen Sie die fünf unverlierbaren (M2,5x6)-Schrauben und die drei unverlierbaren (M2,5x8)-Schrauben an, um die Bodenabdeckung am Computer zu befestigen. Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers).

  • Seite 23: Entfernen Des Akkus

    Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe https://www.dell.com/support. •...

  • Seite 24: Einsetzen Des Akkus

    Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine. 2. Entfernen Sie die einzelne unverlierbare Schraube (M2x6), mit der die Batterie an der Handballenstütze befestigt ist. 3. Heben Sie die Batterie aus dem Computer heraus. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 25: Wlan-Karte

    WLAN-Karte Entfernen der WLAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position der WLAN-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 26: Einbauen Der Wlan-Karte

    Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der WLAN-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Machen Sie die WLAN-Karte im Computer ausfindig. 2.

  • Seite 27: Wwan-Karte

    WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 28: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Machen Sie den WWAN-Kartensteckplatz im Computer ausfindig. 2.

  • Seite 29: Speichermodule

    Speichermodule Entfernen des Speichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position des Speichermoduls und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 30: Ssd-Festplatte

    Schritte 1. Richten Sie die Kerbe am Speichermodul auf die Lasche des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

  • Seite 31: Installieren Der M.2.-2280-Sata-Ssd

    Schritte 1. Machen Sie die SSD im Computer ausfindig. 2. Entfernen Sie das thermische Band vom SSD-Modul. 3. Entfernen Sie die Schraube (M2x3), mit der das SSD-Modul am Computer befestigt ist. 4. Schieben Sie das SSD-Modul aus dem Computer heraus. Installieren der M.2.-2280-SATA-SSD Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 32: Knopfzellenbatterie

    Schritte 1. Machen Sie den SSD-Steckplatz des Computers ausfindig. 2. Schieben Sie die SSD in den Steckplatz. 3. Befestigen Sie das thermische SSD-Band am SSD-Modul. 4. Bringen Sie die einzelne Schraube (M2x3) zur Befestigung des SSD-Moduls am Computer wieder an. Nächste Schritte 1.

  • Seite 33: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Machen Sie die Knopfzellenbatterie im Computer ausfindig. 2. Ziehen Sie das Kabel der Knopfzellenbatterie vom Anschluss an der Systemplatine ab. 3. Heben Sie die Knopfzellenbatterie aus dem Computer. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 34: Innerer Rahmen

    Schritte 1. Machen Sie den Steckplatz für die Knopfzellenbatterie auf dem Computer ausfindig. 2. Bringen Sie die Knopfzellenbatterie am Steckplatz an. 3. Verbinden Sie das Knopfzellenkabel mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Bauen Sie den Akku ein. 2.

  • Seite 35: Installieren Des Inneren Rahmens

    Schritte 1. Lösen Sie das WWAN- und das WLAN-Antennenkabel aus den Führungsklemmen. 2. Lösen Sie die Knopfzellenbatterie vom inneren Rahmen. 3. Entfernen Sie die sechs (M2x5)-Schrauben und die sechs (M2x3)-Schrauben, mit denen der innere Rahmen am Computer befestigt ist. 4. Heben Sie den inneren Rahmen aus dem Computer. Installieren des inneren Rahmens Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 36 Schritte 1. Platzieren Sie den inneren Rahmen korrekt ausgerichtet im Steckplatz des Computer. 2. Bringen Sie die sechs (M2x5)-Schrauben und die sechs (M2x3)-Schrauben zur Befestigung des inneren Rahmens am Computer wieder an. Ausbau und Wiedereinbau...

  • Seite 37: Kühlkörperbaugruppe - Separat

    3. Führen Sie das WWAN- und das WLAN-Antennenkabel durch die Halteklammern im Rahmen. 4. Bringen Sie die Knopfzellenbatterie am inneren Rahmen an. Nächste Schritte 1. Setzen Sie die WLAN-Karte ein. 2. Setzen Sie die WWAN-Karte ein. 3. Installieren Sie die 2280-SATA-SSD. 4.
  • Seite 38 Ausbau und Wiedereinbau...

  • Seite 39: Installieren Der Kühlkörperbaugruppe - Separat

    Schritte 1. Machen Sie den Kühlkörper im Computer ausfindig. 2. Ziehen Sie das Lüfterkabel vom Anschluss auf der Systemplatine ab. 3. Entfernen Sie die beiden Schrauben (M2x3), mit denen der Lüfterteil der Kühlkörperbaugruppe an der Systemplatine befestigt ist. 4. Entfernen Sie die sechs Schrauben (M2x3), mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist. ANMERKUNG: Lösen Sie die Schrauben in der auf dem Kühlkörper angegebenen Reihenfolge der Beschriftungen [1, 2, 3, 4, 5, 6].
  • Seite 40 Ausbau und Wiedereinbau...
  • Seite 41 Schritte 1. Richten Sie die Schraubenbohrung des Kühlkörpers und die des Kühlkörperlüfters direkt übereinander aus. 2. Bringen Sie die einzelne Schraube (M2x3) zur Befestigung des Kühlkörperlüfters am Kühlkörper wieder an. 3. Machen Sie den Steckplatz für die Kühlkörperbaugruppe im Computer ausfindig. 4.

  • Seite 42: Kühlkörperbaugruppe - Uma

    Kühlkörperbaugruppe – UMA Entfernen der Kühlkörperbaugruppe – UMA Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 43: Installieren Der Kühlkörperbaugruppe - Uma

    Schritte 1. Machen Sie die Kühlkörperbaugruppe im Computer ausfindig. 2. Entfernen Sie die sechs Schrauben (M2x3), mit denen die Kühlkörperbaugruppe am Computer befestigt ist. ANMERKUNG: Entfernen Sie die Schrauben entsprechend der Erläuterung am Kühlkörper-Modul. 3. Trennen Sie das Kühlkörper-Lüfterkabel von der Systemplatine. 4.
  • Seite 44 Ausbau und Wiedereinbau...
  • Seite 45 Schritte 1. Richten Sie die Schraubenbohrung des Kühlkörpers und die des Kühlkörperlüfters direkt übereinander aus. 2. Bringen Sie die einzelne Schraube (M2x3) zur Befestigung des Kühlkörperlüfters am Kühlkörper wieder an. 3. Machen Sie den Steckplatz für die Kühlkörperbaugruppe im Computer ausfindig. 4.

  • Seite 46: Dc-In-Port

    DC-In-Port Entfernen des DC-In-Anschlusses Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie den separaten Kühlkörper.

  • Seite 47: Einbauen Des Dc-In-Anschlusses

    Einbauen des DC-In-Anschlusses Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des DC-In-Anschlusses und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Machen Sie den DC-In-Steckplatz im Computer ausfindig. 2.

  • Seite 48: Smartcard-Lesegerät

    SmartCard-Lesegerät Entfernen der Platine des SmartCard-Lesegeräts Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4.

  • Seite 49: Einbauen Der Platine Des Smartcard-Lesegeräts

    Schritte 1. Machen Sie die Platine des SmartCard-Lesegeräts im Computer ausfindig. 2. Öffnen Sie den Riegel und trennen Sie das Kabel der Touchpadtastenplatine von der Systemplatine. 3. Öffnen Sie den Riegel und trennen Sie das Kabel des SmartCard-Lesegeräts von der Systemplatine. 4.

  • Seite 50: Touchpad-Tasten

    Schritte 1. Machen Sie den Steckplatz für die Platine des SmartCard-Lesegeräts im Computer ausfindig. 2. Platzieren Sie die Platine des SmartCard-Lesegeräts korrekt ausgerichtet im Steckplatz des Computers. 3. Bringen Sie die drei Schrauben (M2x3) zur Befestigung der Platine des SmartCard-Lesegeräts am Computer wieder an. 4.

  • Seite 51: Installieren Der Touchpadtastenplatine

    Schritte 1. Machen Sie die Touchpadtastenplatine im Computer ausfindig. 2. Öffnen Sie den Riegel und trennen Sie das Kabel der Touchpadtastenplatine vom Anschluss auf der Systemplatine. 3. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Touchpadtastenplatine an der Handballenstütze befestigt ist. 4.

  • Seite 52: Led-Platine

    Schritte 1. Machen Sie den Steckplatz der Touchpadtastenplatine im Computer ausfindig. 2. Platzieren Sie die Touchpadtastenplatine korrekt ausgerichtet im Steckplatz des Computers. 3. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung der Touchpadtastenplatine an der Handballenstütze wieder an. 4. Verbinden Sie das Kabel der Touchpadtastenplatine mit dem Anschluss auf der Systemplatine und schließen Sie den Riegel. Nächste Schritte 1.

  • Seite 53: Einbauen Der Led-Platine

    5. Entfernen Sie die WLAN-Karte. 6. Entfernen Sie die WWAN-Karte. 7. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position der LED-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Machen Sie die LED-Platine in Ihrem Computer ausfindig. 2.
  • Seite 54 Info über diese Aufgabe Die Abbildung zeigt die Position der LED-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Machen Sie den Steckplatz der LED-Platine im Computer ausfindig. 2. Platzieren Sie die LED-Platine korrekt ausgerichtet im Steckplatz des Computers. 3.

  • Seite 55: Lautsprecher

    Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die 2280-SATA-SSD. 5.

  • Seite 56: Einbauen Der Lautsprecher

    Schritte 1. Machen Sie die Lautsprecher in Ihrem Computer ausfindig. 2. Lösen Sie die Lautsprecherkabel aus den Halteklammern auf dem Computer. 3. Heben Sie die Lautsprecher aus dem Computer. Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 57: Systemplatine

    Nächste Schritte 1. Bauen Sie die LED-Platine ein. 2. Installieren Sie den inneren Rahmen. 3. Setzen Sie die WLAN-Karte ein. 4. Setzen Sie die WWAN-Karte ein. 5. Installieren Sie die 2280-SATA-SSD. 6. Bauen Sie den Akku ein. 7. Bringen Sie die Abdeckung an der Unterseite 8.
  • Seite 58 Ausbau und Wiedereinbau...

  • Seite 59: Einbauen Der Systemplatine

    Schritte 1. Machen Sie die Systemplatine in Ihrem Computer ausfindig. 2. Entfernen Sie die einzelne Schraube (M2x3), mit der die Metallhalterung des Fingerabdrucklesers befestigt ist. 3. Entfernen Sie die Metallhalterung des Fingerabdrucklesers vom Computer und drehen Sie den Sensor des Fingerabdrucklesers um. 4.
  • Seite 60 Ausbau und Wiedereinbau...
  • Seite 61 Schritte 1. Machen Sie den Systemplatinensteckplatz in Ihrem Computer ausfindig. 2. Schieben Sie die Ports der Systemplatine in die Steckplätze auf der Handballenstütze und richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen auf der Handballenstütze aus. 3. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der Systemplatine an der Handballenstütze wieder an. 4.

  • Seite 62: Tastatur

    Nächste Schritte 1. Installieren Sie den DC-In-Anschluss. 2. Installieren Sie den separaten Kühlkörper oder den UMA-Kühlkörper. 3. Bauen Sie die LED-Platine ein. 4. Installieren Sie den inneren Rahmen. 5. Installieren Sie den Arbeitsspeicher. 6. Setzen Sie die WLAN-Karte ein. 7. Setzen Sie die WWAN-Karte ein.
  • Seite 63 Schritte 1. Machen Sie die Tastatur im Computer ausfindig. 2. Öffnen Sie den Riegel und trennen Sie die folgenden Kabel: a) Tastaturkabel Ausbau und Wiedereinbau...

  • Seite 64: Einbauen Der Tastatur

    b) Kabel für die Tastaturbeleuchtung c) Touchpad-Kabel d) Kabel der Touchpadtastenplatine 3. Entfernen Sie die achtzehn Schrauben (M2x2,5), mit denen die Tastaturbaugruppe an der Handballenstütze befestigt ist. 4. Heben Sie die Tastaturbaugruppe vorsichtig von der Handballenstütze. 5. Drehen Sie die Tastaturbaugruppe um. 6.
  • Seite 65 Schritte 1. Bringen Sie die sechs Schrauben (M2x2) zur Befestigung der Tastatur an der Tastaturhalterung wieder an. 2. Drehen Sie die Tastaturbaugruppe um richten Sie sie auf den Steckplatz im Computer aus. 3. Drücken Sie das Gitter an den Einrastpunkten nach unten, um die Tastaturbaugruppe an der Handballenstütze zu befestigen. ANMERKUNG: Die Tastatur verfügt über mehrere Einrastpunkte auf der Gitterseite, die fest nach unten gedrückt werden müssen, nachdem die Tastatur wieder eingesetzt wurde.

  • Seite 66: Netzschalter

    Netzschalter Entfernen des Netzschalters mit Fingerabdruckleser Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4.

  • Seite 67: Einbauen Des Netzschalters Mit Fingerabdruckleser

    Einbauen des Netzschalters mit Fingerabdruckleser Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des Netzschalters mit Fingerabdruckleser und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 68: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die WLAN-Karte. 5.
  • Seite 69 Ausbau und Wiedereinbau...

  • Seite 70: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Entfernen Sie die beiden Schrauben (M2x3), mit denen die eDP-Metallhalterung am Computer befestigt ist. 2. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist. 3. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine. 4.
  • Seite 71 Ausbau und Wiedereinbau...
  • Seite 72 Ausbau und Wiedereinbau...
  • Seite 73 Ausbau und Wiedereinbau...
  • Seite 74 Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. 2. Platzieren Sie die Handballenstütze korrekt ausgerichtet auf der Bildschirmbaugruppe. 3. Schließen Sie mithilfe der Führungsstifte die Bildschirmscharniere. 4. Verbinden Sie das Bildschirmkabel mit der Systemplatine und bringen Sie das Klebeband zur Befestigung des Bildschirmkabels an. 5.

  • Seite 75: Bildschirmblende

    Bildschirmblende Entfernen der Bildschirmblende Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die WLAN-Karte. 5.

  • Seite 76: Einbauen Der Bildschirmblende

    3. Entfernen Sie die Bildschirmblende von der hinteren Bildschirmabdeckung. Einbauen der Bildschirmblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Bildschirmblende und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Richten Sie die Bildschirmblende an der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus und lassen Sie sie vorsichtig einrasten.

  • Seite 77: Scharnierabdeckungen

    6. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers). Scharnierabdeckungen Entfernen der Scharnierabdeckungen Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers).

  • Seite 78: Einbauen Der Scharnierabdeckungen

    3. Drücken Sie die Scharnierabdeckungen zusammen und lösen Sie sie aus den Rippen an der hinteren Bildschirmabdeckung. Schieben Sie die Scharnierabdeckungen dann nach innen, um sie aus dem Bildschirmscharnier zu entfernen. Einbauen der Scharnierabdeckungen Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 79: Bildschirm

    5. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers). Bildschirm Entfernen des Bildschirms Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers).
  • Seite 80 Schritte 1. Machen Sie den Bildschirm in der Baugruppe der hinteren Bildschirmabdeckung ausfindig. Ausbau und Wiedereinbau...

  • Seite 81: Einbauen Des Bildschirms

    2. Entfernen Sie die zwei Schrauben (M2,5x3), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. 3. Heben und drehen Sie den Bildschirm, um Zugang zum Bildschirmkabel zu erhalten. 4. Lösen Sie das leitfähige Klebeband vom Bildschirmkabelanschluss. ANMERKUNG: Lösen Sie nicht die SR-Bänder vom Bildschirm. Es ist nicht notwendig, die Halterungen vom Bildschirm zu lösen.
  • Seite 82 Ausbau und Wiedereinbau...
  • Seite 83 Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss und schließen Sie den Riegel. 2. Bringen Sie das Klebeband zur Befestigung des Bildschirmkabelanschlusses an. 3. Legen Sie nun den Bildschirm auf die hintere Bildschirmabdeckung. 4. Bringen Sie die zwei Schrauben (M2,5x3) zur Befestigung des Bildschirms an der Bildschirmbaugruppe wieder an. Nächste Schritte 1.

  • Seite 84: Kamera

    Kamera Entfernen der Kamera Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die Bildschirmbaugruppe. 5.

  • Seite 85: Bildschirmscharniere

    Schritte 1. Setzen Sie die Kamera in den Steckplatz an der hinteren Bildschirmabdeckung ein. 2. Verbinden Sie das Kamerakabel mit dem Anschluss und befestigen Sie das Klebeband über dem Kameraanschluss. 3. Befestigen Sie die zwei leitfähigen Klebebänder oberhalb des Kameramoduls. Nächste Schritte 1.

  • Seite 86: Einbauen Des Bildschirmscharniers

    Schritte 1. Entfernen Sie die vier Schrauben (M2,5x3), mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt ist. 2. Entfernen Sie die Bildschirmscharniere von der hinteren Bildschirmabdeckung. Einbauen des Bildschirmscharniers Info über diese Aufgabe Die Abbildung zeigt die Position der Kamera und bietet eine visuelle Darstellung des Installationsverfahrens. Ausbau und Wiedereinbau...

  • Seite 87: Bildschirmkabel (Edp)

    Schritte 1. Setzen Sie das Bildschirmscharnier auf die Bildschirmbaugruppe. 2. Setzen Sie die vier Schrauben (M2,5x3) wieder ein, um das Bildschirmscharnier an der Bildschirmbaugruppe zu befestigen. Nächste Schritte 1. Bauen Sie den Bildschirm ein. 2. Bauen Sie die Bildschirmscharnierabdeckungen ein. 3.

  • Seite 88: Einbauen Des Bildschirmkabels

    2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die Bildschirmbaugruppe. 5. Entfernen Sie die Bildschirmblende. 6. Entfernen Sie die Bildschirmscharnierabdeckungen. 7. Entfernen Sie den Bildschirm. 8. Entfernen Sie die Kamera. Info über diese Aufgabe Die Abbildung zeigt die Position des Bildschirmkabels und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 89 Schritte 1. Befestigen Sie das Bildschirmkabel an der hinteren Bildschirmabdeckung. 2. Befestigen Sie das leitfähige Klebeband und führen Sie das Bildschirmkabel zu der hinteren Bildschirmabdeckung. Nächste Schritte 1. Bauen Sie die Kamera ein. 2. Bauen Sie den Bildschirm ein. 3. Bauen Sie die Bildschirmscharnierabdeckungen ein.

  • Seite 90: Baugruppe Der Hinteren Bildschirmabdeckung

    Baugruppe der hinteren Bildschirmabdeckung Austauschen der hinteren Bildschirmabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4.

  • Seite 91: Handballenstützen-Baugruppe

    10. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers). Handballenstützen-Baugruppe Austauschen der Handballenstützenbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers).
  • Seite 92 Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Bauen Sie das SmartCard-Lesegerät ein. 3. Bauen Sie die Tastatur ein. 4. Bauen Sie die Systemplatine ein. ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert werden. 5. Installieren Sie den DC-In-Anschluss. 6.

  • Seite 93: Fehlerbehebung

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 94: Ein- Und Ausschalten Des Wlan

    • Der Computer läuft im Akkubetrieb und der Akku verfügt über mehr als 5 % Ladekapazität. • Computer befindet sich im Standby- oder Schlafmodus oder ist ausgeschaltet. Die Stromversorgungs- und Akkuzustandsanzeige blinkt gelb und es ertönen Signaltoncodes, die auf Fehler hinweisen. Zum Beispiel blinkt die Betriebs-/Akkuzustandsanzeige zwei Mal gelb, gefolgt von einer Pause und dann drei Mal weiß, gefolgt von einer Pause.

  • Seite 95: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
