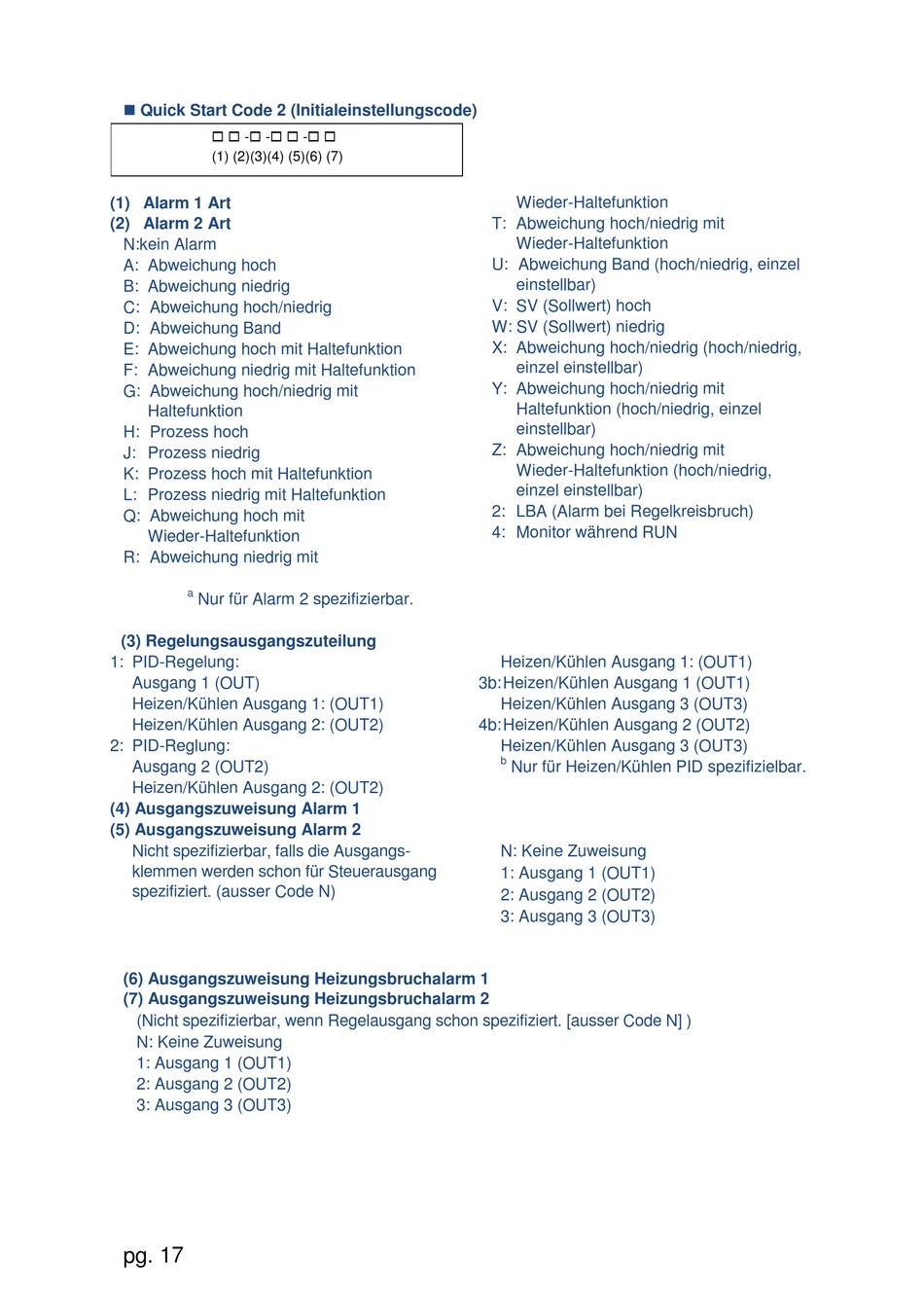

 Quick Start Code 2 (Initialeinstellungscode)
  - -  - 
(1) (2) (3)(4) (5)(6) (7)
(1) Alarm 1 Art
(2) Alarm 2 Art
N:kein Alarm
A: Abweichung hoch
B: Abweichung niedrig
C: Abweichung hoch/niedrig
D: Abweichung Band
E: Abweichung hoch mit Haltefunktion
F: Abweichung niedrig mit Haltefunktion
G: Abweichung hoch/niedrig mit
Haltefunktion
H: Prozess hoch
J: Prozess niedrig
K: Prozess hoch mit Haltefunktion
L: Prozess niedrig mit Haltefunktion
Q: Abweichung hoch mit
Wieder-Haltefunktion
R: Abweichung niedrig mit
a
Nur für Alarm 2 spezifizierbar.
(3) Regelungsausgangszuteilung
1: PID-Regelung:
Ausgang 1 (OUT)
Heizen/Kühlen Ausgang 1: (OUT1)
Heizen/Kühlen Ausgang 2: (OUT2)
2: PID-Reglung:
Ausgang 2 (OUT2)
Heizen/Kühlen Ausgang 2: (OUT2)
(4) Ausgangszuweisung Alarm 1
(5) Ausgangszuweisung Alarm 2
Nicht spezifizierbar, falls die Ausgangs-
klemmen werden schon für Steuerausgang
spezifiziert. (ausser Code N)
(6) Ausgangszuweisung Heizungsbruchalarm 1
(7) Ausgangszuweisung Heizungsbruchalarm 2
(Nicht spezifizierbar, wenn Regelausgang schon spezifiziert. [ausser Code N] )
N: Keine Zuweisung
1: Ausgang 1 (OUT1)
2: Ausgang 2 (OUT2)
3: Ausgang 3 (OUT3)
pg. 17
Wieder-Haltefunktion
T: Abweichung hoch/niedrig mit
Wieder-Haltefunktion
U: Abweichung Band (hoch/niedrig, einzel
einstellbar)
V: SV (Sollwert) hoch
W: SV (Sollwert) niedrig
X: Abweichung hoch/niedrig (hoch/niedrig,
einzel einstellbar)
Y: Abweichung hoch/niedrig mit
Haltefunktion (hoch/niedrig, einzel
einstellbar)
Z: Abweichung hoch/niedrig mit
Wieder-Haltefunktion (hoch/niedrig,
einzel einstellbar)
2: LBA (Alarm bei Regelkreisbruch)
4: Monitor während RUN
Heizen/Kühlen Ausgang 1: (OUT1)
3b: Heizen/Kühlen Ausgang 1 (OUT1)
Heizen/Kühlen Ausgang 3 (OUT3)
4b: Heizen/Kühlen Ausgang 2 (OUT2)
Heizen/Kühlen Ausgang 3 (OUT3)
b
Nur für Heizen/Kühlen PID spezifizielbar.
N: Keine Zuweisung
1: Ausgang 1 (OUT1)
2: Ausgang 2 (OUT2)
3: Ausgang 3 (OUT3)
