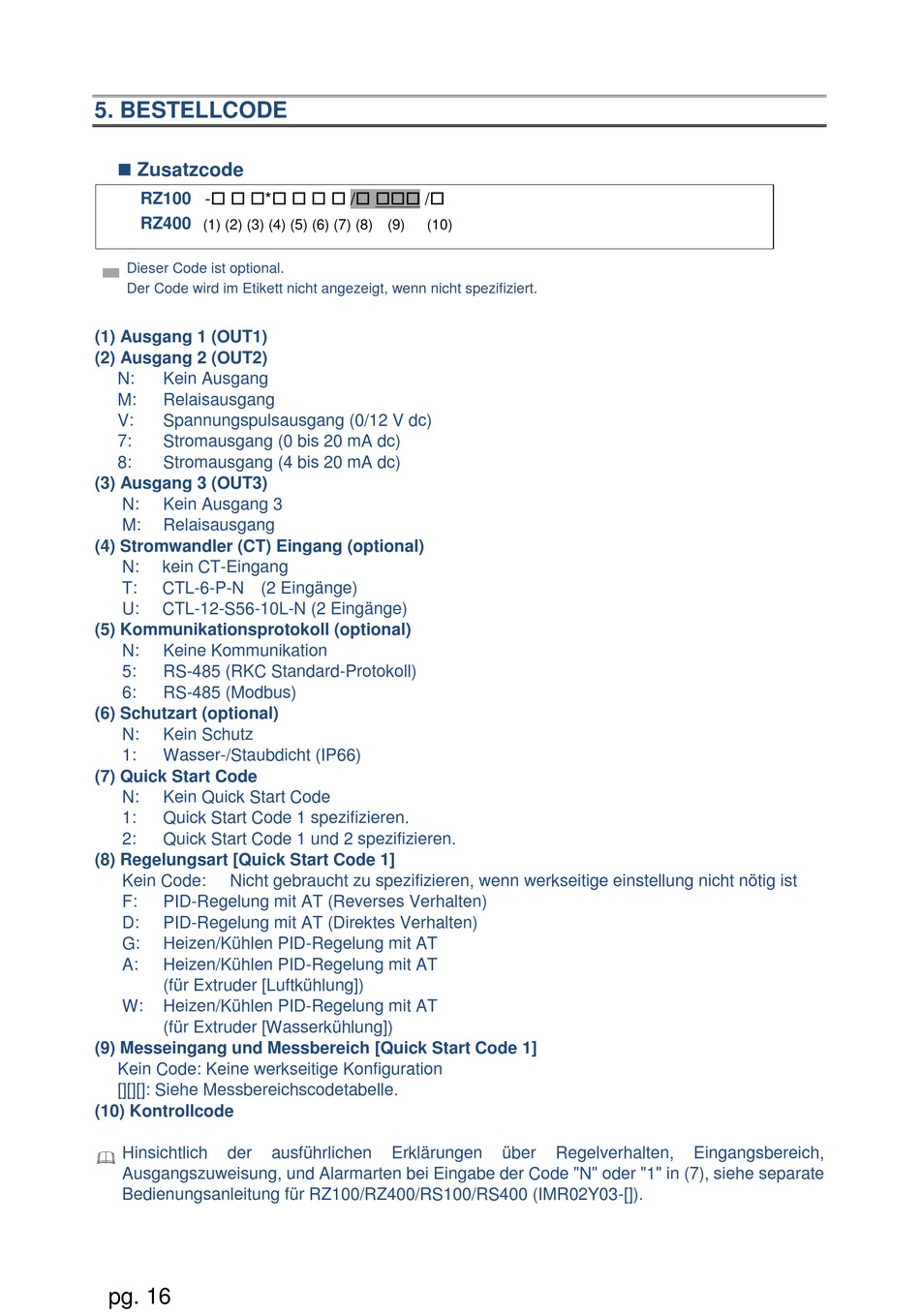

5. BESTELLCODE

 Zusatzcode
-  *    /  /
RZ100
RZ400
(1) (2) (3) (4) (5) (6) (7) (8) (9)
Dieser Code ist optional.
Der Code wird im Etikett nicht angezeigt, wenn nicht spezifiziert.
(1) Ausgang 1 (OUT1)
(2) Ausgang 2 (OUT2)
N: Kein Ausgang
M: Relaisausgang
V: Spannungspulsausgang (0/12 V dc)
7: Stromausgang (0 bis 20 mA dc)
8: Stromausgang (4 bis 20 mA dc)
(3) Ausgang 3 (OUT3)
N: Kein Ausgang 3
M: Relaisausgang
(4) Stromwandler (CT) Eingang (optional)
N: kein CT-Eingang
T: CTL-6-P-N (2 Eingänge)
U: CTL-12-S56-10L-N (2 Eingänge)
(5) Kommunikationsprotokoll (optional)
N: Keine Kommunikation
5: RS-485 (RKC Standard-Protokoll)
6: RS-485 (Modbus)
(6) Schutzart (optional)
N: Kein Schutz
1: Wasser-/Staubdicht (IP66)
(7) Quick Start Code
N: Kein Quick Start Code
1: Quick Start Code 1 spezifizieren.
2: Quick Start Code 1 und 2 spezifizieren.
(8) Regelungsart [Quick Start Code 1]
Kein Code: Nicht gebraucht zu spezifizieren, wenn werkseitige einstellung nicht nötig ist
F: PID-Regelung mit AT (Reverses Verhalten)
D: PID-Regelung mit AT (Direktes Verhalten)
G: Heizen/Kühlen PID-Regelung mit AT
A: Heizen/Kühlen PID-Regelung mit AT
(für Extruder [Luftkühlung])
W: Heizen/Kühlen PID-Regelung mit AT
(für Extruder [Wasserkühlung])
(9) Messeingang und Messbereich [Quick Start Code 1]
Kein Code: Keine werkseitige Konfiguration
[][][]: Siehe Messbereichscodetabelle.
(10) Kontrollcode
Hinsichtlich der
Ausgangszuweisung, und Alarmarten bei Eingabe der Code "N" oder "1" in (7), siehe separate
Bedienungsanleitung für RZ100/RZ400/RS100/RS400 (IMR02Y03-[]).
pg. 16
(10)
ausführlichen Erklärungen über Regelverhalten, Eingangsbereich,
