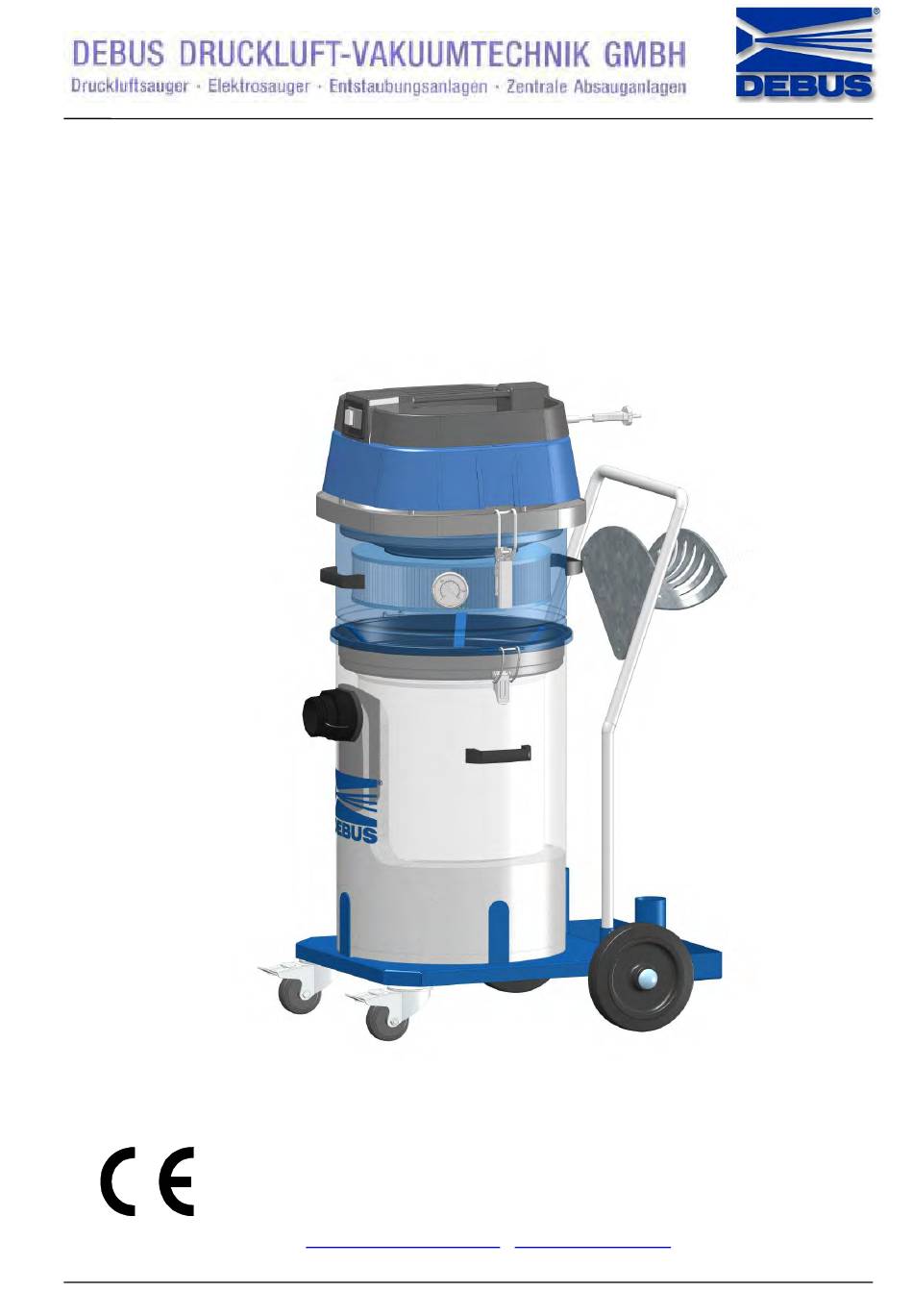

- Seite 1 Original-Betriebsanleitung Elektrosauger Typ: DES-EPS-207-H-FVB DEBUS Druckluft-Vakuumtechnik GmbH Bessemerstraße 18 Industriegebiet Röbbeck D-42551 Velbert Telefon+49(0)2051/9204-0 · Telefax +49(0)2051/9204-20 http://www.debus-gmbh.de • info@debus-gmbh.de Art.-Nr.: GHW DES-EPS-207-H...
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeines Informationen zu dieser Betriebsanleitung Hinweise zur Verwendung Symbolerklärung Warnhinweise Haftungsbeschränkungen Urheberschutz Garantiebestimmungen Ersatzteile Herstelleranschrift 1.10 Kundendienst Sicherheit Allgemeines Verbot von Umbauten Bestimmungsgemäße Verwendung 2.3.1 Vorhersehbarer Fehlgebrauch Personalanforderungen 2.4.1 Qualifikation des Personals 2.4.2 Unbefugte 2.4.3 Unterweisung Grundlegende Sicherheitshinweise Verantwortung des Betreibers Besondere Gefahren 2.7.1 Klemmgefahr... - Seite 4 Inhalt Aufbau und Funktion Übersicht Saugaggregat Filteranlage 4.3.1 Filterpatrone Staubklasse H 4.3.2 Filteraufsatz 4.3.3 Filtertuch 4.3.4 Sammelbehälter 4.3.5 Sicherheitsfilterbeutel Fahrwagen Transport, Lagerung und Inbetriebnahme Lieferumfang Verpackung 5.2.1 Zur Verpackung 5.2.2 Umgang mit Verpackungsmaterialien Lagerung Transportvorschriften Anforderungen an den Einsatzort Inbetriebnahme Weitere Anschlüsse Betrieb Sicherheit...
- Seite 5 Inhalt Wartung und Reinigung Warnhinweise 8.1.1 Qualifikation des Personals 8.1.2 Maßnahmen vor Wartungs- und Reinigungsarbeiten 8.1.3 Maßnahmen vor dem Wiedereinschalten nach Wartungs- und Reinigungsarbeiten 8-1 Hinweise zur Wartung Wartungsarbeiten 8.3.1 Sichtkontrolle 8.3.2 Wartungsintervall 8.3.3 Leistungsüberprüfung des Gerätes 8.3.4 Dichtungen Wartung der Filteranlage 8.4.1 Filterpatrone Staubklasse H 8.4.2...
-
Seite 6: Allgemeines
Allgemeines Allgemeines Informationen zu dieser Betriebsanlei- tung Diese Betriebsanleitung enthält wichtige Hinweise zum Umgang mit dem Gerät während der Installation, der Inbetriebnahme und des Betriebes, der Wartung und Pflege sowie zur Demontage und Entsorgung. Voraussetzung für das sichere, bestimmungsgemäße und wirtschaftliche Arbeiten an und mit dem Gerät ist die Einhaltung aller angegebenen Warnhinweise und Handlungsanweisungen. -
Seite 7: Hinweise Zur Verwendung
Allgemeines Hinweise zur Verwendung Die Seiten der Betriebsanleitung sind mit Ausnahme des Anhangs kapitelweise fortlaufend durchnumme- riert. Beispiel: Seite 5-12 laufende Seitennummer im Kapitel 5 Angabe des Kapitels, dem die Seite zugeordnet ist Zum schnelleren Auffinden eines Abschnitts ist hinter dem Deckblatt der Betriebsanleitung ein Inhaltsver- zeichnis vorhanden. -
Seite 8: Symbolerklärung
Allgemeines Symbolerklärung Warnhinweise sind in dieser Betriebsanleitung zusätz- lich durch Warnsymbole gekennzeichnet. In dieser Betriebsanleitung werden folgende Warn- symbole verwendet: Symbol Bedeutung Allgemeiner Warnhinweis Gefahr durch elektrischen Strom Umweltverschmutzung Allgemeine Hinweise und nützliche Rat- schläge zur Handhabung... -
Seite 9: Warnhinweise
Allgemeines Warnhinweise Die in dieser Betriebsanleitung verwendeten Warnhin- weise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Das Warnsymbol weist zusätzlich auf die Art der Ge- fährdung hin. In dieser Betriebsanleitung werden folgende Warnhin- weise verwendet: GEFAHR Lebensgefahr! Folgen bei Nichtbeachtung... - Seite 10 Allgemeines VORSICHT Personenschaden durch... Folgen bei Nichtbeachtung... ► Hinweise zur Vermeidung Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen. Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.
-
Seite 11: Haftungsbeschränkungen
Vorgewerken, die nicht zum Liefer- und Leistungs- umfang gehören, ■ Nichtverwendung von Originalersatz- und Zubehör- teilen, ■ technischen Veränderungen und Umbauten, wenn diese nicht mit DEBUS Druckluft-Vakuumtechnik GmbH abgestimmt wurden, ■ Nichtdurchführung vorgeschriebener Instandhal- tungsarbeiten, ■ Durchführung von Schweißarbeiten an dem Gerät. -
Seite 12: Urheberschutz
Diese Betriebsanleitung ist vertraulich zu behandeln. Sie darf nur von dem dafür befugten Personenkreis verwendet werden. Die Überlassung an Dritte darf nur mit schriftlicher Zustimmung der DEBUS Druckluft-Vakuumtechnik GmbH erfolgen. Alle Unterlagen sind im Sinne des Urheberrechtgeset- zes geschützt. Weitergabe sowie Vervielfältigung von Unterlagen, auch auszugsweise, Verwertung und Mitteilung ihres Inhaltes sind nicht gestattet, soweit nicht ausdrücklich... -
Seite 13: Ersatzteile
Beschädigungen, Fehlfunktionen oder Totalausfall des Gerätes führen so- wie die Sicherheit gefährden. ► Nur Originalersatzteile des Herstellers verwenden. Herstelleranschrift DEBUS Druckluft-Vakuumtechnik GmbH Bessemerstraße 18 42551 Velbert Innerdeutsche kostenlose Service-Hotline: 0800 - 332 87 00 Tel.: +49 (0) 20 51 / 92 04 – 0... -
Seite 14: Sicherheit
Jegliche Umbauten und Veränderungen am Gerät, insbesondere das Entfernen oder Manipulieren der Sicherheitseinrichtungen sind verboten. Der Hersteller übernimmt für hieraus resultierende Schäden keine Haftung. Sollten Umbauten oder Veränderungen am Gerät dennoch notwendig werden, nehmen Sie mit DEBUS Druckluft-Vakuumtechnik GmbH Kontakt auf. -
Seite 15: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Das Gerät ist bei trockenen Medien zum Aufsaugen der für den eingesetzten Filter zugelassenen Stäube bestimmt. Die für das Gerät verwendbaren Filter sind in den Technischen Daten aufgeführt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. WARNUNG Gefahr durch nicht bestimmungsge- mäße Verwendung! -
Seite 16: Personalanforderungen
Sicherheit Personalanforderungen 2.4.1 Qualifikation des Personals WARNUNG Verletzungsgefahr bei unzureichender Qualifikation. Unsachgemäßer Umgang kann zu erheb- lichen Personen- und Sachschäden füh- ren. ► Alle Tätigkeiten nur durch dafür quali- fiziertes Personal durchführen lassen. In dieser Betriebsanleitung werden folgende Qualifika- tionen für verschiedene Tätigkeitsbereiche benannt: ■... -
Seite 17: Unbefugte
Sicherheit Als Personal sind nur Personen zugelassen, von de- nen zu erwarten ist, dass sie ihre Arbeit zuverlässig ausführen. Personen, deren Reaktionsfähigkeit beein- flusst ist, wie z. B. durch Drogen, Alkohol oder Medi- kamente, sind nicht zugelassen. Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen Ausbildung befindliches Personal nur unter ständiger Aufsicht einer erfahrenen Person an dem Gerät tätig werden lassen! -
Seite 18: Grundlegende Sicherheitshinweise
Sicherheit Grundlegende Sicherheitshinweise Folgende Hinweise für die Unfallverhütung beim Be- treiben der Maschine beachten: ■ Nie ohne Filter saugen. ■ Mindestens einmal pro Schicht das Gerät auf äußer- lich erkennbare Schäden und Mängel prüfen! Einge- tretene Veränderungen (einschließlich der des Be- triebsverhaltens) sofort der zuständigen Stel- le/Person melden! ■... - Seite 19 Sicherheit Der Betreiber muss: ■ sich über die geltenden Arbeitsschutzbestimmungen informieren und in einer Gefährdungsbeurteilung zusätzliche Gefahren ermitteln, die sich durch die speziellen Arbeitsbedingungen am Einsatzort des Gerätes ergeben. Diese muss er in Form von Be- triebsanweisungen für den Betrieb des Gerätes um- setzen.
-
Seite 20: Besondere Gefahren
Sicherheit Besondere Gefahren Das Gerät entspricht den vorgeschriebenen Sicher- heitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen. 2.7.1 Klemmgefahr WARNUNG Klemm- und Quetschgefahr durch Haubenhalter! Beim Öffnen und Schließen der Hauben- halter können die Finger eingeklemmt werden. Dabei kann es zu einer Quet- schung der Finger kommen. -
Seite 21: Gefahr Durch Elektrischen Strom
Sicherheit 2.7.2 Gefahr durch elektrischen Strom GEFAHR Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! ► Das Gerät nicht benutzen, wenn Stromkabel oder Stecker beschädigt sind. Kontrollen nach den in der Betriebsanleitung angege- benen Fristen für wiederkehrende Prüfun- gen/Inspektionen durchführen. -
Seite 22: Persönliche Schutzausrüstung
Sicherheit Persönliche Schutzausrüstung WARNUNG Verletzungsgefahr durch falsche oder fehlende Schutzausrüstung! Bei der Arbeit ist das Tragen von persön- licher Schutzausrüstung erforderlich, um die Gesundheitsgefahren zu minimieren. ► Die für die jeweilige Arbeit notwendige Schutzausrüstung während der Arbeit stets tragen. ► Im Arbeitsbereich angebrachte Hin- weise zur persönlichen Schutzausrüs- tung befolgen. -
Seite 23: Sicherheitseinrichtungen
Sicherheit Sicherheitseinrichtungen 2.9.1 Grundsätzliches Die am Gerät angebrachten Schutzeinrichtungen die- nen zum Schutz des Bedienpersonals während der Ar- beit mit dem Gerät. WARNUNG Gefahr durch fehlende/nicht funktio- nierende Sicherheitseinrichtungen! Fehlende oder nicht funktionierende Si- cherheitseinrichtungen können schwerste Verletzungen verursachen. ► Das Gerät nur betreiben, wenn alle Sicherheitseinrichtungen vorhanden und funktionsfähig sind. -
Seite 24: Beschilderung Am Gerät
Sicherheit Beschilderung am Gerät 2.9.3 Am Gerät sind die in der folgenden Abbildung gezeig- ten Sicherheitszeichen angebracht. Gefahr durch gesundheitsgefährdende Stäube der Klasse H HINWEIS ► Warn-/ Gefahrenzeichen am Gerät beachten. ► Beschädigte oder unleserliche Warn- /Gefahrenzeichen sofort erneuern. 2-11... -
Seite 25: Emissionen
Sicherheit 2.10 Emissionen Geräuschemission 2.10.1 Die von dem Gerät ausgehende Geräuschemission liegt unter 80 dB(A). Die Messung erfolgte beim Hersteller unter folgenden Bedingungen: Messgerät: Pacer Instruments, Sound Level Meter SL-130 Das Messgerät wurde vor und nach der Messung ge- prüft. Messergebnis: Der A-bewertete äquivalente Dauerschalldruckpegel beträgt 72 dB(A). -
Seite 26: Regelmäßige Prüfungen
Sicherheit 2.11 Regelmäßige Prüfungen Nach den Unfallverhütungsvorschriften müssen orts- veränderliche Betriebsmittel vor der ersten Inbetrieb- nahme und nach einer Änderung oder Instandsetzung vor der Wiederinbetriebnahme durch eine Fachkraft oder durch eine unterwiesene Person auf ihren ord- nungsgemäßen Zustand geprüft werden. Der ord- nungsgemäße Zustand sollte mindestens alle 12 Mo- nate erneut überprüft werden. -
Seite 27: Technische Daten
Technische Daten Technische Daten Übersicht Elektrosauger DES-EPS-205-H-FVB Art.-Nr.: GHW DES-EPS-207-H Betriebsspannung Betriebsfrequenz Zulässige Spannungs- und Fre- +/- 5 quenzabweichungen Motorleistung 2 x 1,1 Schutzklasse IP X4 Ansaugluft max. Unterdruck max. mbar Filterfläche Filtertuch Filterpatrone Staubklasse H m² Sammelbehältervolumen Abmessungen Sauger ca. -
Seite 28: Filtereinsätze
Technische Daten Filtereinsätze Filterpatrone Staubklasse H 3.2.1 Geeignet für: ■ Staubklasse H gemäß DIN EN 60335-2-69-Anh. AA ■ Krebserregende Gefahrenstoffe gemäß GefStoffV § 11, TRGS 905 bzw. 906 Umgebungsbedingungen des Gerätes Das Gerät ist innerhalb folgender Umgebungsbedin- gungen einsetzbar: ■ Raumtemperatur: von -20 bis +40 °C (-4 bis 104 °F) ■... -
Seite 29: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Übersicht... -
Seite 30: Saugaggregat
Aufbau und Funktion Saugaggregat Im robusten Gehäuse aus PP befinden sich 2 mehrstu- fige Saugturbinen mit Antriebsmotor. Mit den zwei Netzschaltern können je nach Leistungs- bedarf eine oder zwei Saugturbinen Ein bzw. Ausge- schaltet werden. Das Saugaggregat ist mit einem Anschlusskabel und Schutzkontaktstecker ausgerüstet. -
Seite 31: Filteraufsatz
Aufbau und Funktion 4.3.2 Filteraufsatz Am Filteraufsatz ist der Filterstützkorb zum spreizen des Filtertuchs befestigt 4.3.2.1 Vakuummeter Das Vakuummeter am Filteraufsatz zeigt zur Leis- tungskontrolle, den erreichten Arbeitsdruck während des Betriebes an. Bei offenem Saugstutzen zeigt das Vakuummeter den Filterwiederstand an. Je das höher angezeigte Vaku- um, desto verschmutzter ist das Filtertuch. -
Seite 32: Sammelbehälter
Sammelbehälters entfällt. ACHTUNG ► Der Sicherheitsfilterbeutel ist nur für den einmaligen Gebrauch bestimmt. Ist der Sicherheitsfilterbeutel voll, muss er durch einen neuen ersetzt werden. ACHTUNG Nur originale Sicherheitsfilterbeutel der Firma DEBUS einsetzen. Artikel-Nr.: 8464 0188 0000 Artikel-Nr.: 8464 0053 0000... -
Seite 33: Fahrwagen
Aufbau und Funktion Fahrwagen Zum leichteren Handling ist das Gerät in ein Fahrwa- gen eingesetzt. Der Sammelbehälter kann zum Entleeren vom Fahr- wagen genommen werden. Zum Transport des Zubehörs ist der Fahrwagen mit ei- ner Aufnahme für das Handrohr, einer Utensilienbox und einem Schlauchhalter ausgerüstet. -
Seite 34: Transport, Lagerung Und Inbetriebnahme
Transport, Lagerung und Inbetriebnahme Transport, Lagerung und Inbe- triebnahme Lieferumfang Den genauen Lieferumfang den Auftragspapieren ent- nehmen und mit dem Lieferschein vergleichen. Vollständigkeit prüfen Die gesamte Lieferung anhand des beiliegenden Lie- ferscheins auf Vollständigkeit prüfen. Außerdem wird auf die Verkaufs- und Lieferbedingungen verwiesen. Schäden melden Nach Anlieferung des Gerätes mit Zubehör Schäden infolge mangelhafter Verpackung oder durch Transport... -
Seite 35: Verpackung
Transport, Lagerung und Inbetriebnahme Verpackung 5.2.1 Zur Verpackung Das Gerät ist entsprechend den zu erwartenden Transportbedingungen verpackt. Für die Verpackung wurden ausschließlich umweltfreundliche Materialien verwendet. Die Verpackung soll das Gerät vor Transportschäden, Korrosion und anderen Beschädigungen schützen. Daher die Verpackung nicht zerstören und erst kurz vor der Inbetriebnahme entfernen. -
Seite 36: Lagerung
Transport, Lagerung und Inbetriebnahme Lagerung Nach dem Abladen muss das Gerät bis zur Inbetrieb- nahme gelagert werden. Die Verpackung geschlossen halten. Für die Lagerung gelten folgende Vorschriften: ■ Trocken lagern. Maximale relative Luftfeuchtigkeit: 60 % Dafür sorgen, dass das Gerät nicht im Freien lagert. Darüber hinaus muss gewährleistet sein, dass der Boden des Lagerraums während der Lagerung tro- cken ist. -
Seite 37: Transportvorschriften
Transport, Lagerung und Inbetriebnahme Transportvorschriften Der Sammelbehälter mit Fahrwagen ist mit Rollen ausgestattet und kann leicht auf ebenen Untergrund verfahren werden. WARNUNG Gefahr durch unsachgemäßen Trans- port des Gerätes! Beim Transport des Gerätes kann es zu Gefährdungen durch Wegrollen, Umstür- zen oder Herabfallen kommen. -
Seite 38: Inbetriebnahme
Transport, Lagerung und Inbetriebnahme Inbetriebnahme GEFAHR Stromschlaggefahr durch defekte Netzanschlussleitung! Das Berühren einer defekten Netzan- schlussleitung kann zu schweren oder tödlichen Verletzungen führen. ► Netzanschlussleitung nicht beschädi- gen (z. B. durch Überfahren, Zerren, Quetschen). ► Netzanschlussleitung regelmäßig auf Beschädigungen prüfen (z. B. Rissbil- dung, Alterung). -
Seite 39: Betrieb
Betrieb Betrieb Sicherheit WARNUNG Gefahr durch unsachgemäßen Betrieb oder nicht ordnungsgemäßen Zustand des Gerätes! Von dem Gerät können Gefahren ausge- hen, wenn es unsachgemäß oder in nicht ordnungsgemäßem Zustand betrieben wird! ► Nie ohne Filter saugen. ► Sicherheitsbedenkliche Arbeitsweisen unterlassen. ►... -
Seite 40: Gerät Betreiben
Betrieb Gerät betreiben Je nach Gefährlichkeit der auf-/abzusaugenden Stäube muss das Gerät mit entsprechenden Filtern ausgerüs- tet werden (siehe Kapitel „Technische Daten“). WARNUNG Wenn das Gerät für die Aufnahme von Staubklasse H eingesetzt wurde, muss es vor der nächsten Nutzung für Staub- klasse M oder niedriger gründlich gerei- nigt werden. -
Seite 41: Nach Dem Gebrauch
Betrieb Nach dem Gebrauch 6.3.3 Nach dem Gebrauch des Gerätes: ■ Filtertuch reinigen ■ Sammelbehälter entleeren HINWEIS Das Gerät vor dem Entleeren immer erst einige Zeit stillstehen lassen, damit der Staub im Sammelbehälter zu Boden sinkt ACHTUNG Umweltgefährdende Saugmaterialien! Saugmaterialien können eine Gefahr für die Umwelt darstellen. -
Seite 42: Filterreinigung
Betrieb Filterreinigung Ist das Filtertuch durch Staubpartikel verschmutzt, steigt der Arbeitsdruck. Ist der Arbeitsdruck bei offe- nem Saugschlauch gestiegen, vermindert sich die Saugleistung. Bei nicht mehr zufrieden stellender Leis- tung muss das Filtertuch gereinigt oder erneuert wer- den. 6.4.1 Filtertuch reinigen Zur Reinigung des Filtertuchs wie folgt vorgehen: ■... -
Seite 43: Sammelbehälter Entleeren
Betrieb Sammelbehälter entleeren HINWEIS Die Behälter vor dem Entleeren immer erst einige Zeit stillstehen lassen, damit der Staub sich im Behälter zum Boden hin absetzt. WARNUNG Gefahr durch gesundheitsgefährliche Stäube! Die Behälter können gesundheitsgefährli- che Stäube enthalten. ► Die für die jeweilige Arbeit notwendige Schutzausrüstung während der Arbeit stets tragen. -
Seite 44: Sammelbehälter Mit Sicherheitsfilterbeutel
Betrieb Sammelbehälter mit Sicherheitsfilterbeutel 6.5.1 WARNUNG Gesundheitsgefährdende Saugmaterialien! Beim Saugen von gesundheitsgefährdetem Material wie z.B. Eichenprozessionsspinnern muss immer der Sicherheitsfilterbeutel einge- setzt werden. ► Sauggut gemäß den gesetzlichen Bestim- mungen entsorgen. Der Sammelbehälter des Gerätes, muss bei gesund- heitsgefährdetem Material immer mit Sicherheitsfilter- beutel betrieben werden. - Seite 45 Haubenhalter wieder mit dem Filterbehäl- ter verbinden ■ Saugschlauch mit Bajonett-Verschluss anschießen HINWEIS Der Saugschlauch darf nur nach dem Ein- setzen des Sicherheitsfilterbeutels ange- schlossen werden ACHTUNG Nur originale Sicherheitsfilterbeutel der Firma DEBUS einsetzen. Artikel-Nr.: 8464 0188 0000 Artikel-Nr.: 8464 0053 0000...
-
Seite 46: Fehler Und Störungen
Fehler und Störungen Fehler und Störungen Warnhinweise 7.1.1 Qualifikation des Personals Störungsbehebung darf nur von Personen durchge- führt werden, die ■ aufgrund ihrer Ausbildung und Qualifikation dazu berechtigt sind. ■ vom Betreiber des Gerätes dazu beauftragt sind. GEFAHR Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung ste- henden Leitungen oder Bauteilen besteht... -
Seite 47: Fehlertabelle
Fehler und Störungen Fehlertabelle Fehler Ursache Behebung Gerät läuft nicht Anschlussstecker nicht einge- Anschlussstecker einstecken steckt Sicherung ausgeschaltet Sicherung einschalten Kabel/Stecker defekt Kabel/Stecker durch eine Elektrofachkraft austauschen lassen. Leistung lässt nach. Zubehör verschmutzt oder ... -
Seite 48: Weitere Hinweise Zur Störungsbehebung
Weitere Hinweise zur Störungsbehe- bung Kann trotz eingehender Untersuchungen die Ursache der Störung nicht festgestellt werden, ist es zweckmä- ßig, sich mit DEBUS Druckluft-Vakuumtechnik GmbH in Verbindung zu setzen. In diesem Fall benötigen wir folgende Angaben: ■ Maschinenbezeichnung und -typ ■... -
Seite 49: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Warnhinweise 8.1.1 Qualifikation des Personals Wartungs- und Reinigungsarbeiten dürfen nur von Personen durchgeführt werden, die ■ aufgrund ihrer Ausbildung und Qualifikation dazu berechtigt sind. ■ vom Betreiber des Gerätes dazu beauftragt sind. GEFAHR Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung ste- henden Leitungen oder Bauteilen besteht... -
Seite 50: Hinweise Zur Wartung
Wartung und Reinigung Hinweise zur Wartung ACHTUNG Schäden durch mangelhafte Wartung und Reinigung! Verschmutzung und fehlende Wartung verkürzt die Lebensdauer des Gerätes. ► Das Gerät regelmäßig und ordnungs- gemäß Warten und Reinigen. ACHTUNG Umweltgefährdende Ersatzteile! Ausgebaute Ersatzteile können eine Ge- fahr für die Umwelt darstellen. -
Seite 51: Wartungsintervall
Wartung und Reinigung Wartungsintervall 8.3.2 Das Wartungsintervall ist vom Betreiber festzulegen. ■ Beim Filtertuch empfehlen wir, betriebsstundenab- hängig eine Überprüfung innerhalb von 6-12 Mona- ten durchzuführen. Ein Austausch des Filtertuchs ist Verschmutzungsabhängig und vom Betreiber festzu- legen. ■ Bei Filterpatronen der Staubklasse H empfehlen wir, betriebsstundenabhängig eine Überprüfung innerhalb von 6 Monaten. -
Seite 52: Leistungsüberprüfung Des Gerätes
Wartung und Reinigung 8.3.3 Leistungsüberprüfung des Gerätes Zur Leistungsüberprüfung folgendermaßen vorgehen: ■ Sauger einschalten und Saugstutzen oder Saug- schlauch verschließen. ■ Den erreichten Unterdruck am Vakuummeter able- sen, und mit dem in den „ Technischen Daten“ an- gegebenen maximalen Unterdruck vergleichen. Ist der ermittelte Unterdruck, deckungsgleich mit dem maximalen Unterdruck, ist die Anlage vakuumfest und hat keine Leistungsverluste durch Undichtigkeit. -
Seite 53: Wartung Der Filteranlage
Wartung und Reinigung Wartung der Filteranlage WARNUNG Gefahr durch gesundheitsgefährliche Stäube! Die Filter können gesundheitsgefährliche Stäube enthalten ► Die für die jeweilige Arbeit notwendige Schutzausrüstung während der Arbeit stets tragen. ► Im Arbeitsbereich angebrachte Hin- weise zur persönlichen Schutzausrüs- tung befolgen. ACHTUNG Umweltgefährdende Saugmaterialien! Durch defekte oder nicht richtig eingebau-... -
Seite 54: Filterpatrone Staubklasse H
Wartung und Reinigung 8.4.1 Filterpatrone Staubklasse H Das Gerät ist mit einer Sicherheitsfilterpatrone mit ei- ner Filterfläche von 2,2 m² ausgestattet. Die Filterpatrone ist aus robustem Filtermaterial hergestellt und hat eine lange Lebensdauer. Durch die angesaugten Staubpartikel unterliegt die Oberfläche der Filterparone einer Abnutzung. Bei Be- schädigungen am Filtermaterial werden die Staubparti- kel von der Filterpatrone nicht mehr zurückgehalten und an die Umwelt abgegeben. -
Seite 55: Demontage Der Filterpatrone
Wartung und Reinigung 8.4.1.1 Demontage der Filterpatrone ■ Gerät vom Stromnetz trennen ■ Haubenhalter am Filteraufsatz lösen und Saugag- gregat mit der Filterpatrone Staubklasse H abneh- ■ Befestigungsschraube für die Filterpatrone lösen ■ Filterpatrone abnehmen ACHTUNG Filterpatronen der Filterklasse H dür- fen nicht gereinigt werden. -
Seite 56: Wartung Des Filtertuchs
Wartung und Reinigung Wartung des Filtertuchs 8.4.2 8.4.2.1 Kontrolle des Filtertuchs Das Filtertuch ist aus robustem Filtermaterial hergestellt und hat eine lange Lebensdauer. Durch die angesaugten Staubpartikel unterliegt die Oberfläche des Filtertuchs einer Abnutzung. Das Filtertuch in regelmäßigen Abständen auf Abnutzung und Beschädigung wie Löcher oder Risse kontrollieren. -
Seite 57: Wartung Fahrwagen
Wartung und Reinigung Wartung Fahrwagen Die Lenkrollen des Fahrwagens, sind mit Feststell- bremsen ausgerüstet. In regelmäßigen Abständen oder bei optisch sichtba- ren Schäden, sind die Rollen inklusive der Feststell- bremsen, auf ihre Funktion zu überprüfen und gegebe- nenfalls durch neue zu ersetzten. ACHTUNG Mögliche Beschädigung des Gerätes durch nicht ausreichende Sicherung. -
Seite 58: Reinigung
Wartung und Reinigung Reinigung Allgemeines 8.6.1 VORSICHT Verletzungsgefahr! Der Umgang mit Reinigungsmitteln kann zu Verletzungen führen. ► Bei der Reinigung die persönliche Schutzausrüstung tragen. Für einen störungsfreien Arbeitsablauf sind Wartung und Reinigung des Gerätes unbedingt erforderlich. Wir weisen besonders darauf hin, dass bei Nichtbeachtung vorliegender Anweisungen und ungenügender Reini- gung und Sauberhaltung des Gerätes, Schäden und ein Leistungsabfall eintreten können. -
Seite 59: Reinigungsintervall
Wartung und Reinigung Reinigungsintervall 8.6.3 Das Reinigungsintervall ist vom Betreiber festzulegen. Gerät reinigen 8.6.4 Das Äußere des Gerätes mit einem trockenen oder leicht befeuchteten Lappen abwischen. 8-11... -
Seite 60: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsor- gung zugeführt werden. Demontage Vor Beginn der Demontage: ■ Gerät ausschalten und gegen Wiedereinschalten si- chern. ■ Gesamte Energieversorgung vom Gerät physisch trennen, gespeicherte Restenergien entladen. -
Seite 61: Konformitätserklärung
Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze 12100-1/2 - Teil 1: Grundsätzliche Terminologie, Methodologie, - Teil 2: Technische Leitsätze Dokumentationsverantwortlicher: Jochen Debus (Anschrift siehe oben) Die Technische Dokumentation ist vollständig vorhanden. Die zur Maschine gehörende Betriebsan- leitung liegt vor in der Originalfassung und...
