AC-Eingangs- / Ausgangsanschluss
VORSICHT!! Installieren Sie vor dem Anschließen an eine Wechselstromquelle a trennen AC-Schutzschalter zwischen Wechselrichter und AC-Eingangsstromquelle.
VORSICHT!! Installieren Sie vor dem Anschließen an eine Wechselstromquelle a trennen AC-Schutzschalter zwischen Wechselrichter und AC-Eingangsstromquelle.
VORSICHT!! Installieren Sie vor dem Anschließen an eine Wechselstromquelle a trennen AC-Schutzschalter zwischen Wechselrichter und AC-Eingangsstromquelle.
VORSICHT!! Installieren Sie vor dem Anschließen an eine Wechselstromquelle a trennen AC-Schutzschalter zwischen Wechselrichter und AC-Eingangsstromquelle.
Dadurch wird sichergestellt, dass der Wechselrichter während der Wartung sicher getrennt und vollständig vor Überstrom des Wechselstromeingangs geschützt werden
kann. Die empfohlene Spezifikation für Wechselstromunterbrecher ist 16 A für 1,5 kW und 32 A für 3 kW und 50 A für 5 kW.
VORSICHT!! Es gibt zwei Klemmenblöcke mit den Markierungen „IN" und „OUT". Bitte verbinden Sie die Eingangs- und Ausgangsanschlüsse NICHT falsch.
VORSICHT!! Es gibt zwei Klemmenblöcke mit den Markierungen „IN" und „OUT". Bitte verbinden Sie die Eingangs- und Ausgangsanschlüsse NICHT falsch.
WARNUNG! Alle Verkabelungen müssen von qualifiziertem Personal durchgeführt werden.
WARNUNG! Alle Verkabelungen müssen von qualifiziertem Personal durchgeführt werden.
WARNUNG! Für die Systemsicherheit und den effizienten Betrieb ist es sehr wichtig, ein geeignetes Kabel für den AC-Eingangsanschluss zu verwenden. Verwenden
WARNUNG! Für die Systemsicherheit und den effizienten Betrieb ist es sehr wichtig, ein geeignetes Kabel für den AC-Eingangsanschluss zu verwenden. Verwenden
Sie die unten empfohlene Kabelgröße, um das Verletzungsrisiko zu verringern.
Sug gested Kabelanforderung für AC-Drähte
Sug gested Kabelanforderung für AC-Drähte
Modell
1,5 kW
3KW
5KW

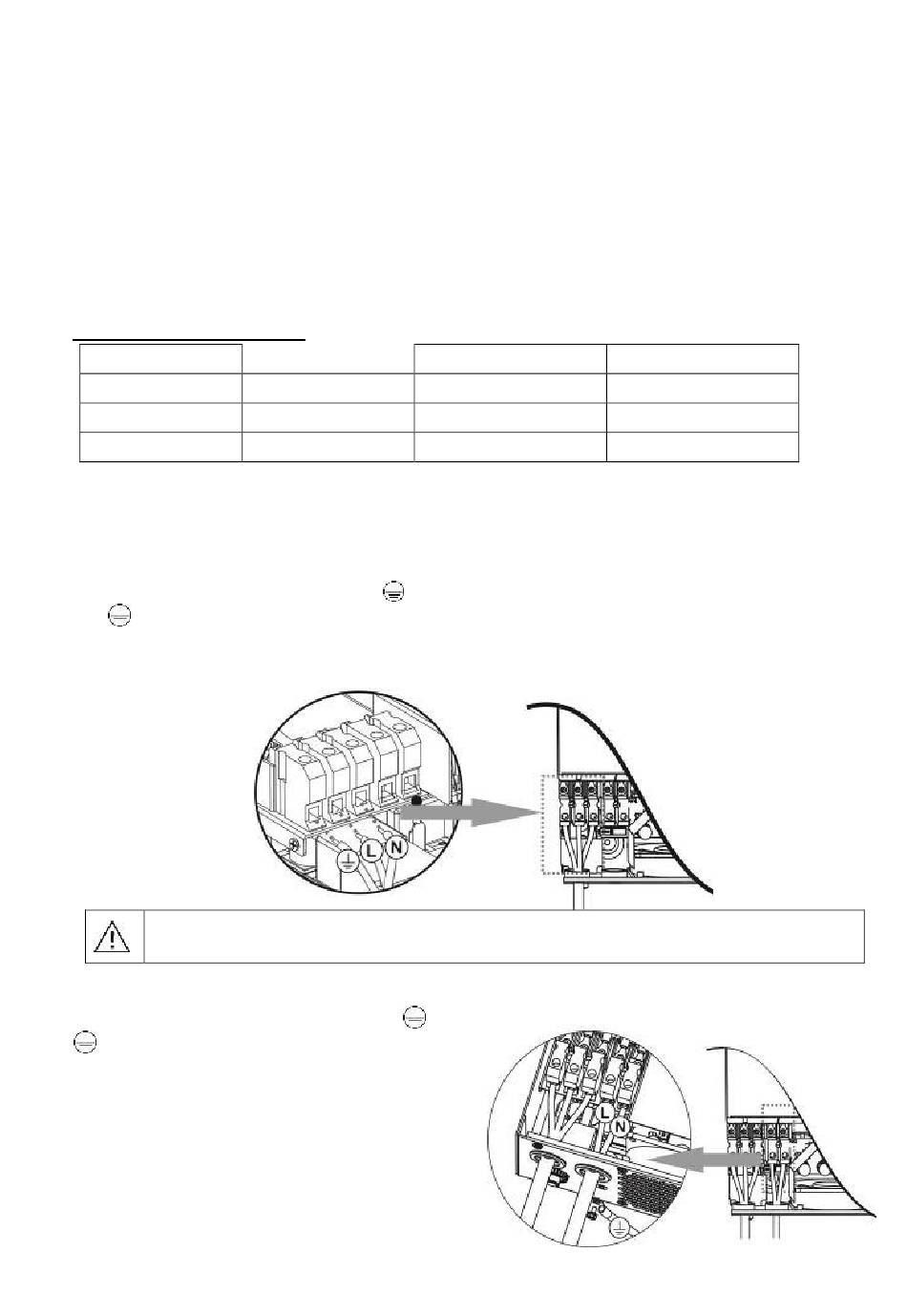

Führen Sie die folgenden Schritte aus, um die AC-Eingangs- / Ausgangsverbindung zu implementieren:
1. Öffnen Sie zuerst den DC-Schutz oder den Trennschalter, bevor Sie eine AC-Eingangs- / Ausgangsverbindung herstellen.
1. Öffnen Sie zuerst den DC-Schutz oder den Trennschalter, bevor Sie eine AC-Eingangs- / Ausgangsverbindung herstellen.
2. Entfernen Sie die Isolierhülse 10 mm für sechs Leiter. Und Phase L und Neutralleiter N 3 mm verkürzen.
2. Entfernen Sie die Isolierhülse 10 mm für sechs Leiter. Und Phase L und Neutralleiter N 3 mm verkürzen.
3. Stecken Sie die AC-Eingangskabel gemäß den auf dem Klemmenblock angegebenen Polaritäten ein und ziehen Sie die Klemmenschrauben fest. Sein
3. Stecken Sie die AC-Eingangskabel gemäß den auf dem Klemmenblock angegebenen Polaritäten ein und ziehen Sie die Klemmenschrauben fest. Sein
Achten Sie darauf, den PE-Schutzleiter anzuschließen (
→ Boden (gelbgrün) L. → LINE (braun
Boden (gelbgrün) L. → LINE (braun
Boden (gelbgrün) L. → LINE (braun
oder schwarz) N. → Neutral (blau)
oder schwarz) N. → Neutral (blau)
oder schwarz) N. → Neutral (blau)
WARNUNG:
Stellen Sie sicher, dass die Wechselstromquelle nicht angeschlossen ist, bevor Sie versuchen, sie fest mit dem Gerät zu verbinden.
4. Stecken Sie dann die AC-Ausgangsleitungen gemäß den auf dem Klemmenblock angegebenen Polaritäten ein und ziehen Sie die Klemmenschrauben fest.
4. Stecken Sie dann die AC-Ausgangsleitungen gemäß den auf dem Klemmenblock angegebenen Polaritäten ein und ziehen Sie die Klemmenschrauben fest.
Stellen Sie sicher, dass der PE-Schutzleiter angeschlossen ist (
→ Boden (gelbgrün) L. → LINE (braun
Boden (gelbgrün) L. → LINE (braun
Boden (gelbgrün) L. → LINE (braun
oder schwarz) N. → Neutral (blau)
oder schwarz) N. → Neutral (blau)
oder schwarz) N. → Neutral (blau)
5. Stellen Sie sicher, dass die Drähte fest angeschlossen sind.
5. Stellen Sie sicher, dass die Drähte fest angeschlossen sind.
Kabel (mm
Kabel (mm
Spur
14 AWG
12 AWG
10 AWG
)
zuerst.
) zuerst.
7
Drehmomentwert
2)
2)
2.5
4
6
1,2 Nm
1,2 Nm
1,2 Nm
