Installation des Remote Display Panels

Das LCD-Panel kann abnehmbar und mit einem optionalen Kommunikationskabel an einem entfernten Standort installiert werden. Führen Sie die folgenden Schritte aus, um diese
Remote-Panel-Installation zu implementieren.

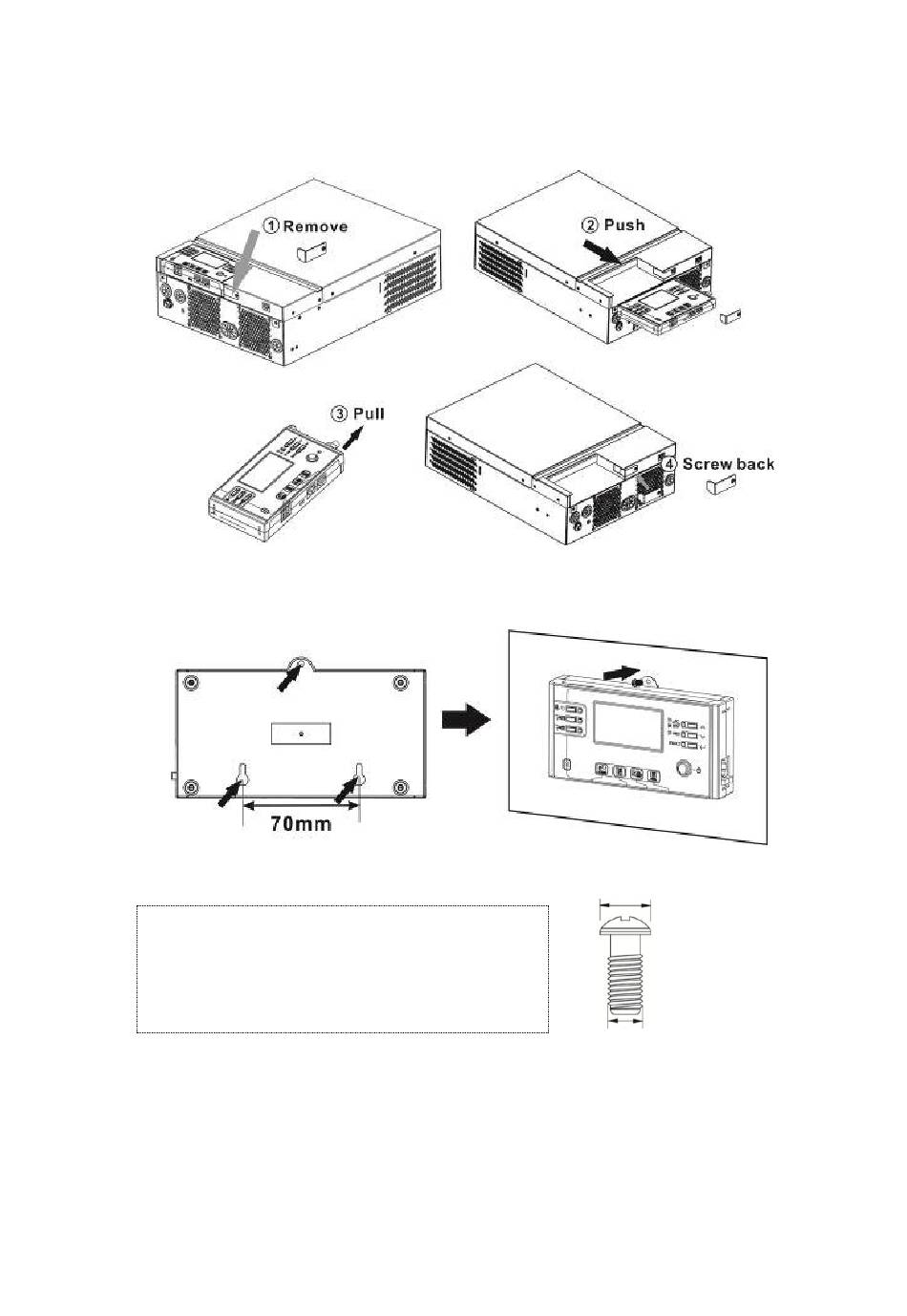

Schritt 1. Lösen Sie die Schraube an der Unterseite des LCD-Panels und drücken Sie das Panel vom unteren Gehäuse nach unten. Ziehen Sie dann das Kabel aus dem Schritt 1. Lösen Sie die Schraube an der Unterseite des LCD-Panels und drücken Sie das Panel vom unteren Gehäuse nach unten. Ziehen Sie dann das Kabel aus dem
Remote-Kommunikationsanschluss heraus. Achten Sie darauf, die Befestigungsplatte wieder am Wechselrichter anzuschrauben.
Schritt 2. Bohren Sie zwei Löcher an den markierten Stellen mit zwei Schrauben, wie in der folgenden Tabelle gezeigt. Legen Sie die Platte auf die Oberfläche und richten Sie Schritt 2. Bohren Sie zwei Löcher an den markierten Stellen mit zwei Schrauben, wie in der folgenden Tabelle gezeigt. Legen Sie die Platte auf die Oberfläche und richten Sie
die Befestigungslöcher mit den beiden Schrauben aus. Befestigen Sie dann die Platte mit einer weiteren Schraube oben an der Wand und prüfen Sie, ob die Fernbedienung
fest sitzt.
Hinweis: Die Installation an der Wand sollte mit den richtigen Schrauben durchgeführt Hinweis: Die Installation an der Wand sollte mit den richtigen Schrauben durchgeführt
werden. Die empfohlene Spezifikation der Schrauben finden Sie in der Tabelle.
Ø5-Ø9
10
M3
