Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Sie sollten die rote Leitung über die Zündung oder einen
anderen manuellen Schalter mit derselben Batterie verbinden,
um das Gerät ein- und auszuschalten.
1
Verlegen Sie das Netzkabel zwischen der Stromquelle und
dem Gerät.
2
Verbinden Sie die rote Stromleitung mit der Zündung oder
einem anderen manuellen Schalter, und verbinden Sie bei
Bedarf den Schalter mit dem Pluspol (+) der Batterie.
3
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie oder der Masse.
4
Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Anschließen des Geräts an einen Geber
Rufen Sie
garmin.com/transducers
einen Garmin Händler vor Ort, um die für Ihre Ansprüche
geeignete Geberart zu ermitteln.
1
Folgen Sie den Anweisungen aus dem Lieferumfang des
Gebers, um das Gerät ordnungsgemäß auf dem Schiff zu
montieren.
2
Verlegen Sie das Geberkabel zur Rückseite des Geräts.
Achten Sie dabei darauf, ausreichend Abstand zu
elektronischen Störquellen einzuhalten.
3
Verbinden Sie das Geberkabel mit dem entsprechenden
Anschluss an der Halterung.
Hinweise zu NMEA 2000
Wenn Sie eine Verbindung mit einem vorhandenen NMEA
2000 Netzwerk herstellen, identifizieren Sie das NMEA 2000
Netzkabel. Nur ein NMEA 2000 Netzkabel ist erforderlich, damit
das NMEA 2000 Netzwerk ordnungsgemäß funktioniert.
Ein NMEA 2000 Stromunterbrecher (010-11580-00) sollte
verwendet werden, wenn der Hersteller des vorhandenen NMEA
2000 Netzwerks nicht bekannt ist.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
Sie können das Gerät mit einem NMEA 2000 Netzwerk auf dem
Boot verbinden, um Daten mit NMEA 2000 kompatiblen Geräten
zu teilen, z. B. Sensoren oder VHF-Funkgeräten. Die
erforderlichen NMEA 2000 Kabel und -Anschlüsse sind separat
erhältlich.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Das Dokument ist unter
Sie dort auf der Produktseite für Ihr Gerät auf „Manuals".
Über den NMEA 2000 Anschluss an der Halterung kann diese
mit einem NMEA 2000 Standardnetzwerk verbunden werden.
WARNUNG
auf, oder wenden Sie sich an
HINWEIS
garmin.com
verfügbar. Klicken

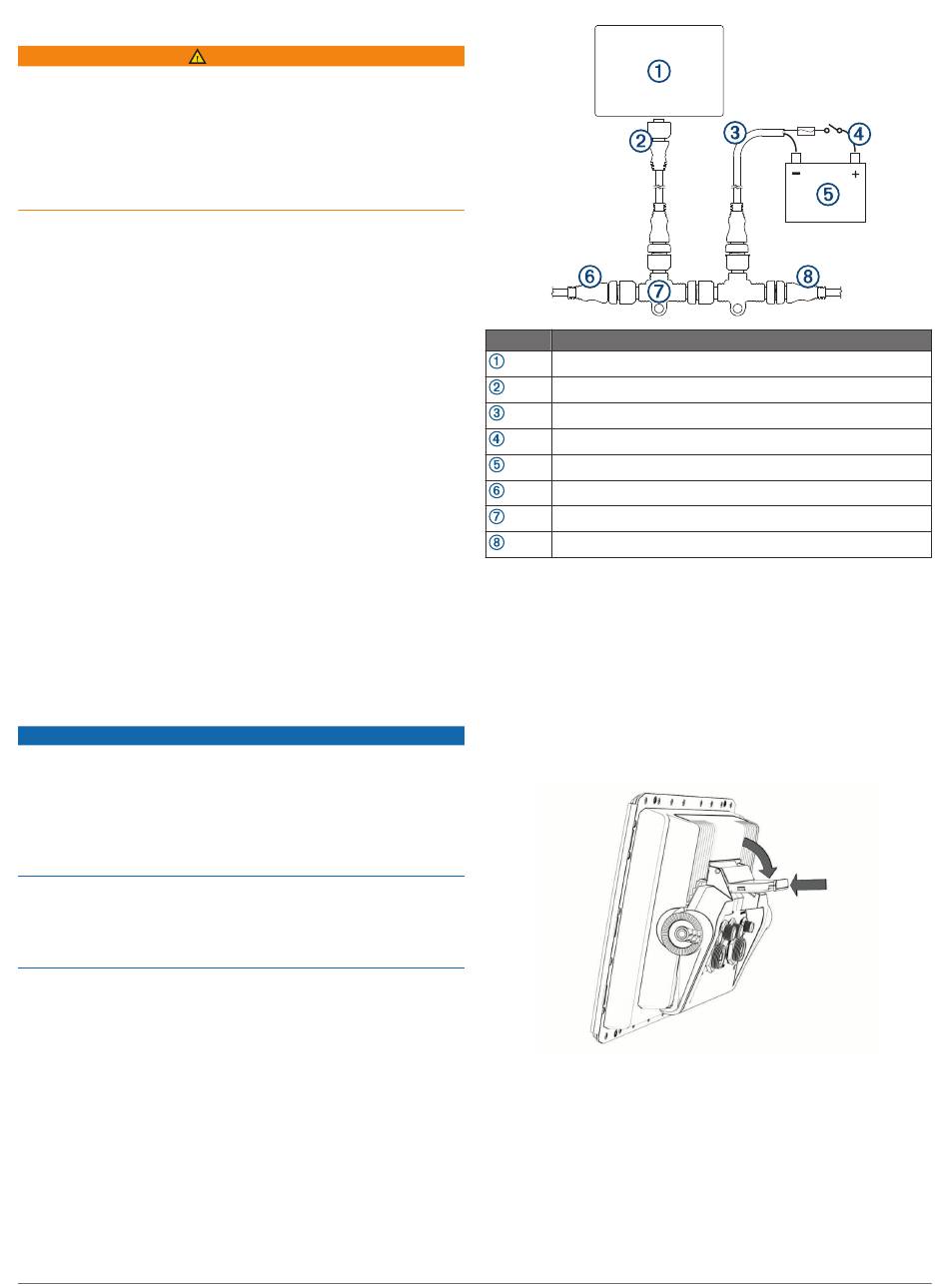

Element Beschreibung
ECHOMAP Ultra Gerät
NMEA 2000 Stichleitung
NMEA 2000 Netzkabel
Zündschalter bzw. Leitungsschalter
12-V-Gleichstromquelle
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Einsetzen des Geräts in die Halterung
Nachdem die Kabel mit der Halterung verbunden wurden,
können Sie das Gerät schnell in die Halterung einsetzen.
1
Drücken Sie die Taste am Entriegelungshebel, und ziehen
Sie den Hebel nach oben, um ihn zu entriegeln.
2
Setzen Sie die Unterseite des Geräts in die Unterseite der
Halterung ein.
3
Heben Sie den Hebel an.
4
Kippen Sie die Oberseite des Geräts in Richtung der
Halterung.
5
Drücken Sie die Taste am Hebel, und drücken Sie den Hebel
nach unten, bis das Gerät einrastet.
Herausnehmen des Geräts aus der Halterung
1
Drücken Sie die Taste am Entriegelungshebel der Halterung,
und ziehen Sie den Hebel nach oben.
2
Kippen Sie das Gerät nach vorne, und nehmen Sie das Gerät
aus der Halterung.
3
