Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Wenn Sie ein Hebelwerkzeug aus Metall verwenden, z. B. einen
Schraubendreher, könnten der Klickrand und das Gerät
beschädigt werden. Verwenden Sie nach Möglichkeit ein
Hebelwerkzeug aus Kunststoff.
Sie können das Gerät im Armaturenbrett montieren. Verwenden
Sie dazu die Schablone für die bündige Montage und die
entsprechenden Befestigungsteile.
1
Befestigen Sie die Schablone am Montageort.
2
Bringen Sie mit einem 13-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
3
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der durchgängigen Schablonenlinie aus.
4
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
5
Heben Sie mit einem Hebelwerkzeug, beispielsweise einem
Stück Kunststoff oder einem Schraubendreher, vorsichtig die
Ecken des Klickrands an, um den Klickrand zu entfernen.
6
Setzen Sie das Gerät in den Ausschnitt ein, und
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die Vorbohrungen der Schablone ausgerichtet sind.
7
Falls die Montagelöcher am Gerät nicht auf die
Vorbohrungen der Schablone ausgerichtet sind,
kennzeichnen Sie die neuen Positionen für die Löcher.
8
Bringen Sie mit einem 3,2-mm-Bohrer (
Vorbohrungen an.
9
Entfernen Sie die Schablone von der Montagefläche.
10
Setzen Sie das Gerät in die Halterung ein
Geräts in die Halterung, Seite
11
Bringen Sie die Gummidichtung
Geräts an.
Die Gummidichtung ist auf der Rückseite mit einem Klebefilm
versehen. Entfernen Sie die Schutzfolie, bevor Sie sie am
Gerät montieren.
12
Verbinden Sie alle erforderlichen Kabel
Anschlüsse, Seite
2), und drehen Sie die Sicherungsringe
im Uhrzeigersinn, um die Kabel an der Halterung zu sichern,
bevor Sie sie in den Ausschnitt einsetzen.
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie
die nicht verwendeten Anschlüsse mit den Schutzkappen
abdecken.
13
Setzen Sie das Gerät in den Ausschnitt ein.
14
Sichern Sie das Gerät mit den mitgelieferten Schrauben an
der Montagefläche.
2
1
/
Zoll) eine oder
2
1
/
Zoll) die
8
(Einsetzen des
3).
an der Rückseite des
(Ansicht der
HINWEIS
15
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Hinweise zum Verbinden des Geräts
Nachdem Sie die Kabel mit der Halterung verbunden haben,
ziehen Sie die Sicherungsringe an, um jedes Kabel zu
befestigen.

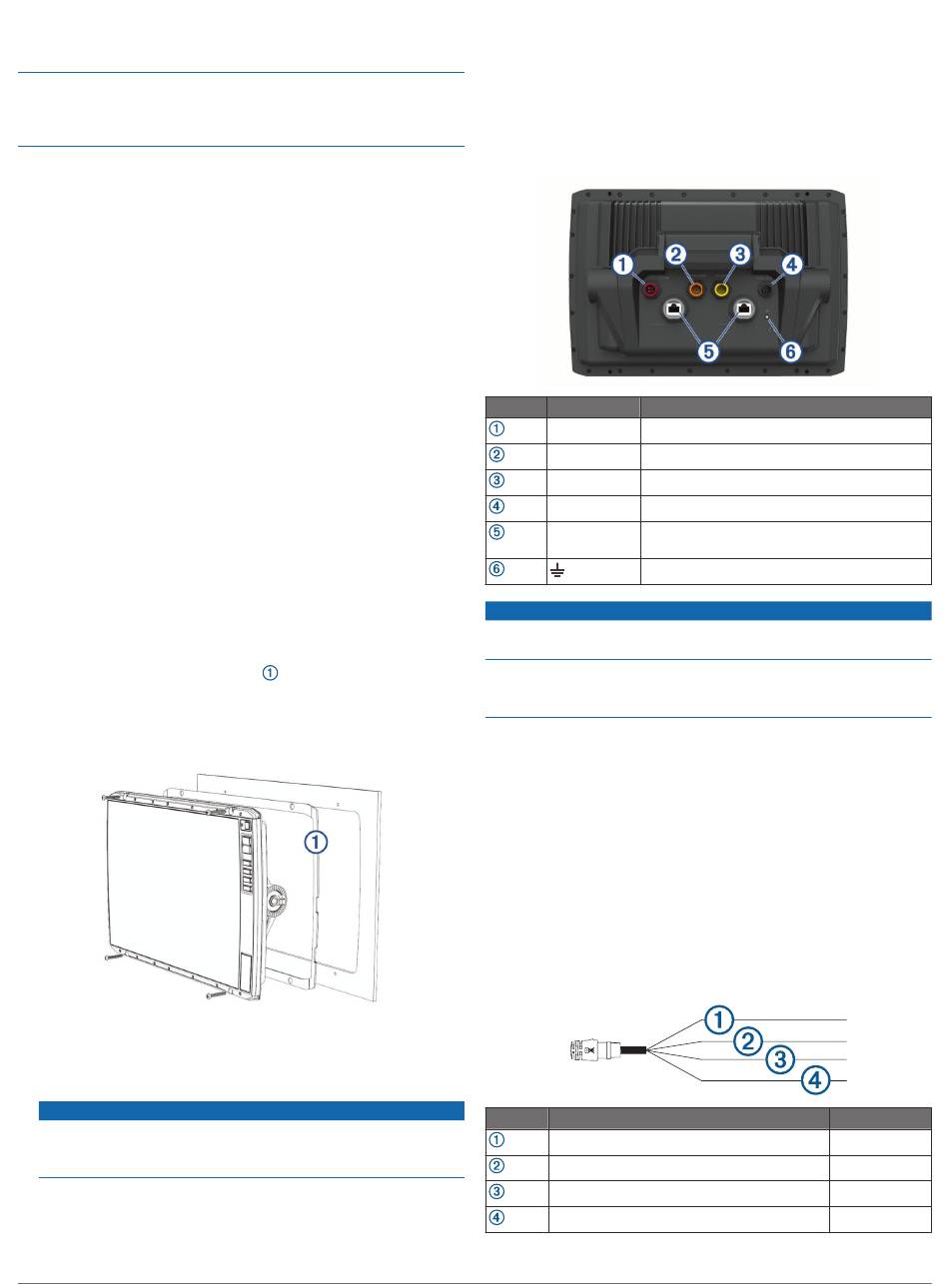

Ansicht der Anschlüsse
Element Bezeichnung Beschreibung
POWER
Stromversorgung und NMEA
12 PIN XDCR 12-Pin-Geber
LVS XDCR
Panoptix
NMEA 2000
NMEA 2000
NETWORK
ECHOMAP Netzwerk für die gemeinsame
Echolotnutzung
Erdungsschraube
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie die
nicht verwendeten Anschlüsse mit den Schutzkappen abdecken.
Setzen Sie die Ferritperlen am Netzwerk- und am Geberkabel in
der Nähe des Steckers auf, um Bestimmungen einzuhalten und
Störgeräusche zu reduzieren.
Netz- und Datenkabel
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung und mit NMEA 0183 Geräten verbunden.
• Wenn Sie keine NMEA 0183-Geräte verbinden, ignorieren
Sie die blauen und braunen Leitungen.
• Das Gerät weist einen integrierten NMEA 0183 Anschluss
auf, der für die Verbindung mit NMEA 0183 kompatiblen
Geräten dient.
• Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
von mindestens 1,31 mm
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
2
von 0,33 mm
(AWG 22) verwenden.
Element Funktion der Leitung
Integrierter NMEA 0183 Eingang (Rx)
Integrierter NMEA 0183 Ausgang (Tx)
Masse (Stromversorgung und NMEA 0183)
Stromversorgung
0183 Geräte
®
™
LiveScope
™
LVS12 12-Pin-Geber
Netzwerk
®
HINWEIS
2
(AWG 16) verwenden.
Leitungsfarbe
Braun
Blau
Schwarz
Rot
