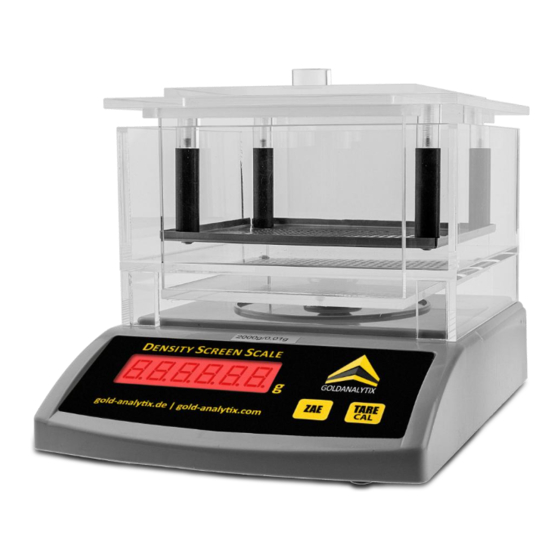

GOLDANALYTIX DENSITYSCREENSCALE Bedienungsanleitung

Die dichtewaage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
D
S
S
ENSITY
CREEN
CALE
D
D
G
IE
ICHTEWAAGE VON
OLDANALYTIX
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GOLDANALYTIX DENSITYSCREENSCALE

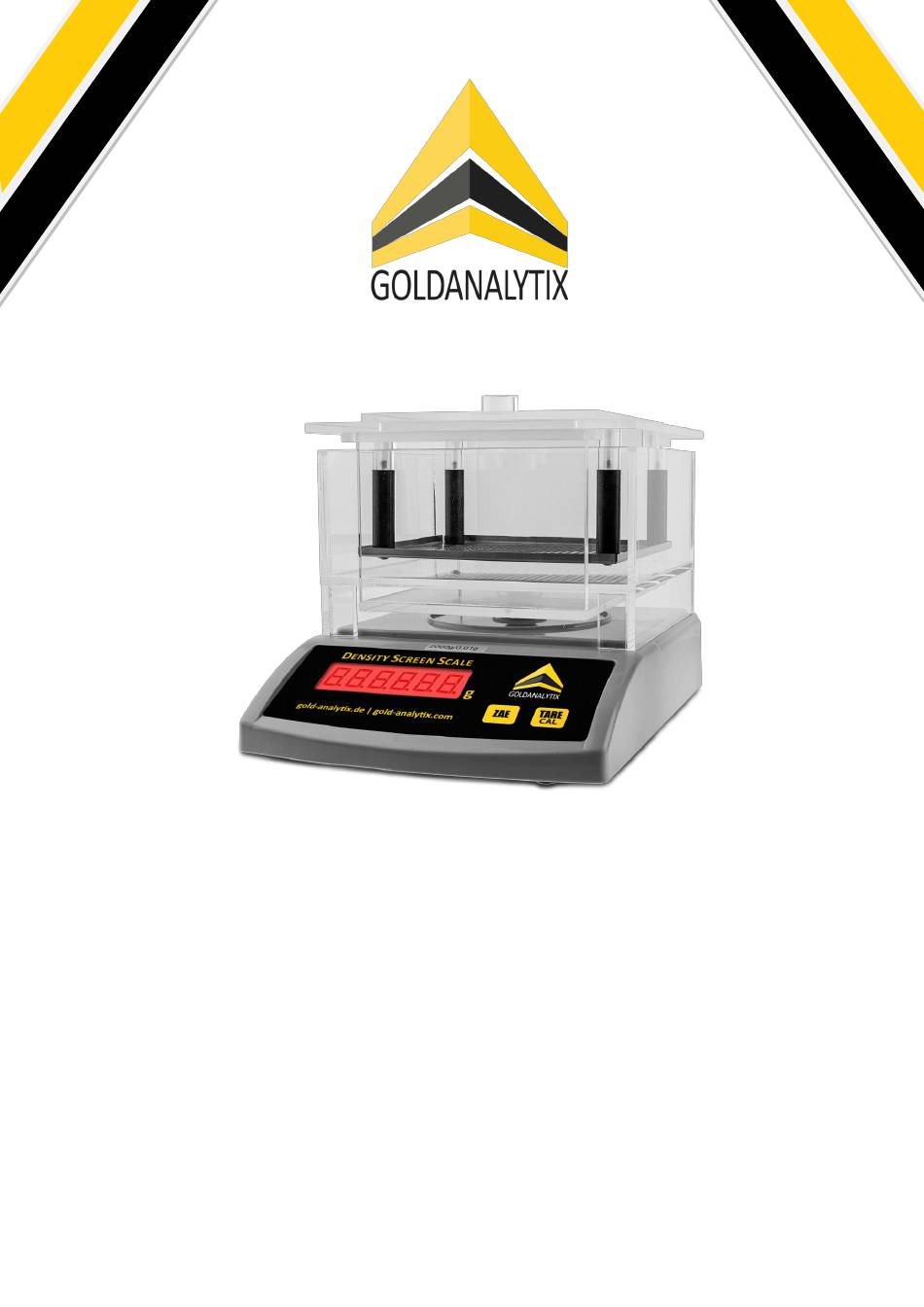

  • Seite 1 ENSITY CREEN CALE ICHTEWAAGE VON OLDANALYTIX Bedienungsanleitung...
  • Seite 2 September 2020, Rev. 1, 09/20 © 2020 MARAWE GmbH & Co. KG, Alle Rechte vorbehalten. Gedruckt in der EU. Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Über Goldanalytix / Kontakt ...................... 2 2. Einführung ..........................2 3. Lieferumfang ..........................3 4. Zusammenbau der DensityScreenScale ..................4 5. Vorbereitungen für die Messung ....................6 6. Durchführung einer Messung ....................8 7. Interpretation und Bewertung der Ergebnisse ................ 10 8.

  • Seite 4: Über Goldanalytix / Kontakt

    1. Über Goldanalytix / Kontakt Goldanalytix, gegründet im Jahr 2010, ist der führende Anbieter für Edelmetallprüfmethoden in Deutschland. In unserem Team arbeiten wir für Sie an der Entwicklung von sicheren und zuverlässigen Prüfmethoden für Edelmetalle aller Art. Die Produktentwicklung und Fertigung erfolgt dabei vollständig in Regensburg/Deutschland.

  • Seite 5: Lieferumfang

    Bitte lesen Sie die vorliegende Bedienungsanleitung vor der ersten Benutzung der DensityScreenScale sorgfältig durch. Die Dichtemessung als alleinstehende Methode reicht nicht für eine absolut sichere Aussage zur Echtheit von Gold, Silber, Platin, Palladium und weiteren Edelmetallen aus. Testen Sie immer mit mindestens einer weiteren Methode, um Edelmetallfälschungen auszuschließen.

  • Seite 6: Zusammenbau Der Densityscreenscale

    4. Zusammenbau der DensityScreenScale Schritt Beschreibung Stellen Sie die Waage auf eine ebene, feste Oberfläche. Setzen Sie unter leichtem Druck den Aluminiumaufsatz Waagenkonus Schraubgewinde. Befestigen Sie den Grundkörper aus Plexiglas beiliegenden Schraube (Kleinteilebeutel) auf dem Aluminiumaufsatz in der dargestellten Weise. Achten Sie dabei darauf, dass die senkrechten Flächen wie in der...
  • Seite 7 Stellen Sie den leeren Wasserbehälter in der dargestellten Weise auf die Waage. Achten Sie darauf, dass Sie Behälter passend Führungen auf der Waage stellen. Anschließend platzieren bereits vormontierten Messkorb- Träger auf dem Grundkörper. Achten darauf, Aussparungen/ Schienen im Korbhalter genau in die Seitenwände einzupassen, damit ein fester Halt...

  • Seite 8: Vorbereitungen Für Die Messung

    5. Vorbereitungen für die Messung Wir empfehlen Ihnen, die folgenden Vorschriften einzuhalten, um keine Ungenauigkeiten bei der Dichtebestimmung zu riskieren. Betriebszeit der Waage Schalten Sie die Waage 5-10 min vor den ersten Messungen ein, um die höchste Präzision der Waage zu gewährleisten. Die Waage liefert auf diese Weise die besten Ergebnisse, da eine Temperaturangleichung der feinen Mechanik benötigt wird.
  • Seite 9  Entfetten Sie das Prüfobjekt und den Messkorb  Zum Entfernen von Luftblasen rütteln Sie nach dem ersten Eintauchen vorsichtig am Gesamtaufbau  Entfernen Sie stärker anhaftende Luftblasen mit einem kleinen Pinsel  Reinigen Sie den Messkorb regelmäßig Porosität des Festkörpers Beim Eintauchen von Festkörpern in eine Flüssigkeit wird für gewöhnlich nicht die gesamte Luft in den (Mikro-)Poren durch die Flüssigkeit ersetzt.

  • Seite 10: Durchführung Einer Messung

    6. Durchführung einer Messung Schritt Beschreibung Vor der Messung: Waage einschalten und Korbhalter herausnehmen (falls eingesetzt). Behälter reinem, sauberem Wasser füllen. Gesamtfüll- volumen des Beckens beträgt 1,5 L. Füllen Sie daher circa 1,2-1,3 L ein. Für voluminöse Objekte, bei denen die Verdrängung sehr hoch ist, etwas weniger einfüllen.
  • Seite 11 Alternativ zur eigenen Berechnung (Punkt 10) können Sie das auf dem mitgelieferten USB-Stick gespeicherte Berechnungstool „Goldanalytix Dichtebestimmung“ nutzen. Dieses Tool ist speziell für die DensityScreenScale entwickelt und ermöglicht Ihnen eine blitzschnelle Berechnung des Dichtewerts inklusive einer Kurzanleitung zur Dichtemessung. Sämtliche Dichtetabellen sind der Software ebenfalls beigelegt. Außerdem können Sie die Werte...

  • Seite 12: Interpretation Und Bewertung Der Ergebnisse

    Vergleichen Sie die erhaltenen Werte mit den Werten in den Vergleichstabellen auf den nächsten beiden Seiten. Bitte beachten Sie, dass der von der DensityScreenScale erhaltene Messwert in Abhängigkeit von der Masse des Messobjekts Abweichungen vom wahren Dichtewert aufweisen kann. Dies ist fundamental durch das zugrundeliegende Messprinzip determiniert.
  • Seite 13 Abbildung 1. Dichtewaagen-Messfehler von Gold- und Silberbarren in Abhängigkeit der Masse...

  • Seite 14: Dichtetabellen Von Metallen Und Legierungen

    8. Dichtetabellen von Metallen und Legierungen Legierung Dichte [g/cm Metall Dichte [g/cm Iridium 22,6 Gelbgoldlegierungen (Standardlegierungen) Osmium 22,6 19,3 Platin 21,5 19,0 Gold 19,3 17,8 Wolfram 19,3 16,8 Uran 19,1 16,2 Quecksilber 14,3 15,4 Palladium 12,0 11,5 Blei 11,3 11,2 Silber 10,5 10,9...
  • Seite 15 Gold 333er-Legierungen Dichte Legierung [g/cm Ag in ‰ Cu in ‰ Zn in ‰ Sn in ‰ Ni in ‰ 11,0 10,9 10,9 10,8 10,7 10,8 11,2 Gold 585er-Legierungen Dichte Legierung [g/cm Ag in ‰ Cu in ‰ Zn in ‰ Cd in ‰...

  • Seite 16: Funktionen Der Präzisionswaage

    9. Funktionen der Präzisionswaage Ein-/Ausschalten (I/O): Auf der Rückseite der Waage befindet sich der Hauptschalter zum Ein- und Ausschalten des Geräts. Der Selbsttest beginnt mit dem Displaytest. Bei korrekter Funktionsweise leuchtet zunächst die „8.8.8.8.8.8“-Anzeige auf dem Display auf, anschließend das Nominalgewicht („2000,00 g“).

  • Seite 17: Spezifikationen Der Präzisionswaage

    Spezifikationen der Präzisionswaage Spezifikation Beschreibung Eigengewicht (ohne Aufsatz) ca. 1,7 kg Messbereich 2000 g/0,01 g Selbstkalibrierung Tarierfunktion Zusatzfunktionen Zählen Fehleranzeige +5 °C bis + 35 °C im Betrieb Umgebungsbedingungen +10 °C bis + 50 °C bei Lagerung Umwelt- und Entsorgungshinweise Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß...

  • Seite 18: Weitere Geräte Von Goldanalytix

    Weitere Geräte von Goldanalytix GoldScreenPen Beim GoldScreenPen handelt es sich um das vielseitigste Edelmetall-Messsystem auf dem Markt. Die miniaturisierte Messspitze ermöglicht die Messung von Münzen, Barren und Schmuck (auch in Folien und Blistern). Dabei erfolgt die Ausgabe des Leitwerts, welcher bis zu einer Tiefe von ca. 0,5 mm...
  • Seite 20 Goldanalytix ist eine eingetragene Marke der MARAWE GmbH & Co. KG Donaustaufer Str. 378, Gebäude 64 93055 Regensburg Amtsgericht – Registergericht – Regensburg HRA 9148, Sitz: Regensburg Persönlich haftende Gesellschafterin: MARAWE Verwaltungs GmbH, Sitz: Regensburg Amtsgericht Regensburg HRB 14591 Geschäftsführer: Dr. Jonas Mark, Dr. Peter Raster, Dr. Stefan Weiß...
