pichler C3363 Anleitung

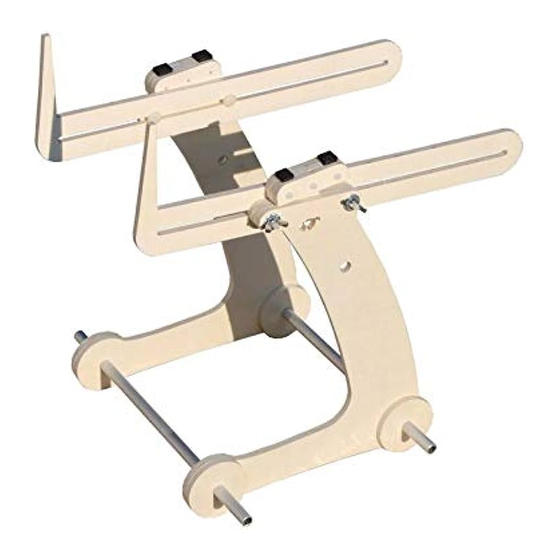

Schwerpunktwaage # C3363
Balance Scale
Balance centre de gravité
Bilancia baricentro
---------------------------------------------------------------------------------------------------------------------------------------------
[DE] ANLEITUNG
1. Lösen Sie die Bauteile mit einem scharfen Messer aus (Abb. 1) und schleifen Sie die Kanten z.B. mit der
Extron Sandpapierfeile (Abb. 2).
2. Kleben Sie die runden Scheiben mittig mit Holzleim an die Stützen (Abb. 3). Nach dem Trocknen können
Sie mit einem Bohrer die Holzteile aufbohren und so die Alurohre exakt einpassen (Abb. 4). Die Alurohre
sollten verschiebbar bleiben aber nicht in den Löchern wackeln.
3. Montieren Sie die Längsträger an die Stützen (Abb.5).
4. Bauen Sie eine Wippe aus den drei Holzteilen (Abb.6) und stecken Sie die Schrauben durch (Schrauben
evtl. kürzen). Achten Sie auf Leichtgängigkeit, notfalls die mittlere Bohrung etwas erweitern
5. Wir empfehlen die Schwerpunktwaage zur Imprägnierung gegen Schmutz und Feuchtigkeit mit PALETTI
Klarklack zu lackieren (Abb. 7).
6. Kleben Sie zum Schutz der Tragflächen Moosgummistücke auf die Wippe (Abb. 8).
Um den Schwerpunkt am Flugmodell auszuwiegen setzen Sie das fertig montierte, flugfertige Modell auf
die Schwerpunktwaage mit den Tragflächen bis zum Anschlag. Stellen Sie den gewünschten Schwerpunkt
auf beiden Seiten der Schwerpunktwaage millimetergenau ein (Die genaue Angabe des Schwerpunkts
erhalten Sie von Ihrem Modellhersteller). Wenn das Modell genau ausbalanciert in der Waage liegt,
stimmt der Schwerpunkt. Hängt das Modell nach hinten, ist es schwanzlastig bzw. wenn das Modell nach
vorne hängt ist es kopflastig. Bei Elektromodellen hilft häufig das Verschieben des Flugakkus. Ansonsten
muß entweder vorne oder hinten Trimm Ballast (Abb.9) hinzugefügt werden.
---------------------------------------------------------------------------------------------------------------------------------------------
[DE] INSTRUCTIONS
1.Release the wood parts with a sharp knife # X5563 (Fig. 1) and grind the edges e.g. with the Extron sandpaper file # X5565 (Fig.
2).
2. Glue the round discs to the supports in the middle with wood glue (Fig. 3). After drying, you can use a drill to drill out the
wooden parts and thus fit the aluminum tubes exactly (Fig. 4). The aluminum tubes should remain movable but not wiggle in the
holes.
3. Mount the side members on the supports (Fig.5).
4. Build a rocker from the three wooden parts (Fig. 6) and push the screws through (shorten the screws if necessary). Pay attention
to ease of movement, if necessary expand the middle hole a little
5. We recommend painting the center of gravity scale with impregnation against dirt and moisture with PALETTI clear lacquer (Fig.
7).
6. Stick foam rubber pieces on the rocker to protect the wings (Fig. 8).
To weigh the center of gravity on the flight model, place the fully assembled, ready-to-fly model on the center of gravity scale with
the wings up to the stop. Set the desired center of gravity on both sides of the center of gravity with millimeter accuracy (you can
