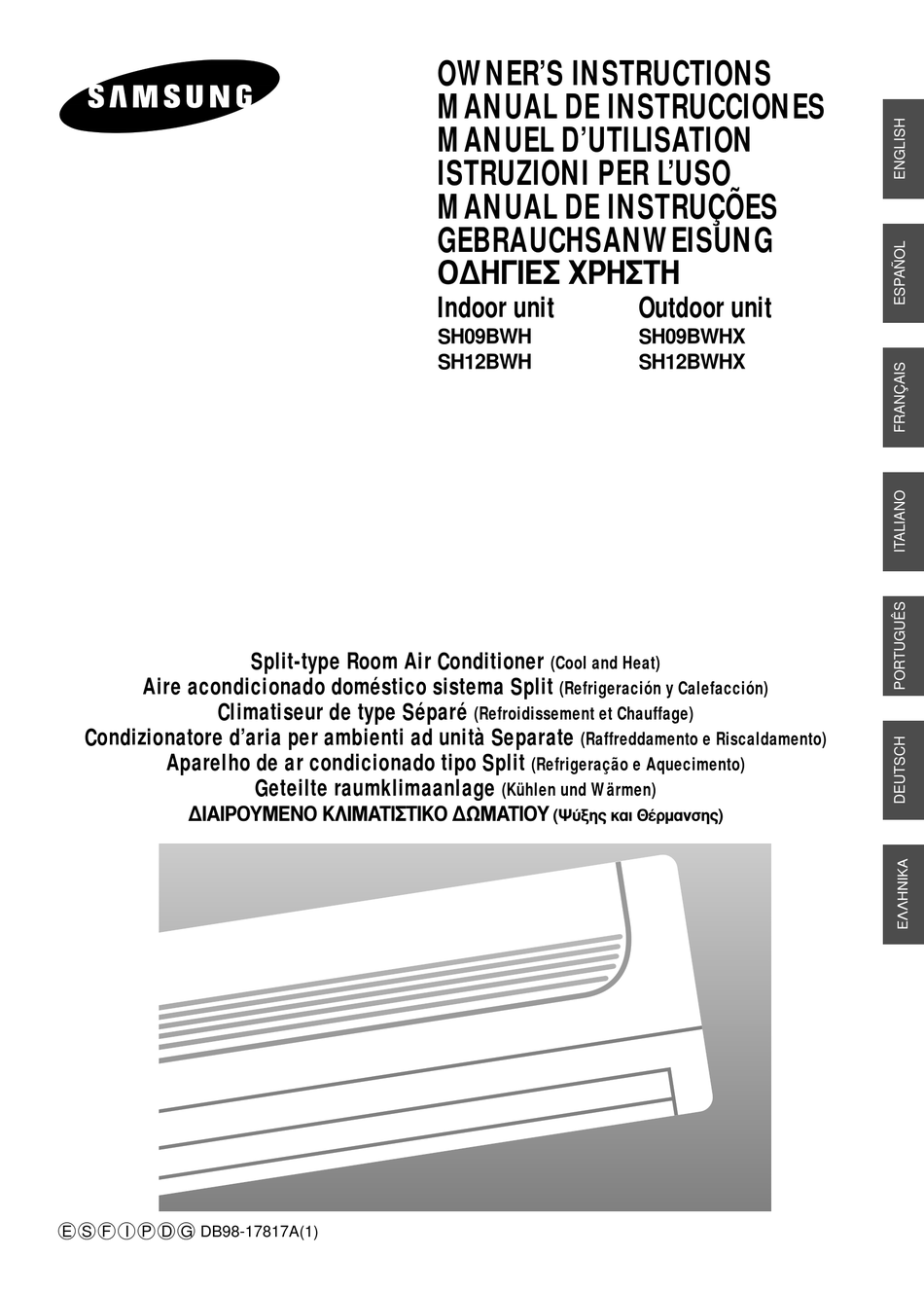

E S F I P D G DB98-17817A(1)
Split-type Room Air Conditioner
Geteilte raumklimaanlage
OWNER'S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D'UTILISATION
ISTRUZIONI PER L'USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG
√¢∏°π∂™ Ã∏™∆∏
Indoor unit

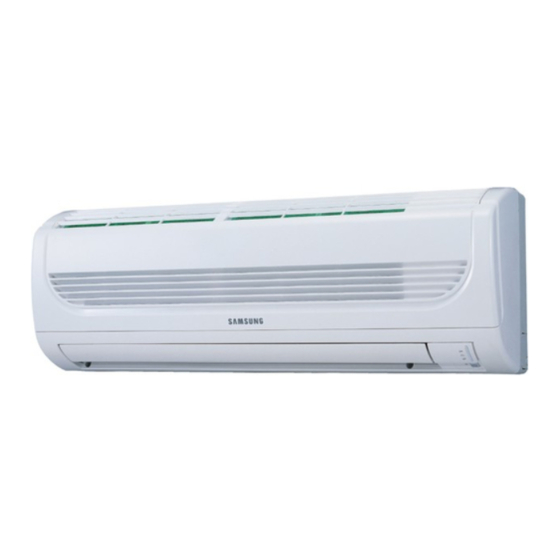

SH09BWH
SH12BWH
(Cool and Heat)
(Refrigeración y Calefacción)
(Refroidissement et Chauffage)
(Raffreddamento e Riscaldamento)
(Refrigeração e Aquecimento)
(Kühlen und Wärmen)
(æ‡Í˘ Î·È £¤ÚÌ·ÓÛ˘)
Outdoor unit
SH09BWHX
SH12BWHX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung SH09BWH
Inhaltszusammenfassung für Samsung SH09BWH
- Seite 1 MANUAL DE INSTRUCCIONES MANUEL D’UTILISATION ISTRUZIONI PER L’USO MANUAL DE INSTRUÇÕES GEBRAUCHSANWEISUNG √¢∏°π∂™ Ã∏™∆∏ Indoor unit Outdoor unit SH09BWH SH09BWHX SH12BWH SH12BWHX Split-type Room Air Conditioner (Cool and Heat) Aire acondicionado doméstico sistema Split (Refrigeración y Calefacción) Climatiseur de type Séparé...
-
