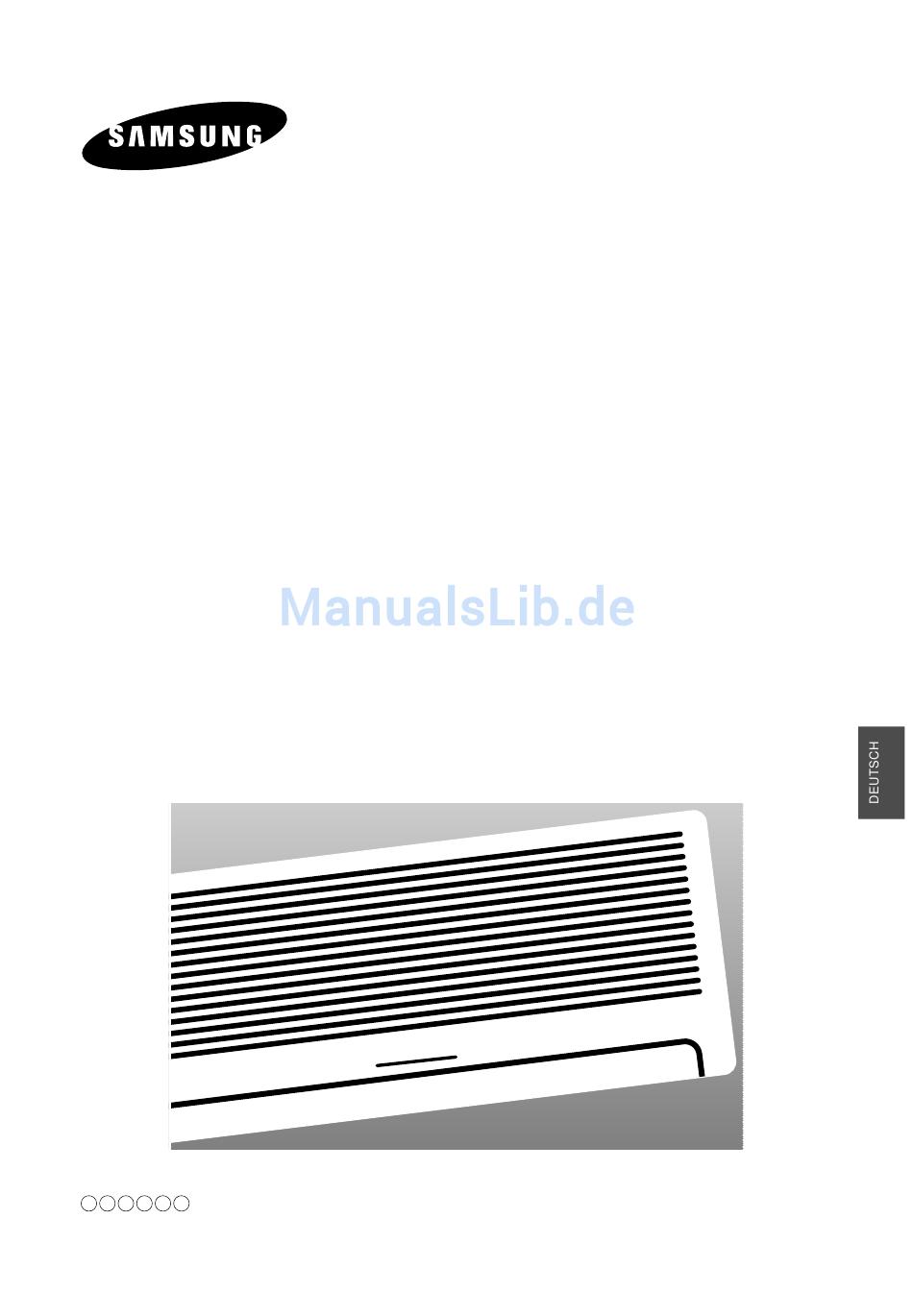

OWNER'S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
ISTRUZIONI PER L'USO
MANUAL DE INSTRUÇÕES
MANUEL D'UTILISATION
GEBRAUCHSANWEISUNG
Indoor Unit
SH12YA1
SH12UA1
SH12YA9
Split-type Room Air Conditioner
(Cool and Heat)
Aire acondicionado doméstico sistema Split
(Refrigeración y Calefacción)
Condizionatore d'aria per ambienti ad unità Separate
(Raffreddamento e Riscaldamento)
Aparelho de ar condicionado tipo Split
(Refrigeração e Aquecimento)
Climatiseur de type Séparé
(Refroidissement et Chauffage)
Geteilte raumklimaanlage
(Kühlen und Wärmen)
E S I P F D DB68-01374A(4)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung SH12YA1
Inhaltszusammenfassung für Samsung SH12YA1
- Seite 1 OWNER’S INSTRUCTIONS MANUAL DE INSTRUCCIONES ISTRUZIONI PER L’USO MANUAL DE INSTRUÇÕES MANUEL D’UTILISATION GEBRAUCHSANWEISUNG Indoor Unit SH12YA1 SH12UA1 SH12YA9 Split-type Room Air Conditioner (Cool and Heat) Aire acondicionado doméstico sistema Split (Refrigeración y Calefacción) Condizionatore d’aria per ambienti ad unità Separate...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Beim Betrieb der Klimaanlage sind folgende Vorsichtsmaßnahmen zu ergreifen. Sicherstellen, daß die Innenraumeinheit immer gut belüftet ist; die Einheit NICHT mit Decken oder anderen Gegenständen abdecken. In die Innenraumeinheit dürfen NIEMALS irgendwelche Flüssigkeiten eindringen. Sollte dies dennoch geschehen, schalten Sie den Leistungsschalter für die Klimaanlage aus und wenden Sie sich an Ihren Installationsfachmann. -
Seite 3: Inhaltsverzeichnis
Inhalt ORBEREITEN DER KLIMAANLAGE Sicherheitshinweise ....... . .2 Ansicht der Einheit ........4 Fernbedienung - Tasten und Display . -
Seite 4: Ansicht Der Einheit
Ansicht der Einheit Das Muster und die äußere Form ändern sich gemäß dem Modell. Innenraumeinheit Lufteinlaß Luftströmungslamellen Luftfilter (Auslaß) (unter dem Gitter) Fernbedienungs-Sensor BETRIEBS-Anzeige TURBO-Anzeiger(ORANGE) (Betrieb : ROT, Entfrostung: GRÜN) SLEEP-Anzeiger(ORANGE) TIMER-Anzeiger (ORANGE) ON/OFF-Schalter... - Seite 5 Ausseneinheit Luft Einlass (Rückseite) Luft Auslass Verbindungsklappe (Innenseite)
-
Seite 6: Fernbedienung - Tasten Und Display
Fernbedienung - Tasten und Display Modus-Auswahltaste Fernbedienung (Automatisch, Kühlen, Übertragungsanzeiger Trocknen,Ventilator, Heizen) Betriebsart( Automatisch, Kühlen, Trocknen, Ventilator, Heizen Temperatureinstelltasten Temperatur Einstellung Turbo-Modus Turbo/Schlaf Modus Sleep-Modus Auswahltaste Ventilatorgeschwindigkeit Taste zur Einstellung der Ventilatorgeschwindigkeit Luftströmungsrichtung Schaukel Taste On Timer Einstellung On Timer Taste Off Timer Einstellung Off Timer Taste Batteriespannungsanzeige... -
Seite 7: Inbetriebsnahme
Inbetriebsnahme Sie haben eine geteilte Raumklimaanlage gekauft, die durch Ihren Installationsfachmann installiert wurde. Diese Bedienungsanleitung enthält viele wertvolle Informationen zu der Klimaanlage. Bitte nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen, damit Sie alle Möglichkeiten der Anlage optimal nützen können. Das Handbuch ist folgendermaßen strukturiert. -
Seite 8: Einsetzen Der Batterien In Die Fernbedienung
Einsetzen der Batterien in die Fernbedienung Batterien müssen in die Fernbedienung eingesetzt oder ausgetauscht werden, wenn: die Klimaanlage gekauft wurde; die Fernbedienung nicht einwandfrei funktioniert. Benutzen Sie zwei AAA. LR03 1.5V Batterien. Benutzen Sie keine alten Batterien oder Batterien unterschiedlicher Art. Die Batterien können nach 12 Monaten vollkommen entladen sein, auch wenn sie nicht benutzt wurden. -
Seite 9: Wählen Des Automatischen-Betriebs
Wählen des Automatischen-Betrieb Sie können die Klimaanlage mit der Fernbedienung im Automatik-Betrieb einschalten. Im Automatik-Betrieb werden die Standardtemperatur und die optimale Ventilatorgeschwindigkeit automatisch gewählt. Sie können die Standardtemperatur einstellen, jedoch nicht die Ventilatorgeschwindigkeit. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der OPERATION Blinker auf der Innenraumeinheit kommen. -
Seite 10: Kühlen Des Raums
Kühlen des Raums Zum Einstellen der Kühltemperatur und der Ventilatorgeschwindigkeit beim Kühlen muß der Kühlbetrieb gewählt werden. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der OPERATION Blinker auf der Innenraumeinheit kommen. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. Die Innenraumeinheit gibt ein akustisches Signal von sich. Die Klimaanlage ist mit einem Schutzmechanismus WICHTIG ausgestattet, der verhindert, daß... -
Seite 11: Heizen Des Raums
Heizen des Raums Zum Einstellen: der Heiztemperatur und der Ventilatorgeschwindigkeit beim Heizen muß der Heizbetrieb gewählt werden. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der OPERATION Blinker auf der Innenraumeinheit kommen. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. Die Innenraumeinheit gibt ein akustisches Signal von sich. Die Klimaanlage ist mit einem Schutzmechanismus WICHTIG ausgestattet, der verhindert, daß... -
Seite 12: Schnelles Ändern Der Raumtemperatur
Schnelles Ändern der Raumtemperatur Die Turbo-Kühl/Heiz-Funktion dient zum möglichst schnellen Kühlen oder Heizen des Raums. Sie sind gerade nach Hause gekommen, empfinden den Raum als sehr warm und möchten ihn möglichst schnell herunterkühlen. Die Turbo-Funktion läuft 30 Minuten lang mit maximalen Einstellungen, bevor sie automatisch wieder zu der zuvor gewählten Betriebsart und Temperatur zurückkehrt. -
Seite 13: Entfernen Von Übermäßiger Feuchtigkeit
Entfernen von übermäßiger Feuchtigkeit Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie ihr die übermäßige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der OPERATION Blinker auf der Innenraumeinheit kommen. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 14: Belüften Des Raums
Belüften des Raums Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventilatorfunktion FAN belüften. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der OPERATION Blinker auf der Innenraumeinheit kommen. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 15: Einstellen Der Vertikalen Luftströmungsrichtung
Einstellen der vertikalen Luftströmungsrichtung Je nach Position der Innenraumeinheit an der Raumwand können Sie die Position der äußeren Luftströmungslamellen am Boden der Einheit einstellen und so den Wirkungsgrad der Klimaanlage erhöhen. Die SCHWINGEN Taste ein oder mehrere Male wie verlangt, drücken. Ergebnis: Das außen Blatt wird senkrecht einstellen. -
Seite 16: On Timer Einstellen
On Timer einstellen Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste ON TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunde bis einschliesslich 24 Stunden. -
Seite 17: Off Timer Einstellen
Off Timer einstellen Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste OFF TIMER einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0.5 Stunden bis einschlisslich 24 Stunden. -
Seite 18: Schlafprogrammierung Mit Dem Sleep-Timer
Schlafprogrammierung mit dem Sleep-Timer Wenn der Raum gekühlt oder geheizt wird, kann der Sleep-Timer benutzt werden, um die Klimaanlage nach einem Zeitraum von sechs Stunden automatisch auszuschalten. Wenn die Einheit zu einer bestimmten Uhrzeit ausgeschaltet werden soll, sehen Sie in der Seite 17 nach. -
Seite 19: Empfehlungen Für Den Betrieb
Empfehlungen für den Betrieb Nachstehend folgen einige Empfehlungen für den Betrieb der Klimaanlage. Thema Empfehlung Die Wärmepumpe in der Klimaanlage absorbiert die Heizleistungen Wärme von der Außenluft und führt sie nach innen. Wenn die Temperatur der Außenluft fällt, heizt die Klimaanlage weniger. -
Seite 20: Temperatur- Und Feuchtigkeitsbereich
Temperatur- und Feuchtigkeitsbereich In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann. Wenn die Klimaanlage Dann... benutzt wird bei... hohen Temperaturen kann die automatische Schutzfunktion ausgelöst und die Klimaanlage gestoppt werden. niedrigen Temperaturen kann der Wärmetauscher einfrieren, was zu Wasseraustritt oder einer anderen Fehlfunktion führt. -
Seite 21: Fehlersuche Und -Behebung
Fehlersuche und -behebung Bevor Sie sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen durch. Dadurch können Sie die Zeit und den Aufwand für einen eventuell unnötigen Anruf sparen. Problem Erläuterung/Lösung Die Klimaanlage funktioniert Kontrollieren, ob der Leistungsschalter für die Klimaanlage angeschaltet ist. überhaupt nicht Kontrollieren, ob der OPERATION-Blinker an der Innenraumeinheit leuchtet;... -
Seite 22: Bedienen Der Klimaanlage Ohne Fernbedienung
Bedienen der Klimaanlage ohne Fernbedienung Die Klimaanlage kann direkt von der Innenraumeinheit aus bedient werden, wenn die Fernbedienung nicht verfügbar oder defekt ist. Zum Einschalten der Klimaanlage den Schalter ON/OFF auf der rechten Seite der Innenraumeinheit drücken. Ergebnis: Die OPERATION-Anzeige an der Innenraumeinheit leuchtet auf. -
Seite 23: Technische Spezifikationen
Technische Spezifikationen Modell Stromversorgung Innenraumeinheiten SH12YA1 SH12UA1 220-240V~, 50Hz SH12YA9 Paket-Gewicht der Plastik das Holz Modell das Papier SH12YA1 SH12UA1 2.51kg 0.48kg SH12YA9... - Seite 24 MEMO...
- Seite 26 THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: DIESE KLIMAANLAGE IST FABRIZIERT VON: ELECTRONICS Printed in Korea...
