Aire acondicionado doméstico sistema Split
Climatiseur de type Séparé
Condizionatore d'aria per ambienti ad unità Separate
Aparelho de ar condicionado tipo Split
¢IAIPOYMENO K§IMATI™TIKO ¢øMATIOY
E S F I P D G DB98-20924A(2)
Split-type Room Air Conditioner
Geteilte raumklimaanlage
OWNER'S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D'UTILISATION
ISTRUZIONI PER L'USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG
√¢∏°π∂™ Ã∏™∆∏

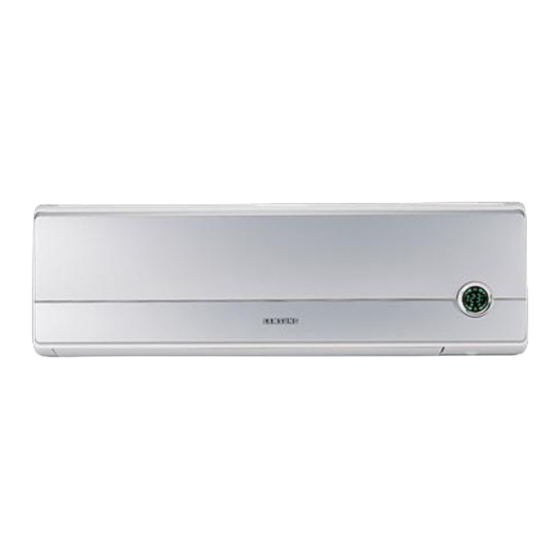

Indoor unit
AQ07P2GED
AQ18P0GBD
SH07APGD
AQ18P0GED
SH07ZP2D
SH18AP0D
AQ09P2GBD
SH18ZP0D
AQ09P2GED
AQ24P6GBD
SH09APGD
AQ24P6GED
SH09ZP2D
SH24AP6D
AQ12P4GBD
SH24ZP6D
AQ12P4GED
SH12APGD
SH12ZP4D
(Cool and Heat)
(Refrigeración y Calefacción)
(Refroidissement et Chauffage)
(Raffreddamento e Riscaldamento)
(Refrigeração e Aquecimento)
(Kühlen und Wärmen)
(æ‡Í˘ Î·È £¤ÚÌ·ÓÛ˘)
Outdoor unit
UQ07P2GED
UQ18P0GBD
SH07APGDX
UQ18P0GED
SH07ZP2DX
SH18AP0DX
UQ09P2GBD
SH18ZP0DX
UQ09P2GED
UQ24P6GBD
SH09APGDX
UQ24P6GED
SH09ZP2DX
SH24AP6DX
UQ12P4GBD
SH24ZP6DX
UQ12P4GED
SH12APGDX
SH12ZP4DX
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung AQ07P2GED
Inhaltszusammenfassung für Samsung AQ07P2GED
- Seite 1 OWNER’S INSTRUCTIONS MANUAL DE INSTRUCCIONES MANUEL D’UTILISATION ISTRUZIONI PER L’USO MANUAL DE INSTRUÇÕES GEBRAUCHSANWEISUNG √¢∏°π∂™ Ã∏™∆∏ Indoor unit Outdoor unit AQ07P2GED AQ18P0GBD UQ07P2GED UQ18P0GBD SH07APGD AQ18P0GED SH07APGDX UQ18P0GED SH07ZP2D SH18AP0D SH07ZP2DX SH18AP0DX AQ09P2GBD SH18ZP0D UQ09P2GBD SH18ZP0DX AQ09P2GED AQ24P6GBD UQ09P2GED UQ24P6GBD...
-
Seite 2: Sicherheitshinweise
Produkt registrieren und gewinnen unter www.samsung.com/global/register Sicherheitshinweise Die folgende Vorsichtsmaßnahmen müßen genommen werden, wenn Sie die Klimaanlage benutzen. Die Gefahr des elektrischen Schlags. • Können der Verletzung oder VORWARNUNG dem Tod verursachen. • Alle Fern Elektrische Strom Lieferungen vor der Reparatur, Installation oder der Reinigung abstellen. • Diese Sache muß... -
Seite 3: Inhaltsverzeichnis
Inhalt ORBEREITEN DER KLIMAANLAGE Sicherheitshinweise ........Ansicht der Einheit ........Fernbedienung - Tasten und Display . -
Seite 4: Ansicht Der Einheit
Ansicht der Einheit Das Muster und die äußere Form ändern sich gemäß dem Modell. Innenraumeinheit Auto-grill Lufteinlaß Raum Temperatur Sensor Ein/Aus Schalter Luftfilter (unter dem Gitter) Fernbedienungs-Sensor Luftströmungslam ellen (Auslaß) Betrieb Blinker Temperatur & Raum- Timer Blinker temperatur einstellen Schlaf Timer Blinker Anion Blinker Fan Geschwindigkeit Einstellung... - Seite 5 Ausseneinheit UQ07P2GED SH07ZP2DX UQ09P2GBD UQ09P2GED SH09ZP2DX UQ12P4GBD UQ12P4GED SH12ZP4DX Lufteinfluss (Rückseite) Luft Auslass Verbindungsklappe Ausseneinheit SH07APGDX SH09APGDX Lufteinfluss (Rückseite) Luft Auslass Verbindungsklappe (Innenseite) Ausseneinheit SH12APGDX Lufteinfluss (Rückseite) Luft Auslass Verbindungsklappe (Innenseite) Ausseneinheit UQ18P0GBD UQ18P0GED SH18AP0DX SH18ZP0DX UQ24P6GBD UQ24P6GED SH24AP6DX SH24ZP6DX Lufteinfluss (Rückseite) Luft Auslass Verbindungsklappe...
-
Seite 6: Fernbedienung - Tasten Und Display
Fernbedienung - Tasten und Display Betriebsart( Automatisch, Fernbedienung Kühlen, Trocknen, Übertragungsanzeiger Ventilator, Heizen) Batteriespannungsanzeige Turbo-Modus Ventilatorgeschwindigkeit Temperatur Einstellung Anion Blinker Luftströmungsrichtung Sleep-Modus Off Timer Einstellung On Timer Einstellung Energie Sparen An/Ab Taste Temperatureinstelltasten Modus-Auswahltaste (Automatisch, Kühlen, Trocknen,Ventilator, Heizen) Digital An/Ab Taste Taste zur Einstellung der Ventilatorgeschwindigkeit Schaukel Taste... -
Seite 7: Inbetriebsnahme
Inbetriebsnahme Sie haben eine geteilte Raumklimaanlage gekauft, die durch Ihren Installationsfachmann installiert wurde. Diese Bedienungsanleitung enthält viele wertvolle Informationen zu der Klimaanlage. Bitte nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen, damit Sie alle Möglichkeiten der Anlage optimal nützen können. Das Handbuch ist folgendermaßen strukturiert. -
Seite 8: Einsetzen Der Batterien In Die Fernbedienung
Einsetzen der Batterien in die Fernbedienung Batterien müssen in die Fernbedienung eingesetzt oder ausgetauscht werden, wenn: die Klimaanlage gekauft wurde; die Fernbedienung nicht einwandfrei funktioniert. Benutzen Sie zwei AAA. LR03 1.5V Batterien. Benutzen Sie keine alten Batterien oder Batterien unterschiedlicher Art. Die Batterien können nach 12 Monaten vollkommen entladen sein, auch wenn sie nicht benutzt wurden. -
Seite 9: Wählen Des Automatischen-Betrieb
Wählen des Automatischen-Betrieb Sie können die Klimaanlage mit der Fernbedienung im Automatik-Betrieb einschalten. In der Automatischen Mode, die optimale Temperatur und die Fan Geschwindigkeit sind automatisch gewählt. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 10: Kühlen Des Raums
Kühlen des Raums Zum Einstellen der Kühltemperatur und der Ventilatorgeschwindigkeit beim Kühlen muß der Kühlbetrieb gewählt werden. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. Die Innenraumeinheit gibt ein akustisches Signal von sich. Die Klimaanlage ist mit einem Schutzmechanismus WICHTIG ausgestattet, der verhindert, daß... -
Seite 11: Heizen Des Raums
Heizen des Raums Zum Einstellen: der Heiztemperatur und der Ventilatorgeschwindigkeit beim Heizen muß der Heizbetrieb gewählt werden. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. Die Innenraumeinheit gibt ein akustisches Signal von sich. WICHTIG Die Klimaanlage ist mit einem Schutzmechanismus ausgestattet, der verhindert, daß... -
Seite 12: Schnelles Ändern Der Raumtemperatur
Schnelles Ändern der Raumtemperatur Die Turbo-Kühl/Heiz-Funktion dient zum möglichst schnellen Kühlen oder Heizen des Raums. Sie sind gerade nach Hause gekommen, empfinden den Raum als sehr warm und möchten ihn möglichst schnell herunterkühlen. Die Turbo-Funktion läuft 30 Minuten lang mit maximalen Einstellungen, bevor sie automatisch wieder zu der zuvor gewählten Betriebsart und Temperatur zurückkehrt. -
Seite 13: Entfernen Von Übermäßiger Feuchtigkeit
Entfernen von übermäßiger Feuchtigkeit Wenn die Luft in Ihrem Raum sehr feucht oder dämpfig ist, können Sie ihr die übermäßige Feuchtigkeit entziehen, ohne die Raumtemperatur zu stark abzusenken. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 14: Belüften Des Raums
Belüften des Raums Wenn die Luft in Ihrem Raum muffig ist, können Sie den Raum mit der Ventilatorfunktion FAN belüften. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 15: Wahl Energie Sparmode
Wahl Energie Sparmode Wenn Sie die Energie bei der Benutzung der Klimaanlage sparen möchten, die Energie Sparmode mit der Energie Spartaste wählen. Falls erforderlich, die Taste (Ein/Aus) drücken. Ergebnis: Der Betriebsblinker auf der Innenraumeinheit erleuchten. Die Klimaanlage startet in der zuletzt eingestellten Betriebsart. -
Seite 16: Anion Erzeugung
Anion Erzeugung Die Klimaanlage kann mit einem Ionapparat in der Innenraumeinheit das Anion erzeugen. Es ist eine zusätzliche Funktion, drum können Sie es irgendeine Mode wählen, auch wenn die Klimaanlage abgeschaltet ist. Die Taste drücken . Ergebnis: Die Klimaanlage erzeugt das Anion. Die Innenraumeinheit gibt ein akustisches Signal von sich. -
Seite 17: Einstellen Der Vertikalen Luftströmungsrichtung
Einstellen der vertikalen Luftströmungsrichtung Je nach Position der Innenraumeinheit an der Raumwand können Sie die Position der äußeren Luftströmungslamellen am Boden der Einheit einstellen und so den Wirkungsgrad der Klimaanlage erhöhen. Taste ein oder mehrere Male wie verlangt, drücken. Ergebnis: Das außen Blatt wird senkrecht einstellen. EMPFEHLUNG Beim... -
Seite 18: On Timer Einstellen
On Timer einstellen Die On Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0,5 Stunde bis einschliesslich 24 Stunden. -
Seite 19: Off Timer Einstellen
Off Timer einstellen Die Off Timer Funktion erlaubt die Klimaanlage automatisch anzuschalten nach einer gegebene Zeit. Sie können die Zeit von 30 Minuten bis 24 Stunden einstellen. Die Betrieb-Zeit einzustellen, die Taste einmal oder mehrfach drücken, bis die gefragte Zeit erscheint. Die einstellbare Zeit reicht von 0,5 Stunden bis einschlisslich 24 Stunden. -
Seite 20: Schlafprogrammierung Mit Dem Sleep-Timer
Schlafprogrammierung mit dem Sleep-Timer Wenn der Raum gekühlt oder geheizt wird, kann der Sleep-Timer benutzt werden, um die Klimaanlage nach einem Zeitraum von sechs Stunden automatisch auszuschalten. Wenn die Einheit zu einer bestimmten Uhrzeit ausgeschaltet werden soll, sehen Sie in der Seite 19 nach. -
Seite 21: Empfehlungen Für Den Betrieb
Empfehlungen für den Betrieb Nachstehend folgen einige Empfehlungen für den Betrieb der Klimaanlage. Thema Empfehlung Heizleistungen Die Wärmepumpe in der Klimaanlage absorbiert die Wärme von der Außenluft und führt sie nach innen. Wenn die Temperatur der Außenluft fällt, heizt die Klimaanlage weniger. Wenn Sie der Meinung sind, daß... -
Seite 22: Temperatur - Und Feuchtigkeitsbereich
Temperatur - und Feuchtigkeitsbereich In der nachstehenden Tabelle sind die Temperatur- und Feuchtigkeitsbereiche aufgeführt, in denen die Klimaanlage benutzt werden kann. Wenn die Klimaanlage benutzt wird bei... Dann... hohen Temperaturen kann die automatische Schutzfunktion ausgelöst und die Klimaanlage gestoppt werden. niedrigen Temperaturen kann der Wärmetauscher einfrieren, was zu Wasseraustritt oder einer anderen Fehlfunktion führt. -
Seite 23: Fehlersuche Und - Behebung
Fehlersuche und - behebung Bevor Sie sich an den Kundendienst wenden, führen Sie die folgenden einfachen Prüfungen durch. Dadurch können Sie die Zeit und den Aufwand für einen eventuell unnötigen Anruf sparen. Problem Erläuterung/Lösung Die Klimaanlage funktioniert Kontrollieren, ob der Leistungsschalter für die Klimaanlage angeschaltet ist. überhaupt nicht Kontrollieren, ob der Betriebsblinker an der Innenraumeinheit arbeitet: bei Bedarf die Taste... -
Seite 24: Reinigen Der Klimaanlage
Reinigen der Klimaanlage Für den besten Gebrauch Ihrer Klimaanlage, müssen Sie ihn regelmäßig säubern alle zwei Wochen, um den Staub zu entfernen, der auf dem Luftfilter ansammelt. Vor dem Reinigen der Klimaanlage, sicherzustellen, daß der WICHTIG Leistungsschalter für die Einheit ausgeschaltet wurde. Das niedrige Frontgitter nach unten schieben. -
Seite 25: Reinigung Des Desodorierung Und Biofilter (Option)
Reinigung des Desodorierung und Biofilter (Option) Um minuziöse Staubpartikel und Gerüche zu entfernen, sind der 07/09/12 Desodorierung und Biofilter in die Klimaanlage installiert. Sie sollen die Filter je 3 Monate reinigen. Das Oberfront-gitter, durch das Ziehen nach rechts und links, öffnen. Ziehen Sie den Desodorierung und Biofilter aus. - Seite 26 THIS AIR CONDITIONER IS MANUFACTURED BY: ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR: CE CLIMATISEUR EST FABRIQUE PAR: QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA: ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR: DIESE KLIMAANLAGE IST FABRIZIERT VON: AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O: ELECTRONICS...
