AUFBAU- UND BEDIENUNGSANLEITUNG
D
HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES PRODUKTES!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung
ist fester Bestandteil des Produktes. Bewahren Sie sie deshalb genauso wie die
Verpackung für spätere Fragen sorgfältig auf. Wenn Sie das Produkt an Dritte weiter-
geben, geben Sie bitte immer diese Bedienungsanleitung mit. Wenn das Produkt von
Kindern aufgebaut, benutzt oder repariert wird, sollte das nur unter Aufsicht von
Erwachsenen geschehen.
Technische Spezifikationen:

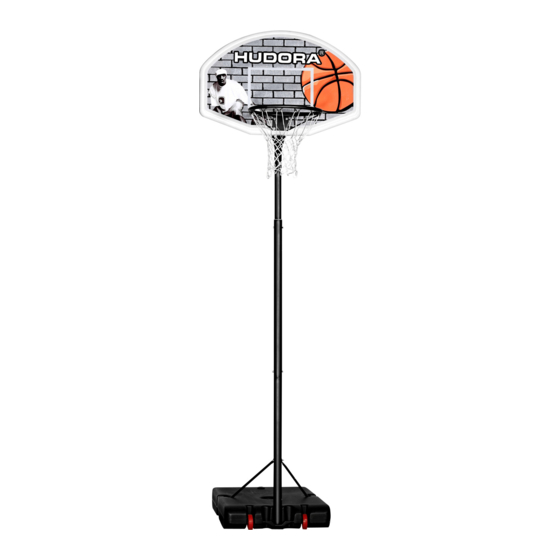

Artikel : Basketballständer Pro XXL
Artikelnummer : 71661
Gewicht : 18,8 kg
Höhenverstellbar: von 206 - 305 cm
Wenn Sie Probleme beim Aufbau haben oder weitere Produktinformationen wünschen
finden Sie alles Wissenswerte unter http://www.hudora.de.
Allgemeine Trainingsprinzipien:
1. Aufwärmen
Wärmen Sie sich vor jedem Training auf. Gehen oder Laufen auf der Stelle,
Stretching und leichte Dehnübungen eignen sich als Warm-up hervorragend.
2. Atmung
Die richtige Atmung spielt beim Training eine wichtige Rolle. Atmen Sie ruhig
und gleichmäßig. Halten Sie während des Trainings nie den Atem an.
3. Kleidung und Platz
Ziehen Sie zum Training bequeme Sportkleidung an. Ziehen Sie immer
Sportschuhe an, trainieren Sie nie mit nackten Füßen, Sandalen, Strümpfen
oder Strumpfhosen.
4. Abwärmen
Wärmen Sie sich nach dem Training mit leichten Dehnübungen oder Stretching
ab. So kann der Puls langsam sinken und der Körper regeneriert sich schneller
für die nächste Belastung, da die Stoffwechselabfälle (Laktate) durch die
abschließende Bewegung besser abgebaut werden können.
5. Gesundheit
Brechen sie das Übungsprogramm sofort ab, wenn Sie bei der Durchführung
der Übungen ein Ziehen in den Muskeln verspüren oder auch allgemeine
Schmerzen auftreten. Kontaktieren Sie zu Ihrer Sicherheit einen Arzt.
HANDHABUNG:
Achten Sie auf einen sicheren und festen Stand des Gerätes. Machen Sie die
Trainingszeit abhängig von Ihren Leistungsmöglichkeiten und überfordern Sie
sich nicht.
WARNUNG: Grundsätzlich sollten Sie vor der Aufnahme eines Trainings
Ihren Arzt/Ihre Ärztin konsultieren.
SICHERHEITSHINWEISE:
1. Wenn sie den Basketballständer weitergeben oder von einer anderen
Person benutzen lassen, stellen sie sicher, dass derjenige den Inhalt dieser
Gebrauchsanleitung kennt.
2. Stellen Sie den Basketballständer auf einen festen und ebenen Untergrund.
3. Füllen Sie immer den Fuß mit Wasser oder Sand, damit die Stabilität des Basket-
ballständers gewährleistet ist und nicht nach vorne fällt.
4. Lassen Sie Kinder nie in unmittelbarer Nähe des Trainingsgeräts ohne Aufsicht
spielen oder das Gerät montieren.
5. Dieses Trainingsgerät ist KEIN Spielzeug!
6. Das Trainingsgerät ist nur für private Nutzung geeignet. Mit jeglichem
kommerziellen Gebrauch verliert jede Garantie ihre Gültigkeit.
7. Benutzen Sie den Basketballständer nie in der Nähe von Wasser. Eine Benutzung in
der Nähe von einem Schwimmbad, Wasserbecken oder einer Sauna ist gefährlich
und macht die Garantie ungültig.
8. Tragen Sie zum Training geeignete Kleidung. Die Kleidung muss so beschaffen sein,
dass diese nicht aufgrund ihrer Form während des Trainings irgendwo hängen
bleiben kann. Tragen Sie immer Sportschuhe und trainieren Sie nie mit nackten
Füßen, Sandalen, Strumpfhosen oder Strümpfen.
9. Überprüfen Sie vor jeder Benutzung, dass der Basketballständer funktionsfähig ist
und benutzten Sie ihn nicht wenn er nicht einwandfrei funktioniert.
10. Wenn Sie sich schlecht fühlen, stoppen Sie sofort das Training.
11. Kontrollieren Sie den Basketballständer regelmäßig nach defekten Teilen und
tauschen Sie sie aus.
12. Benutzen Sie nur Original-Ersatzteile.
13. Verwenden Sie den Basketballständer nur für den beabsichtigten Zweck.
14. Tragen Sie keinen Schmuck mit dem Sie am Basketballkorb hängen bleiben können.
15. Klettern Sie nicht am Basketballständer herum.
16. Hängen Sie sich nicht an den Korb, führen Sie keine Dunks durch, der Basketball-
ständer könnte umkippen.
BENÖTIGTES WERKZEUG
• 13 mm Sechskantschraubenschlüssel
• Hammer (nicht im Lieferumfang)
• Wasserwaage (nicht im Lieferumfang)
TEILELISTE
Art. Nr.
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
1
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
2
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
3
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
4
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
5
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
6
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
7
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
8
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
9
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
10
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
11
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
12
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
13
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
14
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
15
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
16
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
17
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
18
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
19
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
20
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
21
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
Schritt 1:
Befestigen Sie die Rollen sowie die untere Stange (8) mit dem Achsbolzen (10).
Positionieren Sie diese wie in der Abbildung gezeigt (mit den Schrauben nach
hinten).
1
HUDORA GMBH • Jägerwald 13 • 42897 Remscheid
http://www.hudora.de
Bezeichnung
Brett
Korbring
Netz
Obere linke Verstrebung
Obere rechte Verstrebung
Obere Stange
Mittlere Stange
Untere Stange
Fuß
Achsbolzen
Rollen
Untere linke Verstrebung
Untere rechte Verstrebung
Deckel für Fuß
Große Schraubverschlusskappe
Schrauben, Unterlegscheiben und Muttern
M8x55 zur Befestigung von
Korb/ Brett/ oberer Stange
Schrauben, Unterlegscheiben und Muttern
M8x75 zur Befestigung der unteren
Verstrebungen/Stange
Schrauben, Unterlegscheiben und Muttern
M8x63 zur Befestigung der
Verstrebungen/ oberen Stange
Schrauben, Unterlegscheiben und Muttern
M8x18 zur Befestigung der
Verstrebungen/ Standfuß
Schrauben, Unterlegscheiben und Muttern
M8x45 zur Befestigung von
Verstrebungen/Brett
Schrauben, Unterlegscheiben und Muttern
M8x70 zur Befestigung von
oberer/mittlerer/unterer Stange
Menge
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
4
1
1
2
2
3
Art.-Nr. 71661
Stand 01/09
1/12
