LENCO DVP-733 Bedienungsanleitung
7″ widescreen tft lcd portable dvd/cd/mp3 player
Verwandte Anleitungen für LENCO DVP-733
Inhaltszusammenfassung für LENCO DVP-733
- Seite 28 Downloaded from www.Manualslib.com manuals search engine...
- Seite 56 Downloaded from www.Manualslib.com manuals search engine...
- Seite 84 56-65 Rust Street Maspeth, NY 11378 Downloaded from www.Manualslib.com manuals search engine...

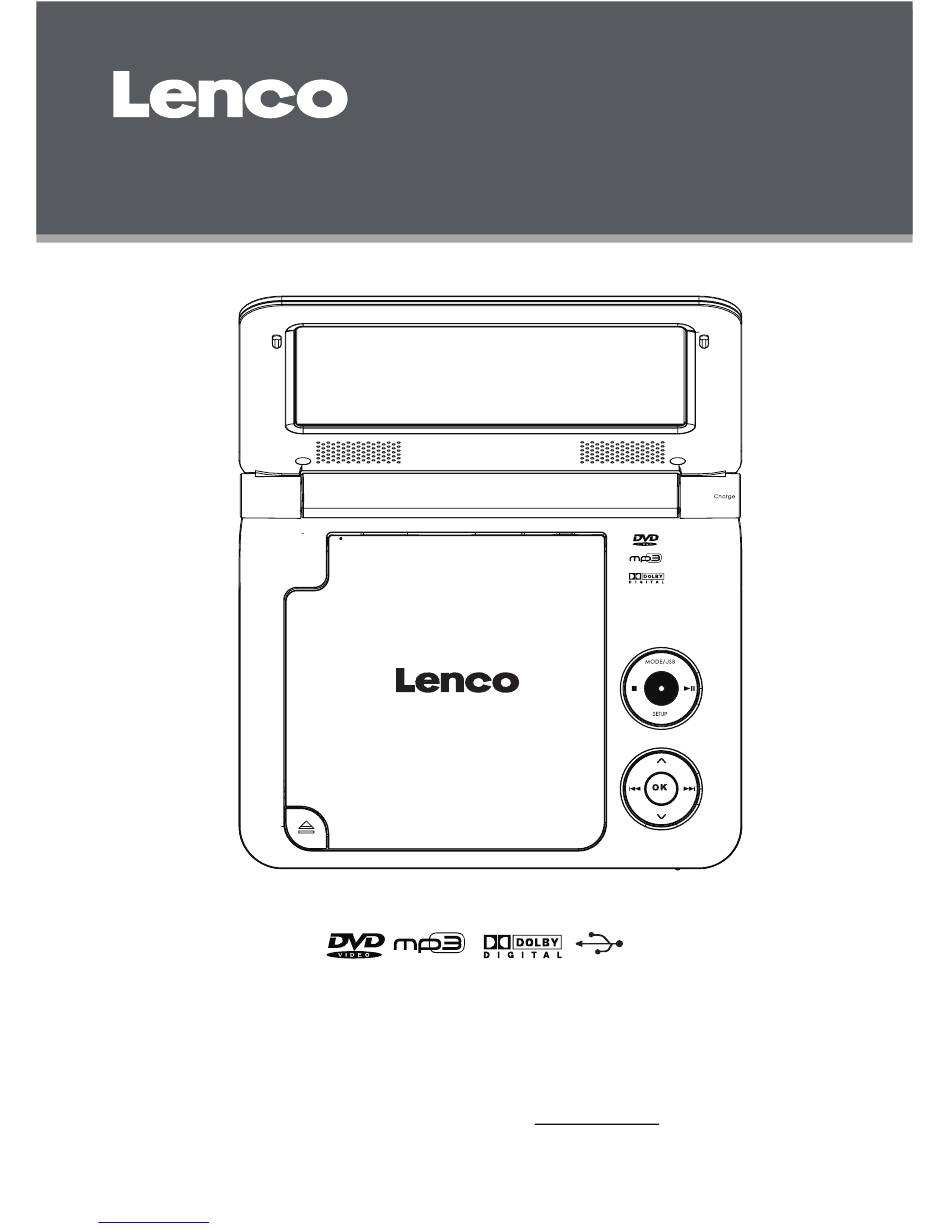

- Seite 85 Modellnr.: DVP-733 Tragbarer DVD-Player Tragbarer 7″-Breitbild-TFT-LCD-DVD/CD/MP3-Player Bedienungsanleitung Lesen Sie dieses Handbuch vor der Benutzung des Gerätes sorgfältig durch. Zur Information und Unterstützung, www.lenco.eu Downloaded from www.Manualslib.com manuals search engine...
-
Seite 86: Vorsichtsmassnahmen
Informationen für eine eventuelle spätere Benutzung NICHT ÖFFNEN! auf. ACHTUNG: ZUR VERRINGERUNG EVENTUELLER FEUER- Modellnr.: DVP-733 UND STROMSCHLAGGEFAHR ÖFFNEN SIE NIEMALS DAS GEHÄUSE (BZW. DIE GERÄTERÜCKSEITE). WENDEN SIE Seriennr. SICH NUR AN AUSGEBILDETES WARTUNGSPERSONAL. Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Gerätegehäuse, die so hoch sein können, dass sie eine Gefahr von Stromschlägen bilden. - Seite 87 VORSICHTSMASSNAHMEN Führen Sie keine Modifikationen an diesen Gerät aus, die nicht ausdrücklich in der Bedienungsanleitung angewiesen werden. Sollten Sie solche Veränderungen oder Modifikationen bereits vorgenommen haben, ist es notwendig, dass Sie die Benutzung der Geräts umgehend einstellen. CPRM Dieser Player verfügt über eingebaute Bei CPRM (Content Protection for Kopierschutztechnologien, die es verhindern, dass DVD-Discs auf andere...
-
Seite 88: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie die Bedienungsanleitung: Alle Sicherheits- und Bedienungshinweise sollten vor der Inbetriebnahme durchgelesen werden. 2. Bewahren Sie die Anleitung auf: Die Sicherheitshinweise und die Bedienungsanleitung sollten Sie für den späteren Gebrauch aufbewahren. 3. Achten Sie auf Warnhinweise: Alle in der Anleitung befindlichen Warnhinweise sollten beachtet werden. 4. - Seite 89 WICHTIGE SICHERHEITSHINWEISE 17. Benutzung des Geräts in einem Fahrzeug: Auf keinem Fall sollte dieses Gerät vom Fahrzeugführer eines sich bewegenden Motorfahrzeugs benutzt oder während der Fahrt ungesichert im Fahrzeug gelassen werden. Wenn dieses Gerät von einem Mitfahrer in Ihrem Fahrzeug benutzt wird, vergewissern Sie sich bitte, dass es ausreichend gesichert oder festgehalten wird und keine Sicherheitsfunktionen des Fahrzeugs (z.
- Seite 90 IMPORTANT SAFETY INSTRUCTIONS 23. Überlastung: Überlasten Sie niemals Steckdosen, Verlängerungskabel oder Geräteanschlüsse, da dies zu Feuer- oder Stromschlaggefahr führen kann. 24. Gegenstände und Flüssigkeiten im Gerät: Versuchen Sie niemals Gegenstände irgendwelcher Art in das Gerät zu stecken. Hochspannungsteile können berührt werden und zu Feuer oder Stromschlag führen.
- Seite 91 INHALT VORSICHTSMASSNAHMEN ......................2 WICHTIGE SICHERHEITSHINWEISE ...................4 INHALT .............................7 VERPACKUNGSINHALT ........................9 HINWEISE ZU OPTISCHEN SPEICHERMEDIEN .................10 Anforderungen........................10 Handhabung und Wartung ....................10 Handhabung einer Disc ....................10 Reinigung einer Disc ......................10 BEDIENELEMENTE ........................11 Vorderansicht ........................11 Rechte Seitenansicht ......................12 Linke Seitenansicht .........................12 Unterseitenansicht ........................12 Fernbedienung ........................13 ANSCHLUSS...
- Seite 92 INHALT A-B Abschnittswiederholung ....................19 Wiederholung von Kapitel / Titel / Disc ...................19 LCD-Menü ..........................20 USB-Modus..........................20 EINSTELLUNGEN ..........................21 Sprache ..........................21 Video ............................21 Audio ............................22 Altersstufen ..........................22 Verschiedenes ........................2 2 TECHNISCHE DATEN ........................23 FEHLERBEHEBUNG ........................24 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 93: Verpackungsinhalt
VERPACKUNGSINHALT Vergewissern Sie sich bitte, dass alle folgenden Teile im Verpackungsinhalt des Geräts vorhanden sind. Falls einer der aufgelisteten Gegenstände fehlen sollte, wenden Sie sich bitte an Ihren Händler. Menu Title DVP-733 Fernbedienung Kopfhörer Netzadapter Befestigungstaschen Autoadapter Downloaded from www.Manualslib.com... -
Seite 94: Hinweise Zu Optischen Speichermedien
HINWEISE ZU OPTISCHEN SPEICHERMEDIEN Anforderungen Dieser DVD-Player unterstützt die Wiedergabe der folgenden Disc-Typen. Disc-Emblem Inhalt Disc-Größe Max. Wiedergabezeit 133 min (SS-SL) 242 min (SS-DL) Audio+Video DVD-Video-Discs 12 cm (bewegte Bilder) 266 min (DS-SL) 484 min (DS-DL) Audio-Compact-Discs (CDs) Audio 12 cm 74 min JPEG CDs Standbilder... -
Seite 95: Bedienelemente
BEDIENELEMENTE 7″-TFT-LCD Lautsprecher Lade-LED Mode/USB-Taste Wiedergabe/Pause-Taste Setup-Taste Stopp-Taste Navigationstasten Vor (Rechts) Eingabe Zurück (Links) Ladefach Öffnen (OPEN) Vorderansicht Setup (Einstellungen) LCD-Modus/USB Zugriff auf verschiedene einstellbare Funktionen • Betätigen Sie diese Taste zur Anzeige des des Players über das Einstellungsmenü. LCD-Menüs. Stopp Betätigen Sie diese Taste, um die Wiedergabe Brightness... -
Seite 96: Rechte Seitenansicht
BEDIENELEMENTE DC-9V- Stromversorgungsanschluss USB-Port Video-Anschluss Audio-Anschluss Kopfhöreranschluss SD-Kartenslot Lautstärkedrehknopf Ventilationsöffnungen Batteriefach Rechte Seitenansicht Infrarot-Sensor Ein/Aus-Schalter DC-9V-Stromversorgungsanschluss Zum Anschluss des Netzteils oder Autoadapters zur Stromversorgung. USB-Port Für die Benutzung mit USB-Flash-Laufwerken. Video-Anschluss Zum Anschluss eines externen Fernsehbildschirm über ein AV-Kabel. Audio-Anschluss Zum Anschluss eines externen Lautsprechersystems über das AV-Kabel. -
Seite 97: Fernbedienung
LOCATION OF CONTROLS Fernbedienung Bildschirm/Einstellungen Bildvergrößerung Untertitel Ein/Aus Navigationstasten A-B-Wiederholung Zurück Eingabe Schnellvorlauf Fast Reverse Wiederholung Wiedergabe / Pause Menu Menü Audio Zifferntasten Kameraperspektive LCD-Modus/USB Titel Title Die Fernbedienung sendet einen direktionalen Infrarotstrahl aus. Vergewissern Sie sich, dass Sie die Fernbedienung während der Benutzung direkt auf den Infrarot-Sensor richten. Der Sensor kann das Signal nicht richtig empfangen, wenn er abgedeckt wird, sich größere Objekte zwischen Fernbedienung und Sensor befinden oder direktem Sonnenlicht bzw. -
Seite 98: Anschluss
ANSCHLUSS Audio/Video-Anschluss Audio/ Video-Anschlüsse Externes AV-Gerät oder Monitor mit AV-Eingang Zum Video-Anschluss Zum Audio-Anschluss Audio/Video-Kabel 1. Lesen Sie dazu bitte auf die Bedienungsanleitung des externen Anschlussgeräts. 2. Bevor Sie die Stromversorgung anschließen, vergewissern Sie sich bitte, dass alle Anschlüsse richtig verbunden sind. -
Seite 99: Netzanschluss
ANSCHLUSS Netzanschluss • Anschluss an eine Steckdose Achtung: Zum 9V-Stromversorgungsanschluss • Schließen Sie das Gerät nicht an Steckdosen an, die nicht den Netzadapter: Angaben auf dem Typenschild Dieser Netzadapter arbeitet mit entsprechen, um eventuelle Feuer- einem Eingangsstrom von und Stromschlaggefahren zu vermeiden. 100-240V bei 50/60Hz 0.3A MAX Ausgangsspannung: 9V •... -
Seite 100: Inbetriebnahme
INBETRIEBNAHME Benutzung der Fernbedienung Einlegen der Fernbedienungsbatterie: 1. In Pfeilrichtung ziehen. 2. Ziehen Sie den Batteriehalter heraus. 3. Legen Sie die Batterie mit der positiven Seite (+) nach oben in den Batteriehalter. 4. Schieben Sie den Batteriehalter zurück in das Batteriefach. •... -
Seite 101: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG Grundlegende Wiedergabebedienung 1. Verbinden Sie die Anschlüsse und die Stromversorgung. 2. Legen Sie eine Disc ein. Betätigen Sie die OPEN-Taste, um das Ladefach zu öffnen. Legen Sie die Disc mit der beschrifteten Seite nach oben ein. Schließen Sie das Ladefach. Wenn Sie eine einseitige Disc mit der falschen Seite nach oben eingelegt haben, erscheint in der Anzeige „BAD DISC“. -
Seite 102: Ziffernstasten
GRUNDLEGENDE BEDIENUNG Ziffernstasten Benutzen Sie die Zifferntasten zur direkten Auswahl von DVD-Kapiteln oder CD-Musiktiteln. (Manche Discs unterstützen keinen direkten Zugriff.) Benutzen Sie die Zifferntaste zur Eingabe von numerischen Daten bei Menüoptionsfelder, die diese Eingabeart erlauben. Einstellen der Lautstärke • Benutzen Sie den Lautstärkedrehknopf, um die Lautstärke zu erhöhen bzw. zu verringern. Disc-Fehlermeldungen Folgende Fehlermeldungen erscheinen auf dem Bildschirm, wenn es ein Problem mit dem Format der eingelegten Disc gibt:... -
Seite 103: Funktionstasten
FUNKTIONSTASTEN Bildschirm/Einstellungen • Betätigen Sie die DISPLAY-Taste zur Anzeige von Wiedergabeinformationen. • Betätigen Sie die Taste ein zweites Mal, um auf das Einstellungsmenü des Player zuzugreifen. Im Einstellungsmenü können Sie die internen Einstellungen des Players verändern. Siehe Abschnitt „Einstellungen“ für weitere Informationen. Bildvergrößerung Benutzen Sie die ZOOM-Taste, um auf einen anderen Bildvergrößerungsfaktor zuzugreifen. -
Seite 104: Lcd-Menü
FUNKTIONSTASTEN LCD-Menü Betätigen Sie diese Taste zur Anzeige des LCD-Menüs. Brightness Contrast Color Mode : 16:9 Reset 1. Benutzen Sie die Navigationstasten Oben/Unten zur Auswahl und führen Sie Veränderungen mithilfe der Navigationstasten Links/Rechts durch. 2. Benutzen Sie die Navigationstasten Oben/Unten zur Auswahl von „Mode“ und betätigen Sie die ENTER-Taste, um zwischen den Bildformaten 16:9 und 4:3 umherzuschalten. -
Seite 105: Einstellungen
EINSTELLUNGEN Sie erhalten über das Einstellungsmenü Zugriff auf verschiedene einstellbare Funktionen des Players. 1. Betätigen Sie die Taste zweimal, um auf das Einstellungsmenü des Players zuzugreifen. 2. Benutzen Sie die Navigationstasten zur Auswahl der gewünschten Option. 3. Benutzen Sie die ENTER-Taste zur Bestätigung. English English English... - Seite 106 EINSTELLUNGEN Option Beschreibung Werkseinstellung Auswahl des Audiokanal-Mixmodus Kanalausgabe Stereo (LT/RT, Stereo). Altersstufen Option Beschreibung Werkseinstellung Einstellung der Altersbegrenzung des Players. Dieser Player spielt nur Inhalte ab, die diese Stufe 1 bis 8. Altersstufen Einstellung nicht überschreiten. (8: ADULT ist Diese Einstellung ist passwortgeschützt Werkseinstellung) (Standardpasswort ist „8888“).
-
Seite 107: Technische Daten
TECHNISCHE DATEN Stromversorgung DC 9V 1A (Netzadapter) Stromverbrauch Signalsystem /PAL Videoausgabe 75 Ω, negative Synch., 3,5-mm-Mini-Klinkenanschluss x1 Audioausgabe 1,2Vrms (1 KHz, 0 dB), 3,5-mm-Mini-Klinkenanschluss x1 Kopfhöreranschluss 3,5-mm-Stereo-Anschluss x 1 90dB (normal) Rauschabstand (Audio) 90dB (normal) Dynamikbereich (Audio) 7 Zoll (16:9) Bildschirmgröße Auflösung 480 (H) x 234 (V) Bildpunkte (QVGA) -
Seite 108: Fehlerbehebung
FEHLERBEHEBUNG Kein Strom • Vergewissern Sie sich, dass sich der Ein/Aus-Schalter auf dem Gerät in der ON-Position befindet. • Vergewissern Sie sich, dass das Kabel des Netzadapters sicher mit dem Player und der Steckdose verbunden ist. Das Gerät startet die Disc-Wiedergabe nicht. •... - Seite 109 FEHLERBEHEBUNG Die Fernbedienung funktioniert nicht. • Vergewissern Sie sich, dass sich der Ein/Aus-Schalter auf dem Gerät in der ON-Position befindet. • Vergewissern Sie sich, dass sich zwischen Player und Fernbedienung keine Hindernisse befinden. • Richten Sie die Fernbedienung auf den Infrarot-Sensor am Gerät. •...
-
Seite 110: Befestigungstaschen
Befestigungstaschen Benutzung der Befestigungstaschen • Die Befestigungstasche kann dazu benutzt werden, den Player in der Betrachtungsposition in Ihrem Fahrzeug anzubringen. • Die Taste verfügt über Befestigungsschnallen, mit denen Sie die Taste fest an der Kopflehne der vorderen Sitze befestigen können. Mounting Straps SICHERHEITSWARNUNG! - Seite 111 NOTIZEN Sollten Sie dieses Produkt zu einem späteren Zeitpunkt entsorgen müssen, beachten Sie bitte: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte wiederverwerten, falls entsprechende Einrichtungen vorhanden sind. Für Hinweise zur Wiederverwertung wenden Sie sich an die zuständigen örtlichen Stellen oder Ihren Händler. (Richtlinie über Elektro- und Elektronik-Altgeräte) Downloaded from www.Manualslib.com...
