M O B I L E C O M M U N I C A T I O N
User Manual
Plug-in version
M O B I L E C O M M U N I C A T I O N
®

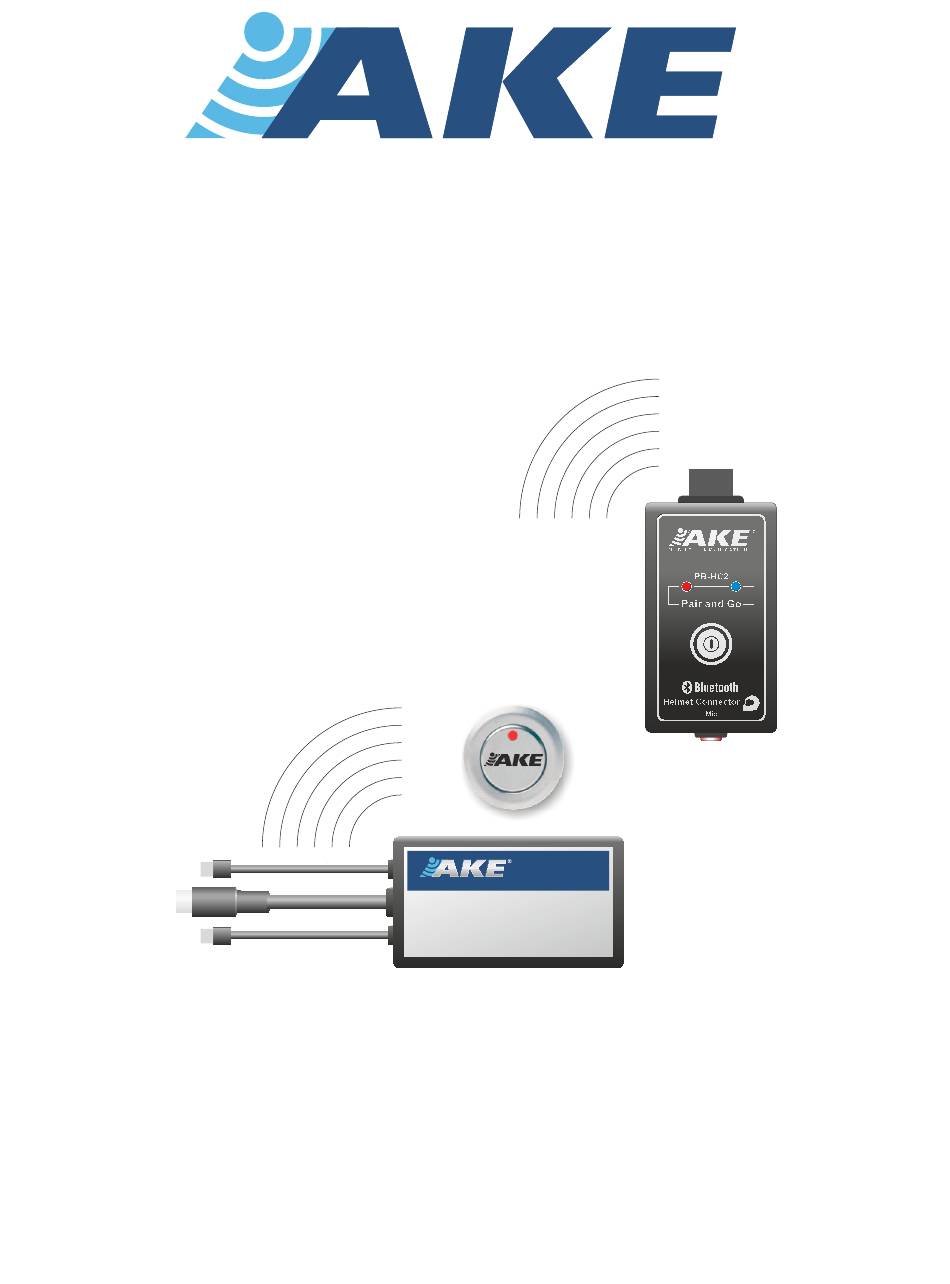

Bluetooth Helmet Connector
PB-HC2 D&S
®
Built-in version for Harley Davidson
Build-in version
Bluetooth Helmet Connector
®
®
BT-HC2 for AKE PowerCom /
®
®
®
Harley
/ Honda Baehr u.A.
/

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AKE BT-HC2

Inhaltszusammenfassung für AKE BT-HC2

  • Seite 1 M O B I L E C O M M U N I C A T I O N ® Bluetooth Helmet Connector PB-HC2 D&S ® Built-in version for Harley Davidson Build-in version Bluetooth Helmet Connector ® ® BT-HC2 for AKE PowerCom / ® ® ® Harley / Honda Baehr u.A.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Anwendungsbeispiele ..... 3 Allgemeines ......3 Voraussetzungen .

  • Seite 3: Anwendungsbeispiele

    *) manuelle Umschaltung auf Interkom am Helm erfor- erforderlich derlich (ist nicht mit allen Bluetooth-Helmen möglich) Allgemeines ® Der Bluetooth Helmconnector BT-HC2 D&S von AKE ermöglicht den Betrieb von diversen Bluetooth-Helmen an kabelgebundenen Helmsprech- ® ® anlagen. Er ist sowohl für AKE PowerCom Motorradkommunikations- ®...

  • Seite 4: Voraussetzungen

    (2-Kanal Audioprofil) und ermöglicht damit eine hochwertige Signalüber- tragung zum Helm. Zum einfachen Umschalten ist eine Multifunktionstaste vorhanden (5). Bei Betrieb an einer AKE PowerCom-Anlage wird bei Solobetrieb das jeweils optimale Profil automatisch aktiviert. Bitte beachten Sie, dass wir bei Verwendung in Kombination mit Bluetooth-Helmsets anderer Hersteller keine Gewähr für die Funktion übernehmen können...

  • Seite 5: Die Montage Am Fahrzeug

    Kombination VOR dem Einbau zu testen da nicht garantiert werden kann, dass alle Bluetooth - Geräte kompatibel sind. Wenn die LEDs blinken, ist der BT-HC2 in Betrieb. B ei Metallabdeckungen empfehlen wir die Ansteckversion, damit die Funksignale nicht abgeschirmt werden.

  • Seite 6: Löschen Alter Paarungen

    Löschen alter Paarungen Wir empfehlen alte Paarungen grundsätzlich zu löschen! Bringen Sie dazu den jeweiligen AKE Bluetooth-Helmconnector in den Paarungsmodus, indem Sie diesen über die Multifunktionstaste aus und wieder einschalten und die Taste beim Einschalten so lange gedrückt halten, bis der Paarungs- modus durch abwechselndes Blinken der LEDs signalisiert wird.

  • Seite 7: Qualität Der Bluetooth-Übertragung

    male Empfindlichkeit ganz nach rechts, für minimale Nebengeräusche ganz nach links. Testen im Fahrbetrieb - Einstellen bitte nur im Stand! Qualität der Bluetooth-Übertragung Duplex (HFP): Sprechverständigung im Fahrerhelm bei optimaler Einstel- lung: Bis über 160 KM/h - gut. Besonders im Soziushelm ist bei lautem Helmtyp und hoher Geschwindigkeit eine schlechtere Sprechverständi- gung möglich.

  • Seite 8: Wichtige Sicherheitshinweise

    Ruhezustand leichte Grundgeräusche zu hören sein (Dynamikumfang). Keine Duplex/Stereo-Umschaltung oder unerklärliche Fehlfunktionen: Geräte aus- und wieder einschalten. Fahrzeugstörungen beim Bluetooth-Helmconnector mit eigener Versorgung: Bat.-Minus auftrennen oder störsichere Stromversorgung über AKE Power Stabilizer. Technische Daten Bluetoothstandard: 2.0 Profile: HSP , HFP , A2DP Reichweite: 100 m (Freifeld bis zu 200 m) Versorgung: 9V - 16V (bei PowerCom-Anlage über Helmanschluss)
  • Seite 9 Contents Example of use ......10 General Information ..... . 10 Requirements .

  • Seite 10: Example Of Use

    Bluetooth helmets not possible) General Information The Bluetooth Helmet Connector BT-HC2 D&S from AKE allows to operate with various Bluetooth helmets and wired helmet intercoms. It is availible for AKE PowerCom motorbike communication- and entertain- ment systems, as well as for other systems such as Baehr helmet intercom, Honda Goldwing intercom, Harley Davidson Boom Box and others.

  • Seite 11: Requirements

    A2DP (2-channel audio profil) and thus allows a high quality signal to be transfered to the helmet. You can easily switch between both modes by pressing the operating button. Used on a AKE PowerCom system the optimal profile is automatically activated when driving solo.

  • Seite 12: Installation On The Vehicle

    Connect the power supply to the active on board power system (clamp 30, light- or accessory power) or via a 12 V switch, this is best done by an expert. Not required with AKE PowerCom. Plug-in Version: Plug into the jack for the helmet connection of the bike and ready to use.

  • Seite 13: Establish The Bluetooth Connection To The Helmet

    Bluetooth Helmet Connector into pairing mode by turning it off and on with the Bluetooth control button. Hold down the button when switching on until the pairing mode is signaled by alternate blinking of the LEDs. Now shortly press the control button twice. A short interrupting of the LEDs indicate that all pairings are deleted.

  • Seite 14: Quality Of Bluetooth Transmissions

    Please note: Check while driving, but don´t adjust while driving! Quality of Bluetooth transmission Duplex (HFP): Communication in the driver's helmet with optimal settings: Until about 160 KM/h - good. Especially for the pillion poorer understanding of speech is possible with loud helmet types and at high speed. Due to the delay in the Bluetooth transmission at intercoms with sidetone* a slightly reverberant sound arises, but this does not affect understanding of speech.

  • Seite 15: Important Safety Advices

    Bluetooth: 2.0 Profiles: HSP , HFP , A2DP Range: 100 m (open field up to 200 m) Power supply: 9V - 16V (with AKE PowerCom system via helmet connector) Connection helmet connector: Depend from version Adjustment range microphone level helmet connector: 20 dB...
  • Seite 16 AKE Elektronik GmbH & Co. KG · Willi-Bleicher-Str. 6 D 73230 Kirchheim · www.motorradsprechanlagen.de 0616...
