Inbetriebnahme
7.3

Logik-Modul einstellen

In den R-Con ist mit dem Logik-Modul eine Anwendung integriert, die durch
eine gezielte Ansteuerung der Heizungspumpe zur Energieeffizienz der
Gesamtanlage beiträgt.
7.3.1

Pumpenlogik

Die Aufgabe der Pumpenlogik ist es, den Betrieb der Heizungspumpe bzw.
den Heizungskreislauf auf das träge Reaktionsverhalten der thermischen
Stellantriebe abzustimmen.
Dazu können Sie für die Pumpe sowohl eine zeitliche Anzugsverzögerung
(AV) als auch eine Rückfallverzögerung (RV) definieren und ihren Einsatz
entsprechend steuern.
Im Falle der Anzugsverzögerung schaltet sich die Pumpe erst zeitversetzt
ein, nachdem durch die Wibutler ® Smart Home Zentrale oder (bei Instal-
lationnen ohne Wibutler ®) einen Oventrop R-Tronic Funk-Thermostaten für
mindestens einen Kanal (Heizkreis) eine Heizanforderung signalisiert wurde.
f Stellen Sie die Anzugsverzögerung mit dem Wahlschalter Anzugsverzö-
gerung Pumpe (Position (4) in Abb. 4 auf Seite 11) auf den gewünsch-
ten Wert ein.
Analog dazu wird bei der Rückfallverzögerung noch für einen bestimmbaren
Zeitraum die Restwärme in die Heizkreisläufe gepumpt, auch nachdem das
Signal zum Ausschalten der Stellantriebe am T 2P Modul anliegt.
f Stellen Sie die Rückfallverzögerung mit dem Wahlschalter Rückfallverzö-
gerung Pumpe (Position (5) in Abb. 4 auf Seite 11) auf den gewünsch-
ten Wert ein.
1

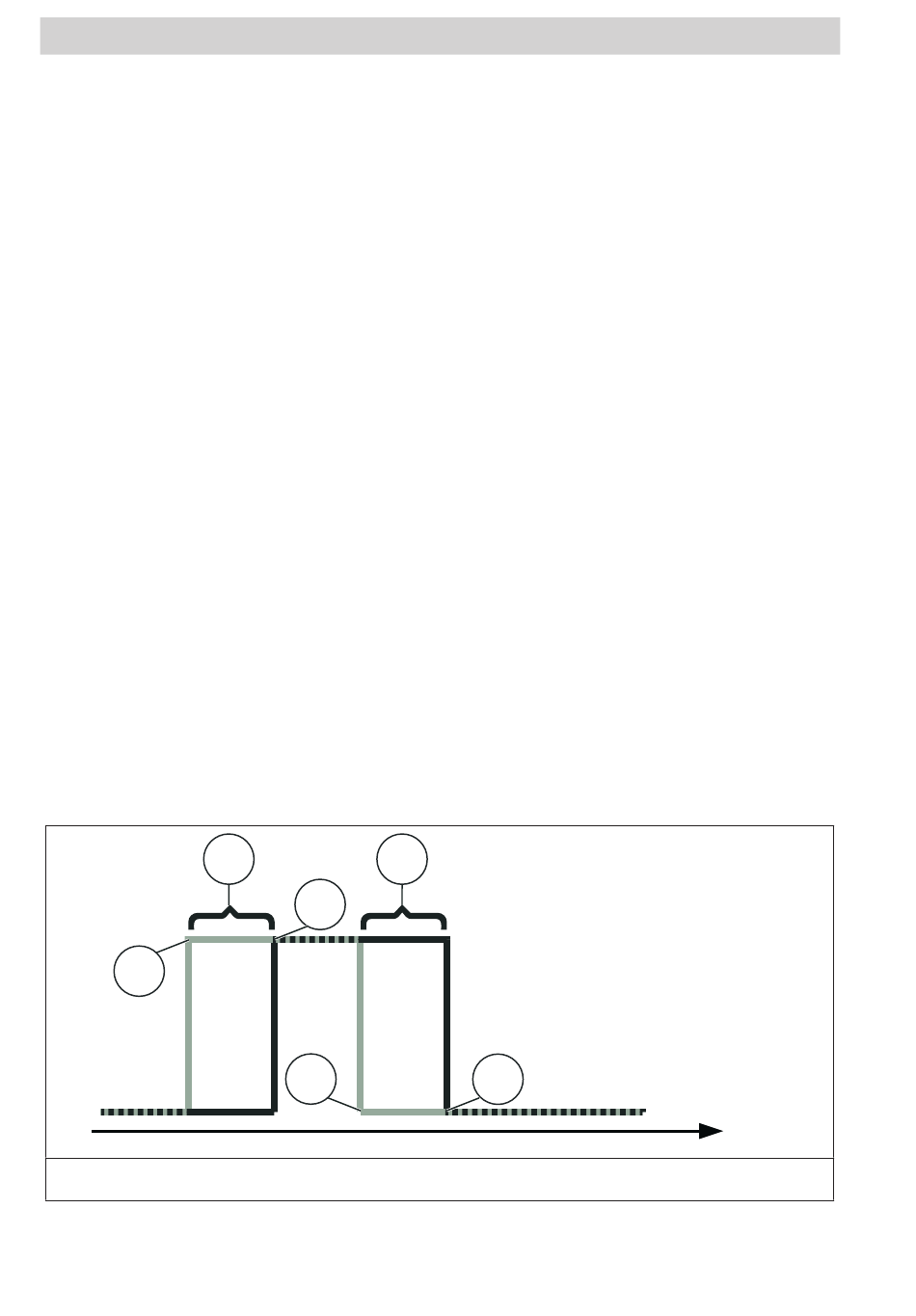

Abb. 17: Anzugs- und Rückfallverzögerung der Pumpenlogik
32
2
3
5
4
6
R-Con
Zeit
