Premium Armaturen + Systeme
R-Con
DE
Funkempfänger
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für oventrop R-Con

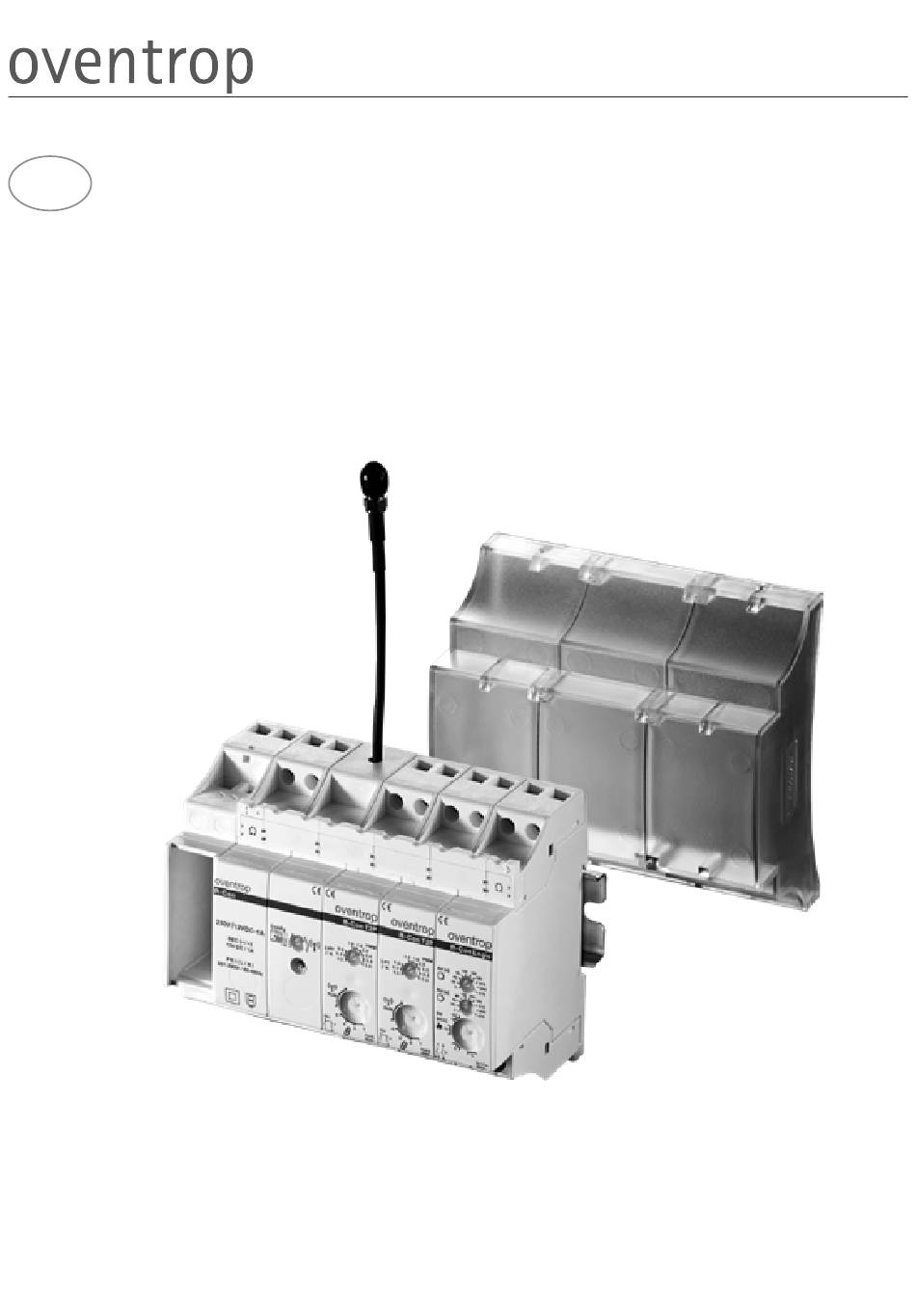

  • Seite 1 Premium Armaturen + Systeme R-Con Funkempfänger Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    3.1.2 Rückansicht ..................9 3.1.3 Komponenten ................... 10 Funktionsbeschreibung ..............10 Bedienelemente ................11 Anlagenschema ................12 3.4.1 Anlagenschema mit Wibutler ® ............12 Technische Daten ................13 Zubehör und Ersatzteile ...........15 Transport und Lagerung ...........15 Montage ................16 6.1 R-Con an Tragschiene fixieren ............16 115079580-V01.05.2020...
  • Seite 3 6.2.8 Beispiel Verkabelung Stellantriebe 24 V Variante ......22 Spannungsversorgung herstellen .............23 Funk-Reichweiten-Reduzierung gegenüber einer freien Sichtverbindung ................24 Inbetriebnahme ..............25 Anlernen von R-Con - Kanälen ............25 Einstellungen am T 2P Modul ............26 7.2.1 Pulsweitenmodulation (PWM) ............26 7.2.2 2-Punkt-Verhalten (2-PT) ..............31 Logik-Modul einstellen ..............32 7.3.1 Pumpenlogik ..................

  • Seite 4: Allgemeine Angaben

    OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 59939 Olsberg DEUTSCHLAND www.oventrop.com Technischer Kundendienst Telefon: +49 (0) 29 62 82-234 Konformitätserklärung Hiermit erklärt die Oventrop GmbH & Co. KG, dass dieses Produkt der Richt- linie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar (www.oventrop.com). 115079580-V01.05.2020...

  • Seite 5: Verwendete Symbole

    Produktes gewährleistet. Der Funkempfänger R-Con dient zur Temperaturregelung von Räumen, die mit Flächenheizkreisen ausgestattet sind. Die Funksignale erhält der R-Con von der Wibutler ® Smart Home Zentrale oder (bei Installationnen ohne Wibutler ®) von einem kompatiblen Oventrop R-Tronic Funk-Thermostaten. Jede darüber hinausgehende und/oder andersartige Verwendung gilt als nicht bestimmungsgemäß.

  • Seite 6: Warnhinweise

    Sicherheitsbezogene Informationen R-Con Warnhinweise Jeder Warnhinweis enthält folgende Elemente: Warnsymbol SIGNALWORT Art und Quelle der Gefahr Mögliche Folgen, wenn die Gefahr eintritt bzw. der Warnhinweis ignoriert wird. f Möglichkeiten zur Vermeidung der Gefahr. Signalworte definieren die Schwere der Gefahr, die von einer Situation ausgeht. GEFAHR Kennzeichnet eine unmittelbare drohende Gefahr mit hohem Risiko.

  • Seite 7: Sicherheitshinweise

    R-Con Sicherheitsbezogene Informationen Sicherheitshinweise Wir haben dieses Produkt gemäß aktueller Sicherheitsanforderungen entwi- ckelt. Beachten Sie folgende Hinweise zum sicheren Gebrauch. 2.3.1 Lebensgefahr durch elektrischen Strom f Nehmen Sie das Produkt bei sichtbaren Beschädigungen nicht in Betrieb. f Trennen Sie das Produkt allpolig von der Stromversorgung und sichern Sie es gegen Wiedereinschalten.

  • Seite 8: Technische Beschreibung

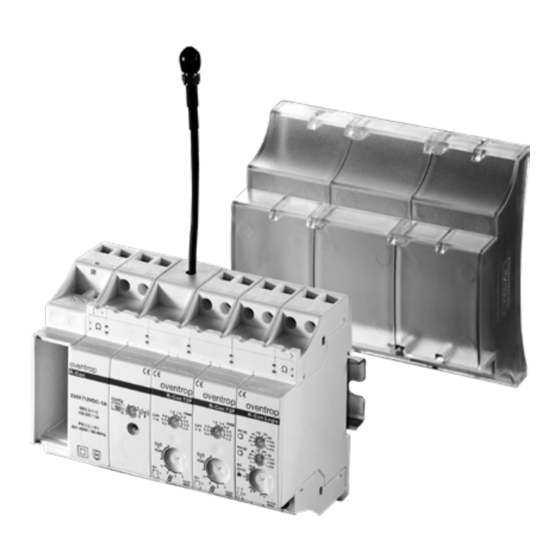

    Technische Beschreibung R-Con Technische Beschreibung Aufbau 3.1.1 Vorderansicht Abb. 1: Vorderansicht Kabel mit Coaxial-Stecker für Anschluss der Antenne Module des Funkemphängers R-Con Abdeckhaube 115079580-V01.05.2020...

  • Seite 9: Rückansicht

    R-Con Technische Beschreibung 3.1.2 Rückansicht Abb. 2: Rückansicht Typenschild Halteclips für Tragschiene 115079580-V01.05.2020...

  • Seite 10: Komponenten

    Zeitprogrammen. Die Kommunikation mit dem R-Con erfolgt über eine Funkverbindung. Mit den 2 Regelmodulen R-Con T 2P im Lieferumfang können Sie 8 Regelka- näle und somit 8 Heizkreisgruppen unabhängig voneinander ansteuern. An jede Heizkreisgruppe können Sie 4 Stellantriebe für separate Heizkreise anschließen.

  • Seite 11: Bedienelemente

    R-Con Technische Beschreibung Bedienelemente Abb. 4: Bedienelemente Betrieb/Konfiguration Reglereinstellungen ( + LED) Anzugsverzögerung Pumpe Rückfallverzögerung Pumpe Rückfallverzögerung Brenner Auswahl Kanäle 1-4 (Anlernen) 115079580-V01.05.2020...

  • Seite 12: Anlagenschema

    Technische Beschreibung R-Con Anlagenschema 3.4.1 Anlagenschema mit Wibutler ® 230V / 50-60Hz Abb. 5: Anlagenschema mit Wibutler ® 115079580-V01.05.2020...

  • Seite 13: Technische Daten

    -20°C bis 50°C Gehäuse: Kunststoff, reinweiß RAL 9003 für Monta- ge auf Tragschiene DIN-EN 60715 TH35 Abmessung (H x B x T): 82 x 36 x 58 mm R-Con T 2P Regelmodul Heizen und Kühlen Schnittstellen: RS485 Bus Versorgungsspannung: 12 V DC Kontakte: 4 Schließer (4A/250V AC) potenzialge- trennt von der Versorgungsspannung Anzahl Funkkanäle:...
  • Seite 14 Technische Beschreibung R-Con R-Con Logic Logikmodul Schnittstellen: RS485 Bus Versorgungsspannung: 12 V DC Anschlüsse: Pumpenanschluss, Brenneranschluss Schaltspannung: max. 250 V / 0-60 Hz (je Schließer) Schaltstrom: 10A (je Schließer) Kontakte: 2 Schließer potenzialfrei 10A/250V AC Stand-by-Verlust: 0,1 - 0,6 Watt Gehäuse: Kunststoff, reinweiß RAL 9003 für Monta-...

  • Seite 15: Zubehör Und Ersatzteile

    Artikelnummer Elektrothermischer Stellantrieb 1012415 Aktor T 2P H NC, 230 V Elektrothermischer Stellantrieb 1012416 Aktor T 2P L NC, 24 V R-Con T 2P, 4-Kanal Erweite- 1150775 rungsmodul für R-Con Antennenverlängerung für 1150777 R-Con Funkempfänger Funk-Repeater RP-C F mit 1153060...

  • Seite 16: Montage

    Montieren Sie den Funkempfänger R-Con in einen Verteilerschrank. Verwenden Sie die mitgelieferte Tragschiene. 1. Hängen Sie den R-Con in die obere Kante der Tragschiene ein. 2. Drücken Sie den R-Con an die Tragschiene, bis sie einrastet. Abb. 6: R-Con fixieren...

  • Seite 17: Verkabelung

    R-Con Montage Verkabelung Beachten Sie die Verkabelungsbeispiele in den Absätzen 6.2.7 auf Seite 21 (230 V) und 6.2.8 auf Seite 22 (24 V). 6.2.1 Elektrische Verbindung Abb. 7: Elektrische Verbindung Kabelende bzw. Kabelhülse Schraube Schraubklemme Module verkabeln 1. Lösen Sie die jeweilige Schraube (Position (2) in Abb. 7).

  • Seite 18: Anschlussübersicht

    R-Con T 2P 2 Schaltausgänge Kanäle 1-4 R-Con T 2P L(+) N-Modul N(-) R-Con T 2P 1 Schaltausgänge Kanäle 1-4 R-Con T 2P 1 L(+) R-Con Spannungsversorgung 230 V / 50-60 Hz L R-Con Spannungsversorgung 230 V / 50-60 Hz N 115079580-V01.05.2020...

  • Seite 19: Brenner-Signalleitung Mit Logik-Modul Verkabeln

    Montage 6.2.3 Brenner-Signalleitung mit Logik-Modul verkabeln ACHTUNG Beschädigung des R-Con oder des Brenners Der fehlerhafte Anschluss der Leitungen an den Brenner kann zu Sachschäden führen. f Schließen Sie den Brenner unter Beachtung der Betriebsanleitung des von Ihnen eingesetzten Brenners durch.

  • Seite 20: Kabelbrücken Setzen

    18) mit dem Anschluss T 2P-2 L(+) (Position (4)). 230 V-Variante f Verbinden Sie den Anschluss R-Con N (Position (9) in Abb. 8 auf Seite 18) mit dem Anschluss N-Modul N (Position (5)). f Verbinden Sie den Anschluss R-Con L (Position (9)) mit dem Anschluss T 2P-1 L (+) (Position (7)).

  • Seite 21: Beispiel Verkabelung Stellantriebe 230 V Variante

    R-Con Montage 6.2.7 Beispiel Verkabelung Stellantriebe 230 V Variante Im Beispiel wird die Verkabelung incl. Kabelbrücken, ohne 230 V Spannungs- versorgung und ohne Pumpen- bzw. Brennersteuerung gezeigt. 230 V / 50-60 Hz 230 V / 50-60 Hz Abb. 9: Anschluss Stellantriebe an 230 V über Regelmodul...

  • Seite 22: Beispiel Verkabelung Stellantriebe 24 V Variante

    Montage R-Con 6.2.8 Beispiel Verkabelung Stellantriebe 24 V Variante Im Beispiel wird die Verkabelung incl. Kabelbrücke, ohne 230 V Spannungs- versorgung und ohne Pumpen- bzw. Brennersteuerung gezeigt. L(+) 24 V AC/DC 0-60 Hz (external) 24 V 24 V AC/DC 0-60 Hz AC/DC 0-60 Hz Abb. 10: Anschluss Stellantriebe an 24 V über Regelmodul...

  • Seite 23: Spannungsversorgung Herstellen

    Montieren Sie das Produkt nur in trockenen Innenräumen. 230 V-anschließem ACHTUNG Beschädigung des R-Con durch Verpolung Wenn Sie das Produkt durch einen Schutzkontaktstecker mit Span- nung versorgen, können N und L durch die Position des Steckers in der Steckdose vertauscht werden.

  • Seite 24: Funk-Reichweiten-Reduzierung Gegenüber Einer Freien

    R-Con gewährleistet ist. - Verwenden Sie die im Lieferumfang enthaltene Antenne am Funkmodul. - Alternativ kann die Signalqualität am R-Con durch technische Maßnahmen wie dem Einsatz einer Antennenverlängerung (Art. Nr. 1150777) oder eines Funk-Repeaters (Art. Nr. 1153060) verbessert werden.

  • Seite 25: Inbetriebnahme

    3. Führen Sie den Anlernvorgang durch wie in der Anleitung für die Wibutler ® Smart Home Zentrale beschrieben oder (bei Installationnen ohne Wibutler ®) wie in der Betriebsanleitung des Oventrop R-Tronic Funk-Thermostaten beschrieben. Wenn der Kanal erfolgreich angelernt wurde, blinkt die rote LED des oberen Drehschalters für die Reglereinstellungen nicht mehr.

  • Seite 26: Einstellungen Am T 2P Modul

    Inbetriebnahme R-Con Einstellungen am T 2P Modul Über die Einstellungen am T 2P Modul können Sie das Ansprechverhalten auf die von den Funk-Thermostaten ausgehenden Heizanforderungen für die angeschlossenen Räume bzw. Heizzonen beeinflussen. Zur Auswahl steht entweder ein Regelbetrieb mittels Pulsweitenmodulation (PWM) oder ein Regelbetrieb mittels 2-Punkt-Verhalten (2-PT).

  • Seite 27: Beispiele

    R-Con Inbetriebnahme 7.2.1.2. Beispiele PWM-Beispiel 1a - Volle Heizleistung, Stellantrieb offen Soll-Temperatur 22°C Ist-Temperatur 20°C Regelabweichung PWM-Parameter Kanal Zeit [min] Abb. 11: Beispiel 1a - Volle Heizleistung, Stellantrieb offen PWM-Beispiel 1b - Öffnungs-/Schließverhältnis 50:50 (getaktet) Soll-Temperatur 22°C Ist-Temperatur 21°C Regelabweichung...
  • Seite 28 Inbetriebnahme R-Con PWM-Beispiel 1c - Soll-Temperatur erreicht, keine Heizleistung, Stellantrieb geschlossen Soll-Temperatur 22°C Ist-Temperatur 22°C Regelabweichung PWM-Parameter Kanal Zeit [min] Abb. 13: Beispiel 1c - Soll-Temperatur erreicht, keine Heizleistung, Stellan- trieb geschlossen 115079580-V01.05.2020...
  • Seite 29 R-Con Inbetriebnahme PWM-Beispiel 2 - Niedrigere Parametereinstellung führt zu stärkerem Ansprechverhalten Je niedriger der Parameterwert, desto schneller wird ein Raum auf die Soll-Temperatur aufgeheizt. Durch die länger andauernden „Heizschübe“ können allerdings so genannte Überschwinger auftre- ten (leichtes Überheizen über den Sollwert).
  • Seite 30 Inbetriebnahme R-Con PWM-Beispiel 3 - Höhere Parametereinstellung führt zu abgeschwächtem Ansprechverhalten Je höher der Parameterwert, desto langsamer wird ein Raum auf die Soll-Temperatur aufgeheizt. Die Tendenz zum so genannten Überschwingen sinkt. Allerdings besteht die Möglicht, dass der eingestellte Sollwert nicht erreicht wird.

  • Seite 31: 2-Punkt-Verhalten (2-Pt)

    R-Con Inbetriebnahme 7.2.2 2-Punkt-Verhalten (2-PT) Alternative zur PWM können Sie das 2-Punkt-Verhalten (Ein/Aus) wählen. Der einstellbare Parameter für die Hysterese (0.2, 0.5 oder 0.8K) verhindert zu hohe Umschaltfrequenzen rund um den definierten Sollwert. f Stellen Sie dazu den Wahlschalter Reglereinstellungen (Position (3) in Abb. 4 auf Seite 11) im linken Bereich auf den gewünschten Wert (0.2, 0.5 oder 0.8K) ein.

  • Seite 32: Logik-Modul Einstellen

    Inbetriebnahme R-Con Logik-Modul einstellen In den R-Con ist mit dem Logik-Modul eine Anwendung integriert, die durch eine gezielte Ansteuerung der Heizungspumpe zur Energieeffizienz der Gesamtanlage beiträgt. 7.3.1 Pumpenlogik Die Aufgabe der Pumpenlogik ist es, den Betrieb der Heizungspumpe bzw. den Heizungskreislauf auf das träge Reaktionsverhalten der thermischen Stellantriebe abzustimmen.

  • Seite 33: Brennerlogik

    Das Brenner-Relais wird ausgeschaltet, sobald die Wibutler ® Smart Home Zentrale oder (bei Installationnen ohne Wibutler ®) ein Oventrop R-Tronic Funk-Thermostat auf allen Kanälen (Heizkrei- sen) das Signal gegeben hat, den Stellantrieb zu schließen und die anschließende Nachlaufzeit abgelaufen ist.
  • Seite 34 Ende Nachlaufzeit für diesen Kanal Steht die Nachlaufzeit auf „0“, wird das Brenner-Relais ohne Verzö- gerung ausgeschaltet, sobald die Wibutler ® Smart Home Zentrale oder (bei Installationnen ohne Wibutler ®) ein Oventrop R-Tronic Funk-Thermostat das Signal gibt, den Stellantrieb auf einem Kanal zu schließen.

  • Seite 35: Entsorgung

    R-Con Entsorgung Entsorgung Richtlinie 2012/19/EU WEEE: Altgeräte nicht mit dem gewöhnlichen Hausmüll entsorgen, sondern einer dafür vorgesehenen Annahmestelle für das Recycling von elektrischen und elektronischen Geräten zuführen. ACHTUNG Verschmutzungsgefahr für die Umwelt! Nicht fachgerechte Entsorgung (z. B. im Hausmüll) kann zu Umwelt- schäden führen.

  • Seite 36: Anhang

    Seite 11) innerhalb von 5 Sekunden 3x auf Rechtsanschlag. Die LED leuchtet 10 Sekunden lang rot. Sie haben den gewählten Kanal des T 2P Moduls zurückgesetzt. R-Con auf Werkseinstellungen zurückstellen Wenn Sie alle angelernten Kanäle neu belegen möchten, können Sie den R-Con auf Werkseinstellungen zurücksetzen. Durch das Zurücksetzen auf Werkseinstellungen gehen alle Einstel- lungen verloren.

  • Seite 37: Notbetrieb" Des T 2P Moduls

    „Notbetrieb“ des T 2P Moduls Wenn das T 2P Modul die Funkverbindung zur Wibutler ® Smart Home Zentrale oder (bei Installationnen ohne Wibutler ®) dem Oventrop R-Tronic Funk-Thermostaten verliert, schaltet es auf „Notbetrieb“. Eine Umschaltung auf „Notbetrieb“ dient dem Gefrierschutz der Leitungen im Falle einer Störung.
  • Seite 40 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 59939 Olsberg DEUTSCHLAND www.oventrop.com 115079580 V01.05.2020...
