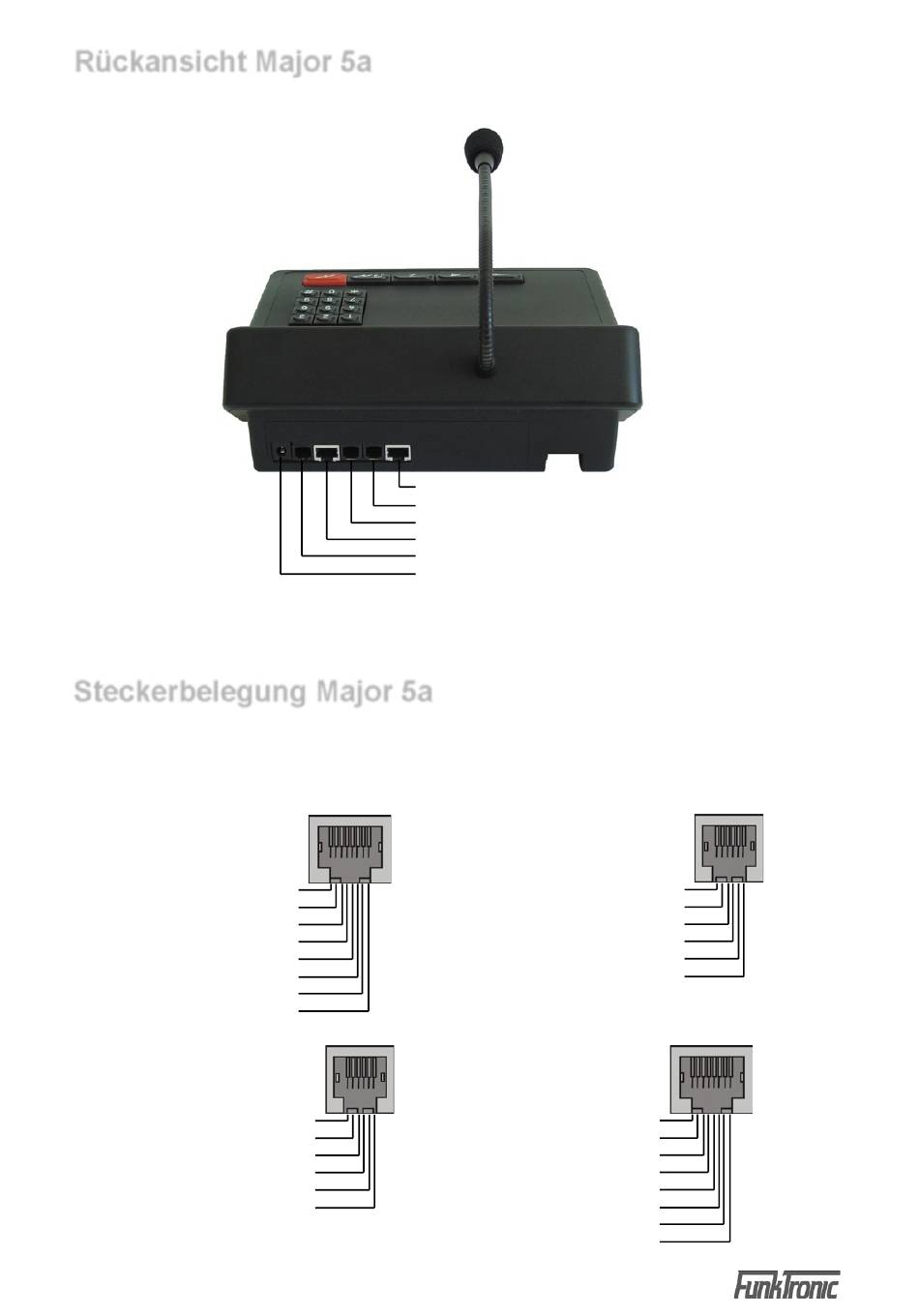

Rückansicht Major 5a
Steckerbelegung Major 5a
Alle Skizzen zeigen die Buchsen als Aufsicht von hinten
auf den Major 5a.
Belegung Funkkreis, ST1
NF-Eingang B
NF-Eingang A
Squelch-Eingang
GND
+12 V, max. 200 mA
Sendertastung aktiv low 6
NF-Ausgang A
NF-Ausgang B
Belegung
RS232, ST4
m5a (26.06.02)
ST1
ST2
ST2A Headset 2
ST3
ST4
PWR Betriebsspannung 12V, max. 1,5 A
1
2
3
4
5
7
8
NC
1
NC
2
TxD
3
RxD
4
GND 5
NC
6
Funkkreis
Headset 1
Digitalausgänge, z.B für Kanalwahl
Serielle Schnittstelle RS232
innen Pluspol, außen Masse
Belegung Headset 1 + 2,
ST2 und ST2A
GND
GND ST2, NF-Mike ST2A 2
NF Hörer
GND Hörer
GND ST2A, NF-Mike ST2 5
PTT, aktiv gegen GND
Belegung
Digitalausgänge, ST3
OUT0
OUT1
OUT2
OUT3
OUT4
OUT5
OUT6
GND
- 3 -
1
3
4
6
1
2
3
4
5
6
7
8
